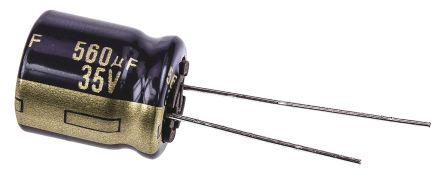

EEU-FK1V561S

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 560μF 35V ±20% 5000h@ 105°C 1.05A@ 120Hz,1.4A@ 100 kHz 通孔安装 12.5mm*15mm*16.5mm
供应商型号: EEU-FK1V561S
供应商: Master
标准整包数: 200
PANASONIC 铝电解电容 EEU-FK1V561S

EEU-FK1V561S概述

    铝电解电容器(径向引脚类型)技术手册

    产品简介


    铝电解电容器是一种广泛应用于电力电子产品中的关键组件。这种电容器以其高容量、良好的温度稳定性和相对较低的成本著称。其主要功能是储存和释放电荷,适用于直流滤波、旁路、耦合等多种场合。该系列产品特别适合用于电源转换、工业控制、通信设备等领域,如交流转换为直流、滤波、信号耦合和频率补偿等。

    技术参数


    以下是该型号铝电解电容器的关键技术参数:
    - 工作温度范围:-55°C 至 +105°C
    - 额定电压范围:6.3 V.DC 至 35 V.DC
    - 电容范围:180 μF 至 12000 μF
    - 阻抗 (100 kHz):范围从 0.014 Ω 至 0.180 Ω(+20°C)
    - 纹波电流 (100 kHz):范围从 2640 mA r.m.s. 至 3010 mA r.m.s.(+105°C)
    - 使用寿命:08 = 3000 小时,010 = 4000 小时,012.5 至 018 = 5000 小时
    - 额定电压 (V.DC):6.3 V 至 35 V
    - 频率响应:1 k Hz, 10 k Hz, 100 k Hz

    产品特点和优势


    - 低阻抗:比FC系列减少10%到30%
    - 小型化:比FC系列减少30%至40%
    - 长寿命:在105°C条件下使用寿命可达3000小时至5000小时
    - RoHS合规:符合RoHS标准
    - 高可靠性:通过AEC-Q200认证

    应用案例和使用建议


    - 电源转换:适用于各类电源转换模块,特别是对体积和重量有严格要求的应用场景。
    - 滤波电路:在高频滤波电路中表现出色,能有效去除不必要的噪声。
    - 工业控制:用于自动化设备的稳压和储能。
    使用建议:
    - 在使用前,需确保电容器的工作环境符合其规格要求,特别是在高温和低温环境中。
    - 在设计电路时,考虑电容器的极性,避免反接造成损坏。

    兼容性和支持


    - 兼容性:适用于大多数需要大容量电容器的场合。
    - 支持:厂商提供详尽的技术文档和支持服务,帮助客户快速解决问题。

    常见问题与解决方案


    - 问题:电容器在高温环境下性能下降。
    解决办法:确保电容器周围环境温度不超过规定上限。
    - 问题:电容器使用寿命短。
    解决办法:检查工作条件是否满足制造商的要求,必要时进行额外冷却措施。

    总结和推荐


    该型号铝电解电容器凭借其优异的性能、长期使用寿命和广泛的适用范围,在市场上具有很高的竞争力。对于需要高性能、高可靠性的应用场合,这款电容器是一个理想的选择。强烈推荐在相关工程项目中使用本产品。

EEU-FK1V561S参数

参数
电容值 560μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 1.05A@ 120Hz,1.4A@ 100 kHz
长*宽*高 12.5mm*15mm*16.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

EEU-FK1V561S厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEU-FK1V561S数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEU-FK1V561S EEU-FK1V561S数据手册

EEU-FK1V561S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.9712 ¥ 8.075
400+ $ 0.8415 ¥ 6.9966
600+ $ 0.799 ¥ 6.6431
1000+ $ 0.7727 ¥ 6.4216
2600+ $ 0.7649 ¥ 6.2636
5000+ $ 0.7617 ¥ 6.2376
7600+ $ 0.7448 ¥ 6.0994
10000+ $ 0.7448 ¥ 6.0994
库存: 200
起订量: 200 增量: 0
交货地:
最小起订量为:200
合计: ¥ 1615
