EEV-EB2V3R3Q

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 3.3μF 350V ±20% 3000h@ 105°C 19mA@ 120Hz,38mA@ 100kHz 贴片安装 10.3mm*10.3mm*14mm
供应商型号:
供应商:
标准整包数: 0

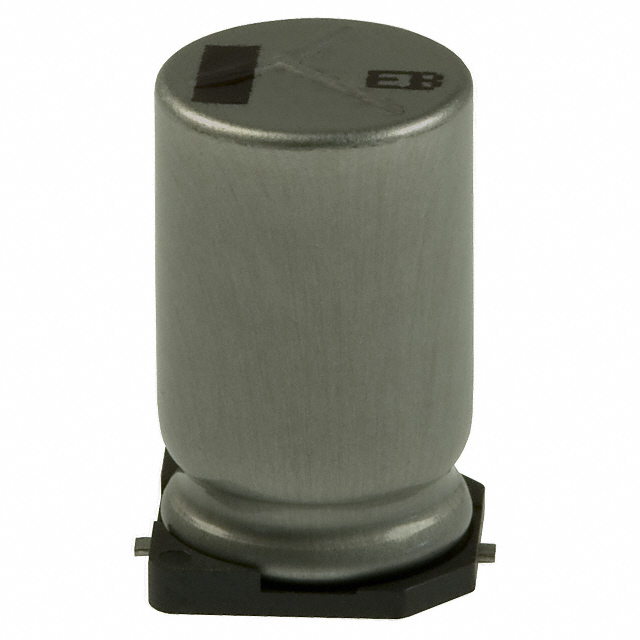

PANASONIC 铝电解电容 EEV-EB2V3R3Q

EEV-EB2V3R3Q概述

    铝电解电容器

    产品简介


    铝电解电容器是一种广泛应用于电子设备中的关键组件,特别适用于音频/视频设备、家用电器、计算机及办公设备、光学设备、测量仪器等领域。这类电容器以其出色的电容特性、较高的耐压能力和良好的温度稳定性而著称。它们能够承受高达105°C的工作温度,并且通过了RoHS认证,确保环保合规。

    技术参数


    - 工作温度范围:-25°C 至 +105°C
    - 额定电压范围:160V 至 450V
    - 电容范围:2.2μF 至 100μF
    - 工作寿命:在+105°C下3000至5000小时(具体时间视尺寸代码而定)
    - 阻抗比(120Hz):初始限值
    - 漏电流:不超过最大值3.5 mA
    - 耐脉冲电压能力:最高可达450V
    - 容差:±20%(120Hz/+20°C)

    产品特点和优势


    - 宽广的工作温度范围:能够适应从极寒到高温的恶劣环境。
    - 高可靠性:经过严格的老化测试和耐久性评估,确保长期稳定运行。
    - 卓越的环境适应性:符合RoHS标准,减少对环境的影响。
    - 大容量和高耐压:适用于多种复杂的应用场景。

    应用案例和使用建议


    在实际应用中,这类电容器被广泛用于电源滤波、旁路和去耦电路。例如,在高频开关电源设计中,可以有效抑制输入端的瞬态电压尖峰,保护后续电路免受损坏。为了保证最佳效果,建议在选择电容器时考虑其工作频率和环境温度,以匹配特定应用的需求。同时,避免长时间在额定电压以上工作,防止内部过热和老化现象的发生。

    兼容性和支持


    这类电容器通常与各种标准SMT贴片设备兼容,便于集成于现代电子产品中。供应商提供详细的设计指南和技术支持,以帮助用户更好地理解和使用这些产品。如果需要针对特殊应用进行定制化开发,也可联系供应商获取进一步的帮助和支持。

    常见问题与解决方案


    1. 问题:电容器出现漏液现象。
    - 解决方案:检查安装是否正确,避免过热环境,必要时更换新品。

    2. 问题:电容器在高频率下工作时损耗增加。
    - 解决方案:优化电路设计,降低工作频率或选用更适合高频工作的电容器型号。
    3. 问题:电容器在负载条件下快速老化。
    - 解决方案:严格按照规格书操作,避免过载情况发生,必要时采取冗余设计。

    总结和推荐


    综上所述,铝电解电容器凭借其宽广的工作温度范围、高可靠性和良好的环境适应性,成为众多电子设备不可或缺的组件之一。尽管存在一些潜在的使用风险,但只要合理选择并按照推荐的方式进行操作,便能充分发挥其优势。因此,对于大多数标准应用场合而言,这款电容器是一个值得信赖的选择。

EEV-EB2V3R3Q参数

参数
电容值 3.3μF
额定电压 350V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 19mA@ 120Hz,38mA@ 100kHz
长*宽*高 10.3mm*10.3mm*14mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
