6SVPB82M

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 82μF 6.3V ±20% 40mΩ 1000h@ 105°C 1.67A@ 100 kHz,83.5mA@ 120Hz 贴片安装 6.6mm*6.6mm*5mm
供应商型号: P122205DKR-ND
供应商: Digi-Key
标准整包数: 1

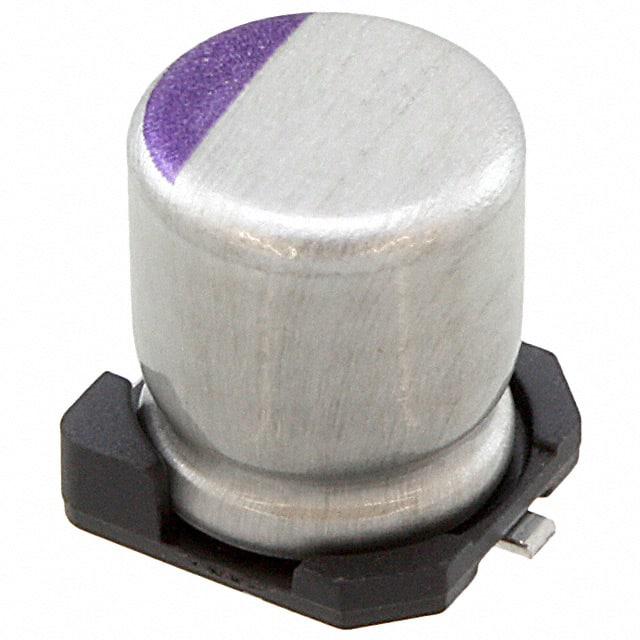

PANASONIC 铝电解电容 6SVPB82M

6SVPB82M概述

    Conductive Polymer Aluminum Solid Capacitors

    产品简介


    导电聚合物铝固体电容器是一种采用先进的导电聚合物技术的表面贴装电容器,适用于多种高性能应用。这些电容器具备低剖面设计(最大高度为5毫米)、无铅且无卤素材料,满足环保标准。它们广泛应用于各种电子设备中,如计算机、通讯设备、消费电子产品等。

    技术参数


    - 尺寸代码:C5, C55
    - 额定电压范围:2.5 V.DC 至 20 V.DC
    - 标称电容范围:15 μF 至 120 μF
    - 频率范围:120 Hz 至 100 kHz
    - 纹波电流:在100 kHz, +105℃条件下可达1300 mA rms
    - 等效串联电阻(ESR):在100 kHz至300 kHz, +20℃条件下小于0.12 mΩ
    - 介质损耗因子(tan δ):在120 Hz, +20℃条件下小于0.6
    - 封装规格:100 mm 直径(Standard)
    - 包装数量:最小包装2000个
    - 工作温度范围:-55℃ 至 +105℃

    产品特点和优势


    - 低剖面设计:最大高度仅为5毫米,适合空间受限的应用场景。
    - 环保材料:符合RoHS标准,无铅无卤素,环保合规。
    - 高纹波电流能力:可在高温条件下承受较大的纹波电流,增强耐用性。
    - 低等效串联电阻:优秀的热稳定性和可靠性,提高电路的整体效率。
    - 宽工作温度范围:可在极端温度环境下稳定工作,适应广泛的工业应用。

    应用案例和使用建议


    导电聚合物铝固体电容器常用于电源管理模块、通信设备、计算机主板等场景,特别是在需要高可靠性和稳定性的地方。在使用时,建议考虑以下几点:
    - 散热管理:确保良好的散热机制,以防止高温引起的损坏。
    - 负载测试:在实际应用前进行严格的负载测试,确保电容器在预期工作条件下的稳定性和可靠性。
    - 合理布局:确保电容器安装位置合理,避免因物理因素导致的故障。

    兼容性和支持


    这些电容器设计用于标准的表面贴装工艺,并且已通过多次工业标准测试。制造商提供详细的技术支持和维护信息,包括焊锡条件和卷绕规格。

    常见问题与解决方案


    - 问题:电容器出现短路或开路现象
    - 解决办法:检查焊接质量和PCB布线是否正确。确保电容器安装在散热良好的位置。

    - 问题:电容器表面出现裂纹
    - 解决办法:重新焊接电容器,或在条件允许的情况下更换新的电容器。

    总结和推荐


    总体而言,导电聚合物铝固体电容器以其出色的性能和可靠性,在众多高性能应用中表现出色。特别是其低剖面设计和环保特性,使其成为当今市场上备受青睐的选择。因此,强烈推荐使用这种电容器,尤其是在需要高可靠性和稳定性的应用场景中。
    以上内容总结并提炼了技术手册中关于导电聚合物铝固体电容器的各项关键信息,并提供了相关建议和最佳实践,旨在帮助工程师和用户更好地理解和使用这一类产品。

6SVPB82M参数

参数
电容值 82μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 40mΩ
工作寿命 1000h@ 105°C
纹波电流 1.67A@ 100 kHz,83.5mA@ 120Hz
长*宽*高 6.6mm*6.6mm*5mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
