FCA-30A

产品分类: 熔断保险丝
厂牌: OPTIFUSE
产品描述: 250V 3006A²S 快速熔断 Cartridge,Ceramic 30A 底座安装 31.8mm(长度)
供应商型号: HA-FCA-30A
供应商: 海外现货
标准整包数: 1

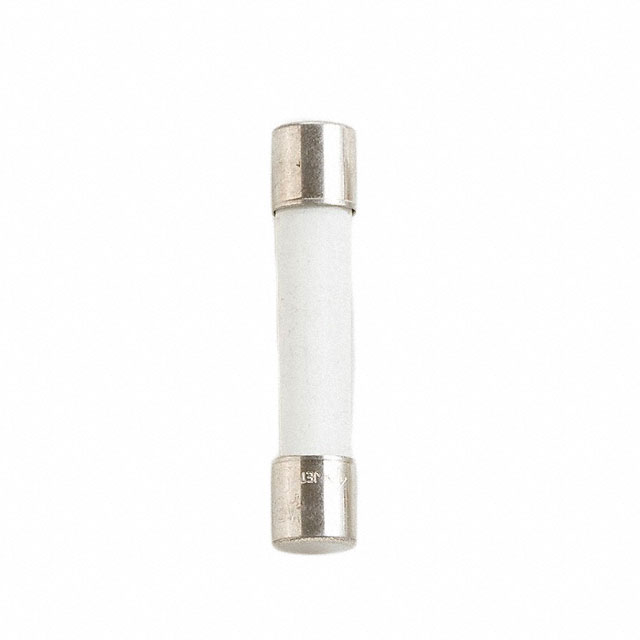

OPTIFUSE 熔断保险丝 FCA-30A

FCA-30A概述


    产品简介


    Fast Acting Ceramic Tube Fuse (FCA/FCA-P)
    Fast Acting Ceramic Tube Fuses (FCA/FCA-P) 是一种适用于电路保护的高性能陶瓷管式保险丝。它们主要用于保护电路免受过电流和短路的影响,广泛应用于消费电子、工业控制、通信设备、计算机系统等多个领域。这些保险丝以其快速反应时间和高可靠性而著称,是各种设备的理想选择。

    技术参数


    - 尺寸: 6.3mm 直径 × 32mm 长度
    - 材料: 陶瓷外壳和镍镀黄铜端子
    - 引线直径:
    - 0.8mm (适用于 9A 或更少)
    - 1.0mm (适用于 10A - 15A)
    - 1.2mm (适用于 15A 及以上)
    - 电气特性:
    - 最小额定值: 300mA
    - 最大额定值: 30A
    - 中断等级:
    - 500mA ~ 1A: 35A at 250VAC
    - 1.2A ~ 3.5A: 100A at 250VAC
    - 4A ~ 10A: 200A at 250VAC
    - 12A ~ 15A: 750A at 250VAC
    - 20A ~ 30A: 100A at 250VAC
    - 1A ~ 15A: 100A at 250VAC (PSE)
    - 300mA ~ 3A: 100A at 250VAC (KTL)
    - 4A ~ 9A: 100A at 250VAC (KTL)

    产品特点和优势


    - 快速响应: 这些保险丝具有非常快的响应时间,可以在短时间内切断电流,从而有效地保护电路。
    - 高可靠性: 采用陶瓷材料和镍镀黄铜端子,确保了长期使用的稳定性和耐用性。
    - 广泛适用: 适用于多种应用场景,包括消费电子、工业控制、通信设备等。
    - 认证标准: 符合UL/CUL、UR/CUR、PSE 和 KTL 标准,保证产品质量和安全性。

    应用案例和使用建议


    应用案例
    在消费电子设备中,如手机充电器,这些保险丝可以保护设备免受过电流和短路引起的损坏。在工业控制领域,如自动化生产线,这些保险丝能够有效防止电气故障对系统的损害。
    使用建议
    - 在安装过程中,确保引线直径与保险丝额定电流匹配,避免因电流过大导致的熔断。
    - 定期检查电路,及时更换损坏或熔断的保险丝,以确保系统的安全运行。
    - 在特殊环境下(如高温、高湿度),考虑使用防护套或其他防护措施,以延长保险丝的使用寿命。

    兼容性和支持


    这些保险丝具有广泛的兼容性,可以与其他标准陶瓷管式保险丝互换。OptiFuse公司提供全面的技术支持和售后服务,包括产品选型、安装指导和售后维护。

    常见问题与解决方案


    1. 问题: 保险丝频繁熔断。
    - 解决方案: 检查电路是否存在过电流情况,确认负载是否正常。如有需要,更换更大额定电流的保险丝。
    2. 问题: 保险丝熔断后无法再次使用。
    - 解决方案: 确认电路已修复,然后更换新的保险丝。
    3. 问题: 保险丝安装困难。
    - 解决方案: 确保引线直径正确匹配,避免使用过度用力安装,以防损坏保险丝。

    总结和推荐


    Fast Acting Ceramic Tube Fuses (FCA/FCA-P) 是一款高效、可靠的电路保护元件,适用于各种应用场景。其快速响应、高可靠性和广泛的认证标准使其在市场上具有较强的竞争力。综上所述,强烈推荐使用这款保险丝以保障电路的安全和稳定运行。

FCA-30A参数

参数
熔断特性 快速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 3006A²S
额定电流 30A
熔断电流 -
额定电压-AC 250V
额定电压-DC -
长*宽*高 31.8mm(长度)
安装方式 底座安装
包装方式 散装

FCA-30A数据手册

厂牌 PDF简要描述 下载
OPTIFUSE 熔断保险丝 OPTIFUSE FCA-30A FCA-30A数据手册

FCA-30A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 1.092
50+ $ 1.079
100+ $ 0.624
250+ $ 0.559
500+ $ 0.468
750+ $ 0.468
1000+ $ 0.416
2000+ $ 0.403
库存: 6250
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: $ 2.18
