FSE-15A

产品分类: 熔断保险丝
厂牌: OPTIFUSE
产品描述: 250V 快速熔断 Cartridge,Glass 15A 底座安装 15mm(长度)
供应商型号: 2298-FSE-15A-ND
供应商:
标准整包数: 1
OPTIFUSE 熔断保险丝 FSE-15A

FSE-15A概述


    产品简介

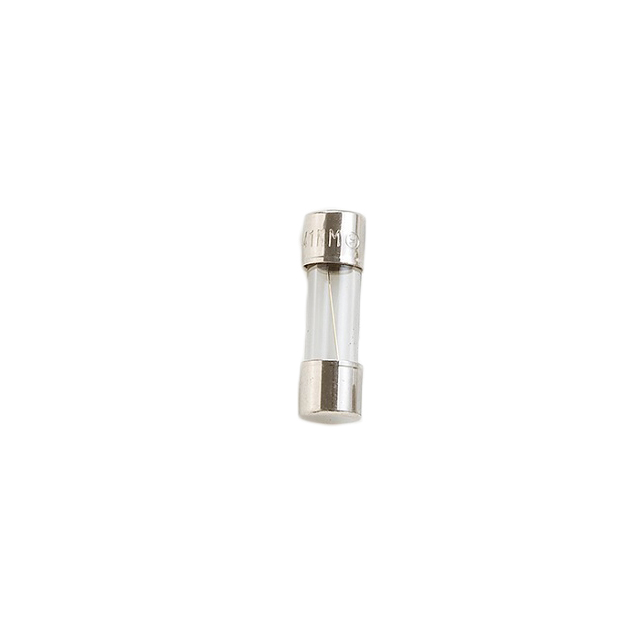

    OptiFUSE Fast Acting Glass Tube Fuse (型号:FSE/FSE-P)
    OptiFUSE的FSE/FSE-P系列快熔玻璃管式保险丝是一种专为高可靠性设计的电子保护元件。该系列产品适用于多种电路应用,能够提供快速、可靠的过电流保护,广泛应用于通信设备、医疗设备、电源系统及家用电器等领域。FSE/FSE-P系列保险丝采用5x15mm的标准封装形式,符合UL 248-1和UL 248-14标准,确保其在多种环境下都能保持稳定的工作状态。

    技术参数


    - 额定电流范围: 300mA ~ 15A
    - 额定电压: 250VAC
    - 分断能力:
    - 50A @ 250VAC (300mA-2.25A)
    - 100A @ 250VAC (2.5A-5A)
    - 100A @ 250VAC (1A-15A) (PSE)
    - 100A @ 250VAC (300mA-7A) (KC)
    - 电气特性:
    - 100%负载下最小保持时间: 4小时
    - 135%负载下最大保持时间: 1小时
    - 200%负载下最大保持时间: 5秒
    - 引线材质: 铜线
    - 直径0.6mm (适用于<8A)
    - 直径0.8mm (适用于≥8A)
    - 工作温度范围: -55°C ~ 125°C
    - 机械尺寸: 长度 29.3mm(300mA)
    - 认证标准: UL 248-1, UL 248-14

    产品特点和优势


    FSE/FSE-P系列保险丝以其快速反应和高可靠性著称。在发生短路或过载时,能够在几秒钟内迅速断开电路,有效防止设备损坏。此外,其宽泛的工作温度范围(-55°C ~ 125°C)使其能在各种极端环境中可靠运行。在设计上,这些保险丝采用了高品质材料,能够在高湿度和高盐雾环境下保持稳定的性能。同时,它还通过了多项安全认证,符合国际标准,这使得它们在各种应用场合中都能表现出色,具备很高的市场竞争力。

    应用案例和使用建议


    应用案例
    - 在通信设备中,作为电源系统的保护装置,防止因电流过大导致设备损坏。
    - 在医疗设备中,用于关键电路的保护,保证设备的正常运行和安全性。
    - 在家用电器中,用于控制家电的过载保护,如冰箱、洗衣机等。
    使用建议
    - 在选择FSE/FSE-P系列保险丝时,应根据实际电路的最大电流需求选择合适的额定电流。
    - 在安装过程中,需注意引线的正确连接,避免短路和接触不良的情况发生。
    - 定期检查和维护保险丝,特别是在恶劣环境中使用时,以确保其始终保持良好的工作状态。

    兼容性和支持


    - 兼容性: FSE/FSE-P系列保险丝具有广泛的兼容性,可以轻松与其他标准的5x15mm封装保险丝互换,适用于多种电路板设计。
    - 支持: OptiFUSE提供了详尽的技术文档和客户支持,用户可以通过官网获得产品手册和技术指南,同时还可以通过官方热线获得专业的技术支持。

    常见问题与解决方案


    - Q: 保险丝出现频繁熔断怎么办?
    - A: 首先检查电路是否有短路现象;其次确认所选保险丝的额定电流是否合适,必要时更换更高额定电流的保险丝。

    - Q: 保险丝烧毁后能否继续使用?
    - A: 不可以。保险丝一旦熔断后,即使外观没有明显损伤,内部结构已经破坏,不能再次使用,必须更换新的保险丝。

    - Q: 如何选择正确的保险丝?
    - A: 根据电路的最大工作电流来选择合适的额定电流值。通常情况下,选择的保险丝额定电流应在最大工作电流的1.25倍以上。

    总结和推荐


    OptiFUSE FSE/FSE-P系列保险丝凭借其快速响应、高可靠性以及宽泛的工作温度范围,在众多应用场合中表现出色。其出色的电气特性和广泛的认证标准使其在市场上具备极高的竞争力。强烈推荐在需要可靠过电流保护的应用中使用此系列保险丝,以确保设备的安全性和稳定性。

FSE-15A参数

参数
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t -
额定电流 15A
熔断电流 -
额定电压-AC 250V
长*宽*高 15mm(长度)
安装方式 底座安装
包装方式 散装

FSE-15A数据手册

厂牌 PDF简要描述 下载
OPTIFUSE 熔断保险丝 OPTIFUSE FSE-15A FSE-15A数据手册

FSE-15A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.564 ¥ 13.2158
10+ $ 1.4342 ¥ 12.1193
25+ $ 1.3932 ¥ 11.7725
50+ $ 1.1315 ¥ 9.3775
100+ $ 0.9256 ¥ 7.6709
250+ $ 0.8362 ¥ 6.9297
500+ $ 0.702 ¥ 5.8178
1000+ $ 0.6126 ¥ 5.0766
库存: 609
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 13.21
