FSW-30A

产品分类: 熔断保险丝
厂牌: OPTIFUSE
产品描述: 32V 32V 快速熔断 Cartridge,Glass 30A 底座安装 22.2mm(长度)
供应商型号: 2298-FSW-30A-ND
供应商: Digi-Key
标准整包数: 1

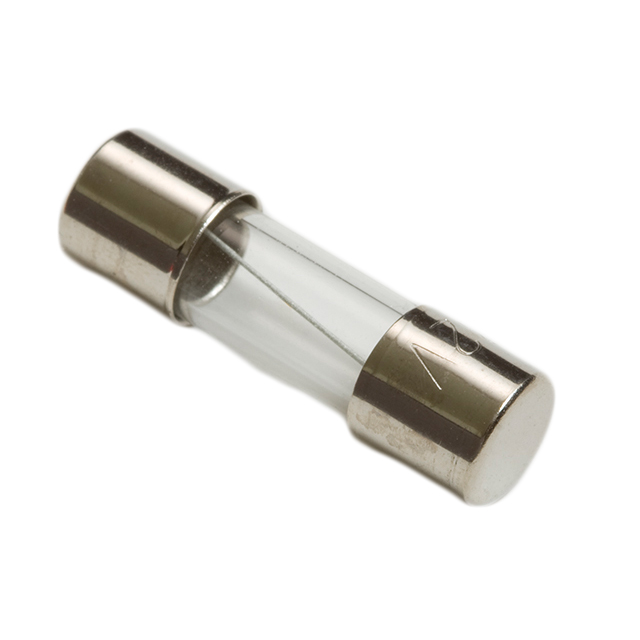

OPTIFUSE 熔断保险丝 FSW-30A

FSW-30A概述

    Fast Acting Glass Tube Fuse (FSW) 技术手册

    产品简介


    Fast Acting Glass Tube Fuse (FSW) 是一款适用于汽车应用的玻璃管式快速熔断器。这类熔断器能够在电路出现过载或短路时迅速切断电流,从而保护设备免受损害。它们广泛应用于需要快速响应和高可靠性的电子系统中,如汽车电子系统、家用电器和其他工业设备。

    技术参数


    - 型号: FSW
    - 产品类型: 快速反应玻璃管式熔断器
    - 尺寸: 1/4” x 7/8” (6.3 x 22.2mm)
    - 额定电流范围: 100mA ~ 30A
    - 额定电压: 125V / 32V
    - 机械尺寸: 详见表格
    - 电气特性:
    - 在100%电流下,4小时内不动作
    - 在135%电流下,1小时内不动作
    - 在200%电流下,120秒内动作
    - 中断能力:
    - 10kA @ 125VAC (1A~16A)
    - 200A @ 125VAC (20A~30A)
    - 1000A @ 32VAC/VDC (32V)

    产品特点和优势


    - 快速反应: 能够在极短时间内响应并切断过载电流,从而有效防止电路故障。
    - 高可靠性: 具备高耐压能力和中断能力,适用于多种高要求的应用场景。
    - 广泛适用性: 适用于100mA至30A的电流范围,支持多种不同的应用需求。
    - 环保设计: 玻璃材质,安全无害,避免化学溶剂接触。

    应用案例和使用建议


    - 汽车电子系统: 用于保护汽车内的关键电路,如电池管理系统、引擎控制系统等。
    - 家用电器: 适用于洗衣机、空调等大功率电器,确保安全运行。
    - 工业设备: 在工厂自动化设备中提供可靠的过流保护。
    使用建议:
    - 遵守手册中规定的最大额定值,避免因超负荷导致设备损坏。
    - 定期检查和更换熔断器,以确保系统的正常运行。
    - 注意不要将熔断器暴露于化学溶剂中,以免影响其性能。

    兼容性和支持


    - 兼容性: 与各种汽车电子系统、家用电器和工业设备兼容。
    - 支持和服务: OptiFUSE公司提供详细的安装指南和技术支持,以帮助用户更好地使用和维护产品。

    常见问题与解决方案


    - 问题: 熔断器频繁动作。
    - 解决办法: 检查电路是否存在过载情况,或者使用更高额定值的熔断器。
    - 问题: 熔断器表面损伤。
    - 解决办法: 避免将熔断器接触化学溶剂,保持其干燥和清洁。

    总结和推荐


    Fast Acting Glass Tube Fuse (FSW) 在快速反应和高可靠性方面表现出色,适用于多种应用场景。它的广泛适用性和高效保护能力使其在市场上具有很强的竞争优势。我们强烈推荐使用这款产品,特别是在需要严格保护电子系统的场合。
    注:所有规格如有更改,恕不另行通知。

FSW-30A参数

参数
额定电流 30A
熔断电流 -
额定电压-AC 32V
额定电压-DC 32V
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t -
长*宽*高 22.2mm(长度)
安装方式 底座安装
包装方式 散装

FSW-30A数据手册

厂牌 PDF简要描述 下载
OPTIFUSE 熔断保险丝 OPTIFUSE FSW-30A FSW-30A数据手册

FSW-30A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2535 ¥ 10.5921
10+ $ 1.1937 ¥ 9.4728
25+ $ 1.0346 ¥ 8.7427
50+ $ 0.8975 ¥ 7.5837
100+ $ 0.8112 ¥ 6.7887
250+ $ 0.7561 ¥ 6.3274
500+ $ 0.703 ¥ 5.8836
1000+ $ 0.6739 ¥ 5.6399
库存: 368
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.59
直接购买
加入购物车
