TSE-P-8A

产品分类: 熔断保险丝
厂牌: OPTIFUSE
产品描述: 250V 147.9A²S 慢速熔断 Cartridge,Glass 8A 通孔安装 5mm(长度)*15mm(宽度)
供应商型号: HA-TSE-P-8A
供应商: 海外现货
标准整包数: 1

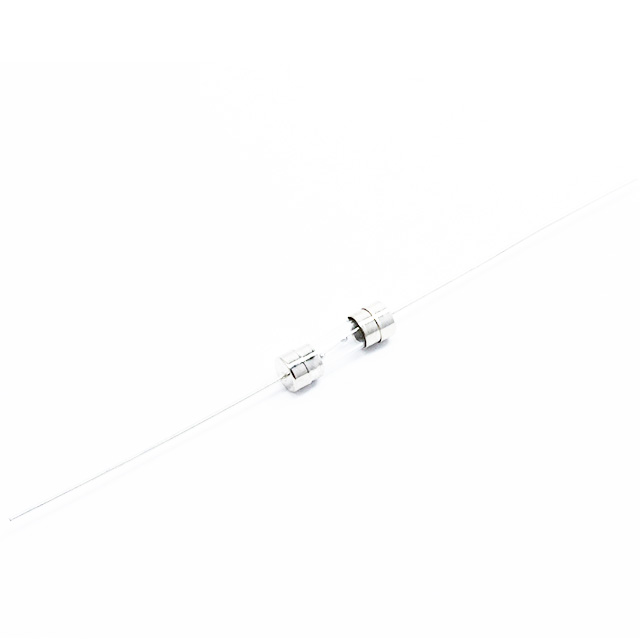

OPTIFUSE 熔断保险丝 TSE-P-8A

TSE-P-8A概述

    电子元器件产品技术手册解析

    1. 产品简介


    本篇技术手册介绍的是OptiFUSE公司生产的TSE/TSE-P系列延时玻璃管保险丝(Time Delay Glass Tube Fuse)。该系列产品采用5 x 15毫米(2AG)的尺寸设计,适用于需要高过载保护和时间延迟特性的电路中。其广泛应用于工业控制设备、通信设备、家用电器及各类消费电子产品等领域。产品具有良好的机械和电气特性,确保在不同工作环境下提供可靠的安全防护。

    2. 技术参数


    以下是TSE/TSE-P系列延时玻璃管保险丝的关键技术规格:
    - 额定电流范围: 200mA至10A。
    - 电压等级: 额定电压250VAC。
    - 分断能力:
    - 35A @ 250VAC(对于200mA至1A)。
    - 100A @ 250VAC(对于1.2A至10A)。
    - 操作温度: -55°C至+125°C。
    - 插件方式: 玻璃管状结构,轴向引线连接。
    - 认证标准: 符合UL 248-1、UL 248-14以及日本PSE和韩国KC标准。
    此外,保险丝的设计符合严格的电气性能要求,包括但不限于:
    - 100%电流保持时间不少于4小时。
    - 在135%额定电流下最大保持时间为1小时。
    - 在200%额定电流下最大保持时间为120秒。

    3. 产品特点和优势


    TSE/TSE-P系列延时玻璃管保险丝具有以下显著特点:
    1. 时间延迟特性:能够承受瞬态电流冲击而不立即熔断,特别适合感性负载和启动电流较大的设备。
    2. 高分断能力:具备强大的短路保护功能,在异常情况下迅速切断电路以防止损坏。
    3. 宽广的工作温度范围:适应恶劣环境下的长期稳定运行。
    4. 快速响应设计:当过流超过规定阈值时,能够迅速反应并断开电路。
    5. 高质量材料:采用铜质引线和高质量玻璃管体,提高了耐用性和耐腐蚀性。
    这些特性使该系列产品在市场上具有较强的竞争力,尤其适用于对安全性要求较高的场合。

    4. 应用案例和使用建议


    TSE/TSE-P系列保险丝适用于多种应用场景,例如:
    - 工业自动化控制系统中的电机保护。
    - 家用电器如冰箱、洗衣机等设备的过载保护。
    - IT设备如服务器电源输入端口的安全防护。
    在实际使用中,用户应根据具体需求选择合适的额定电流,并注意以下几点:
    - 确保安装位置通风良好,避免高温积聚影响使用寿命。
    - 定期检查保险丝状态,及时更换已烧毁的部件。
    - 不要频繁施加过大的脉冲电流,以免降低其寿命。

    5. 兼容性和支持


    TSE/TSE-P系列保险丝与市场上主流的电路板布局和焊接工艺高度兼容,便于集成到现有系统中。同时,OptiFUSE公司提供全面的技术支持服务,包括产品选型指导、定制化解决方案和技术培训。

    6. 常见问题与解决方案


    以下为一些常见的使用问题及其解决方法:
    - 问题: 保险丝频繁熔断。
    - 原因: 过大的负载电流或存在故障点。
    - 解决: 检查电路负载是否超出保险丝额定值,排查潜在故障。
    - 问题: 熔断后无法正常导通。
    - 原因: 保险丝已达到使用寿命或因化学污染失效。
    - 解决: 更换新的同型号保险丝,并避免接触化学溶剂。

    7. 总结和推荐


    总体来看,TSE/TSE-P系列延时玻璃管保险丝凭借其卓越的时间延迟特性、高分断能力和广泛的适用范围,在众多领域中表现优异。它不仅能够有效保障设备安全,还能显著提升系统的可靠性和稳定性。因此,强烈推荐给需要高质量过流保护的用户群体。
    希望本文能够帮助您更好地了解OptiFUSE公司的TSE/TSE-P系列产品,并为其应用提供更多参考依据!

TSE-P-8A参数

参数
熔断特性 慢速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 147.9A²S
额定电流 8A
熔断电流 -
额定电压-AC 250V
额定电压-DC -
长*宽*高 5mm(长度)*15mm(宽度)
安装方式 通孔安装
包装方式 散装

TSE-P-8A数据手册

厂牌 PDF简要描述 下载
OPTIFUSE 熔断保险丝 OPTIFUSE TSE-P-8A TSE-P-8A数据手册

TSE-P-8A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.728 ¥ 6.1662
1000+ $ 0.637 ¥ 5.3954
1250+ $ 0.624 ¥ 5.2853
库存: 1550
起订量: 519 增量: 1
交货地:
最小起订量为:500
合计: ¥ 3083.1
直接购买
加入购物车
