FSW-2.5A

产品分类: 熔断保险丝
厂牌: OPTIFUSE
产品描述: 125V 快速熔断 Cartridge,Glass 2.5A 底座安装 22.2mm(长度)
供应商型号: HA-FSW-2.5A
供应商: 海外现货
标准整包数: 1

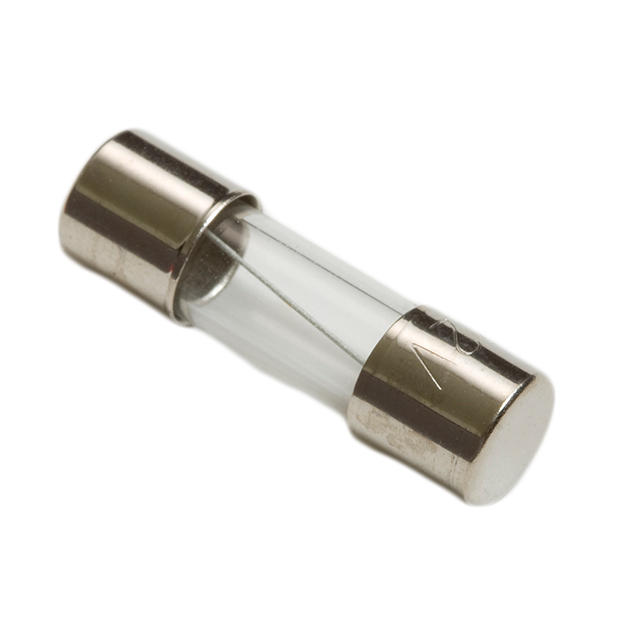

OPTIFUSE 熔断保险丝 FSW-2.5A

FSW-2.5A概述

    Fast Acting Glass Tube Fuse 技术手册

    产品简介


    Fast Acting Glass Tube Fuse(型号FSW) 是一款专为汽车应用设计的快速反应玻璃管保险丝。这款保险丝具有出色的电流切断能力,能够在短路或过载情况下迅速断开电路,从而保护电子设备免受损坏。FSW保险丝适用于多种电气设备和系统,尤其是在需要高可靠性的汽车、通信设备和其他工业应用中表现出色。

    技术参数


    - 规格尺寸:1/4英寸 × 7/8英寸 (6.3毫米 × 22.2毫米)
    - 电流范围:100mA 至 30A
    - 电压等级:125V AC / 32V AC, DC
    - 电气特性:
    - 电流额定值:100mA 至 30A
    - 分断能力:
    - @125VAC:10kA (FSW-100mA 至 FSW-5A),200A (FSW-6A 至 FSW-20A),1000A (FSW-25A 至 FSW-30A)
    - @32VAC, VDC:32V (FSW-25A 至 FSW-30A)
    - 最小熔断时间:
    - 100% 额定电流下:4小时
    - 135% 额定电流下:1小时
    - 200% 额定电流下:120秒

    产品特点和优势


    FSW系列保险丝 的独特功能包括:
    - 快速反应:能在瞬间响应并切断电流,防止设备损坏。
    - 高可靠性:即使在恶劣环境下也能保持高性能,延长设备寿命。
    - 多种规格:提供从100mA到30A的广泛电流选择,适应不同应用需求。
    - 宽电压范围:支持125V AC和32V AC, DC,适用于多类电器。

    应用案例和使用建议


    FSW保险丝常用于汽车电子系统、通信设备和其他高可靠性要求的工业场合。例如,在车载娱乐系统中,FSW可以防止因线路过载引起的火灾风险。在实际应用中,确保正确选择电流额定值和电压等级是至关重要的,以避免误操作导致的安全隐患。
    使用建议:
    - 在安装前检查所有连接点是否稳固无误。
    - 定期检查保险丝状态,及时更换损坏或过热的保险丝。
    - 避免保险丝与化学溶剂接触,以免影响其性能。

    兼容性和支持


    FSW系列保险丝与大多数标准电子设备兼容,且在制造商的官方网站上可找到详细的安装指南和技术支持文档。如需进一步帮助或定制解决方案,可联系OptiFUSE公司的技术支持团队。

    常见问题与解决方案


    问题1:保险丝频繁烧断
    解决方案:检查电路负载是否超过保险丝的额定电流。必要时,更换更高额定电流的保险丝。
    问题2:保险丝无法正常熔断
    解决方案:检查是否有足够的电流通过保险丝使其熔断。可能需要排除电路故障。

    总结和推荐


    总体而言,FSW系列快动玻璃管保险丝 是一款具备高度可靠性和广泛应用的优质产品。其快速反应能力和广泛的电流和电压范围使得它成为各种高可靠性电子设备的理想选择。对于需要高效安全保护的应用场景,我们强烈推荐使用这款保险丝。
    如有任何疑问或需要更多技术支持,请访问 [www.optifuse.com](http://www.optifuse.com) 或联系我们的客户服务团队。

FSW-2.5A参数

参数
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t -
额定电流 2.5A
熔断电流 -
额定电压-AC 125V
长*宽*高 22.2mm(长度)
安装方式 底座安装
包装方式 散装

FSW-2.5A数据手册

厂牌 PDF简要描述 下载
OPTIFUSE 熔断保险丝 OPTIFUSE FSW-2.5A FSW-2.5A数据手册

FSW-2.5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
