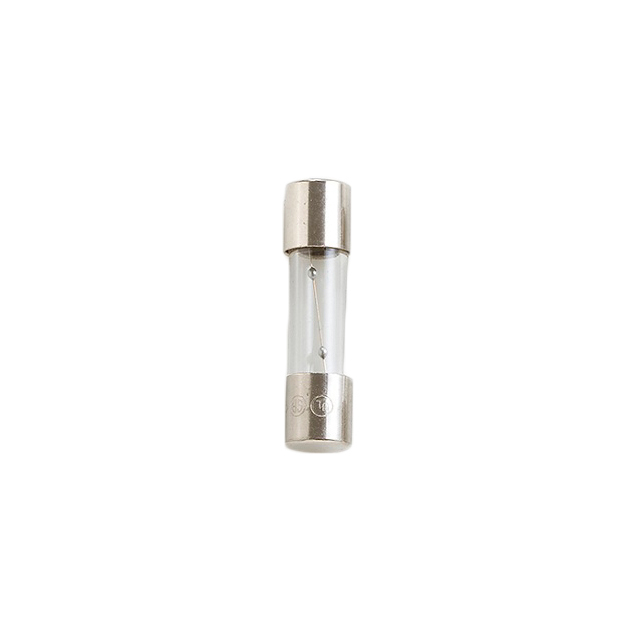

FSC-1.6A

产品分类: 熔断保险丝
厂牌: OPTIFUSE
产品描述: 250V 快速熔断 Cartridge,Glass 1.6A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: HA-FSC-1.6A
供应商: 海外现货
标准整包数: 1
OPTIFUSE 熔断保险丝 FSC-1.6A

FSC-1.6A概述

    Fast Acting Glass Tube Fuse 技术手册解析

    产品简介


    Fast Acting Glass Tube Fuse(FSC/FSC-P) 是一款专为快速响应设计的玻璃管式保险丝,适用于各种电路保护需求。其主要功能是在电路出现过载或短路时迅速切断电流,从而保护电子设备免受损坏。广泛应用于工业控制、电源设备、汽车电子、通信系统等领域。

    技术参数


    以下是该产品的技术规格和技术参数:
    - 额定电压:250V AC
    - 额定电流范围:100mA 至 16A
    - 分断能力:
    - 10kA @ 125V AC (100mA 至 8A)
    - 100A @ 125V AC (1A 至 15A)
    - 35A @ 250V AC (100mA 至 1A)
    - 100A @ 250V AC (1.2A 至 3.5A)
    - 200A @ 250V AC (4A 至 8A)
    - 100A @ 250V AC (1A 至 15A, PSE)
    - 100A @ 250V AC (100mA 至 7A, KC)
    - 工作温度范围:-55°C 至 +90°C
    - 包装规格:
    - FSC:1000pcs/盒
    - FSC-P:500pcs/盒
    - 电气特性:具体电阻值根据不同的额定电流有所不同,范围在 0.02697Ω 至 382.8Ω 不等。

    产品特点和优势


    1. 快速响应:能在短时间内迅速切断过电流,减少电路损坏风险。
    2. 高分断能力:适用于高电流场合,保证电路安全。
    3. 宽工作温度范围:能够在极端环境中稳定工作,适用范围广。
    4. 紧凑设计:5 x 20 mm 的小巧尺寸,适合多种安装环境。

    应用案例和使用建议


    该保险丝特别适用于需要高可靠性、快速响应的应用场合,例如:
    - 工业控制系统的电源保护
    - 汽车电子设备的过流保护
    - 高压通信设备的电路保护
    使用建议:
    1. 在选择保险丝时,需考虑电路的最大工作电流,并确保所选保险丝的额定电流略高于最大工作电流。
    2. 安装过程中应确保保险丝与电路板之间的连接可靠,避免接触不良导致保护失效。

    兼容性和支持


    该保险丝符合多项认证标准,包括 UL、cUL、UR、cUR、CSA、PSE 和 KC。产品提供了详尽的技术支持和服务,包括在线资源和客户服务中心。

    常见问题与解决方案


    - 问题一:保险丝频繁熔断
    - 解决方案:检查电路是否有持续过载情况,确认所有连接点无虚接现象。

    - 问题二:保险丝熔断后无法复位
    - 解决方案:更换同型号的保险丝,切勿尝试复位或绕过保险丝使用。

    总结和推荐


    Fast Acting Glass Tube Fuse(FSC/FSC-P) 以其快速响应、高分断能力和广泛的温度适应性,成为市场上备受推崇的电子保护器件之一。特别是在工业和汽车电子领域,其卓越的表现使其成为众多用户的首选。总体而言,强烈推荐这款产品用于各类电路保护应用。

FSC-1.6A参数

参数
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t -
额定电流 1.6A
熔断电流 -
额定电压-AC 250V
额定电压-DC -
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
包装方式 散装

FSC-1.6A数据手册

厂牌 PDF简要描述 下载
OPTIFUSE 熔断保险丝 OPTIFUSE FSC-1.6A FSC-1.6A数据手册

FSC-1.6A封装设计

查看详情并下载
Symbol
Footprint
3D Model
