FCD-1.25A

产品分类: 熔断保险丝
厂牌: OPTIFUSE
产品描述: 250V 250V 0.4489A²S 快速熔断 Cartridge,Ceramic 1.25A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: HA-FCD-1.25A
供应商: 海外现货
标准整包数: 1

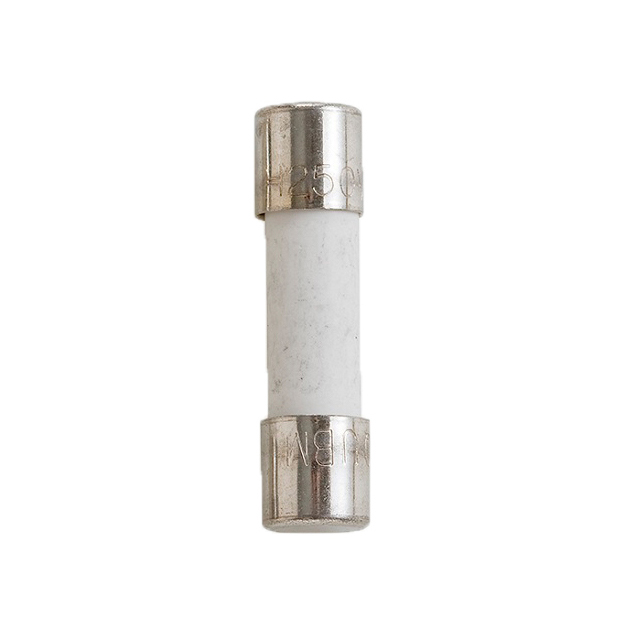

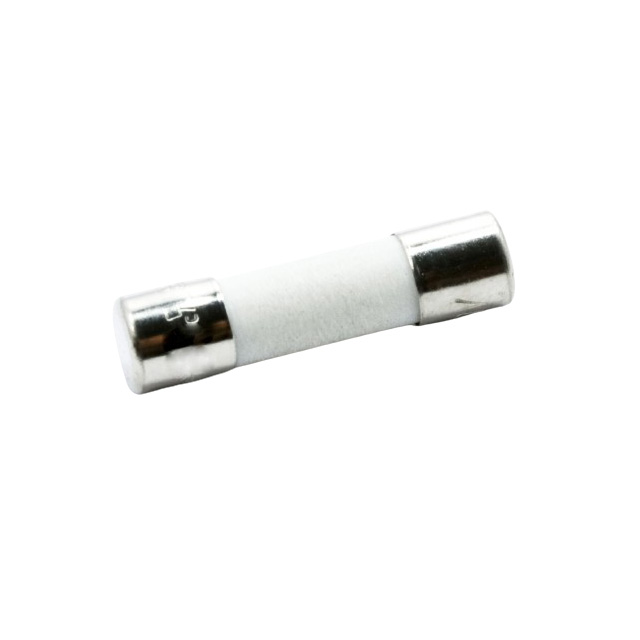

OPTIFUSE 熔断保险丝 FCD-1.25A

FCD-1.25A概述

    电子元器件产品技术手册:OptiFuse FCD快熔型高断流能力陶瓷保险丝

    产品简介


    OptiFuse FCD系列是专为需要高效保护的应用而设计的快熔型高断流能力陶瓷保险丝。这类保险丝广泛应用于各种电气设备中,以确保电路的安全运行。FCD系列的特点在于其快速反应时间和高断流能力,特别适用于对电流敏感和可靠性要求高的场合。

    技术参数


    - 电流范围:250mA 至 16A
    - 断流能力:
    - 交流250V下:1,500A(250mA至16A);10,000A(250mA至6.3A)
    - 直流250V下:1,000A(250mA至16A)
    - 时间特性:
    - 额定电流的210%、275%、400%和1000%时的最大和最小响应时间如下:
    - 250mA~4A:30分钟(min)- 10毫秒(ms),3秒(s)- 3毫秒(ms)
    - 5A~6.3A:30分钟(min)- 10毫秒(ms),3秒(s)- 3毫秒(ms)
    - 8A~10A:30分钟(min)- 40毫秒(ms),20秒(s)- 10毫秒(ms)
    - >10A:30分钟(min)- 40毫秒(ms),20秒(s)- 10毫秒(ms)
    - 工作温度:-55°C至+125°C
    - 材料:陶瓷主体/镍镀黄铜帽,引线直径分别为0.65mm(8A及以下)、0.8mm(8A~12A)和1.0mm(超过12A)

    产品特点和优势


    OptiFuse FCD保险丝的主要优势包括:
    - 快速熔断:能迅速响应过电流,有效防止设备损坏。
    - 高断流能力:即使在大电流条件下也能可靠切断电路,提高安全性。
    - 宽广的工作温度范围:适应各种恶劣环境,保证稳定性能。
    - 多种尺寸和额定电流选择:满足不同应用需求,灵活度高。

    应用案例和使用建议


    FCD系列保险丝广泛应用于工业控制、通讯设备、医疗仪器等领域。例如,在工业控制系统中,这些保险丝可以保护关键电路免受短路和过载的影响。使用时建议:
    - 确保安装正确,避免引线接触不良导致过热。
    - 定期检查保险丝状态,及时更换损坏的部件。

    兼容性和支持


    FCD系列保险丝符合多项国际安全标准,如UL、CCC、CE等,这确保了它们在全球范围内均可使用。厂商提供详细的技术文档和支持服务,用户可以通过官网获取相关信息。

    常见问题与解决方案


    - Q:保险丝频繁熔断怎么办?
    - A: 检查负载是否超出了保险丝的额定值,或电路是否存在短路现象。必要时请更换更高容量的保险丝。
    - Q:如何正确存储保险丝?
    - A: 存储于干燥、通风良好的环境中,避免接触化学溶剂。

    总结和推荐


    综上所述,OptiFuse FCD系列快熔型高断流能力陶瓷保险丝以其出色的性能、广泛的适用性和高可靠性,在众多同类产品中脱颖而出。对于需要高度保护和稳定性的应用场合,我们强烈推荐使用这款保险丝。

FCD-1.25A参数

参数
额定电压-AC 250V
额定电压-DC 250V
熔断特性 快速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 0.4489A²S
额定电流 1.25A
熔断电流 -
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
包装方式 散装

FCD-1.25A数据手册

厂牌 PDF简要描述 下载
OPTIFUSE 熔断保险丝 OPTIFUSE FCD-1.25A FCD-1.25A数据手册

FCD-1.25A封装设计

查看详情并下载
Symbol
Footprint
3D Model
