TSE-1.5A

产品分类: 熔断保险丝
厂牌: OPTIFUSE
产品描述: 250V 6.635A²S 慢速熔断 Cartridge,Glass 1.5A 底座安装 15mm(长度)
供应商型号: HA-TSE-1.5A
供应商: 海外现货
标准整包数: 1

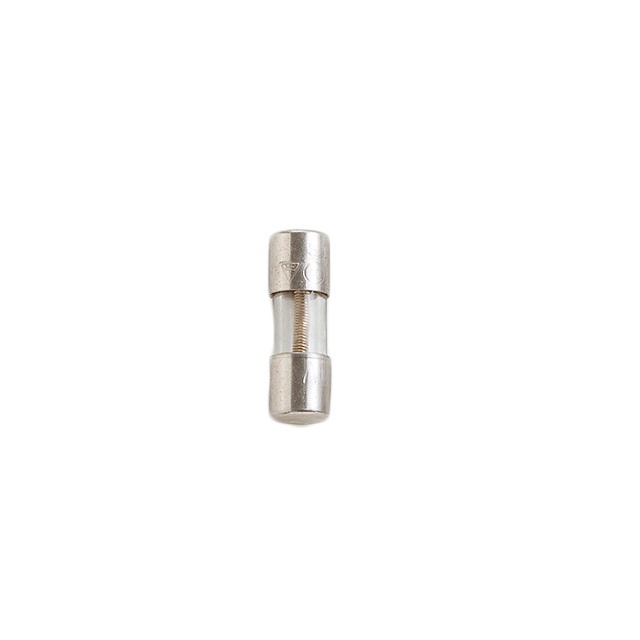

OPTIFUSE 熔断保险丝 TSE-1.5A

TSE-1.5A概述

    电子元器件产品技术手册解析:时间延迟玻璃管保险丝

    产品简介


    本手册介绍了OptiFuse公司生产的TSE/TSE-P系列时间延迟玻璃管保险丝。该保险丝设计用于多种电子设备和系统中,以提供过电流保护。其主要特点是能够在短路时快速切断电路,同时具有一定的延时特性,以应对启动瞬间的大电流冲击。这类保险丝广泛应用于工业控制、通信设备、电源系统等多个领域。

    技术参数


    - 保险丝尺寸:5 x 15 mm(2AG),具体为4.5 x 14.5mm (0.177” x 0.571”)。
    - 额定电流:200mA至10A。
    - 电压等级:250VAC。
    - 分断能力:
    - 35A @ 250VAC (200mA-1A)
    - 100A @ 250VAC (1.2A-10A)
    - 100A @ 250VAC (1A-10A)
    - 电气特性:
    - 100% 额定电流下,最小保持时间为4小时。
    - 135% 额定电流下,最大保持时间为1小时。
    - 200% 额定电流下,最大保持时间为120秒。
    - 工作温度范围:-55°C 至 125°C。
    - 引线材料:铜线,直径为0.6mm(小于8A)或0.8mm(大于等于8A)。

    产品特点和优势


    - 高可靠性:能够承受高达35A的分断能力,确保电路的安全运行。
    - 时间延迟特性:通过设定不同的保持时间,可以在启动瞬间吸收大电流冲击,避免频繁跳闸。
    - 广泛的适用范围:适用于从200mA到10A的多种电流需求,适合各种不同应用场景。
    - 优良的机械强度:采用铜线作为引线材料,确保在高温或低温环境下仍能正常工作。

    应用案例和使用建议


    - 工业控制系统:此类保险丝可应用于需要稳定电流输出的场合,例如电机控制、传感器网络等。
    - 通信设备:如路由器、交换机等,要求较高的安全性和稳定性。
    - 电源系统:为各类直流电源提供必要的过流保护。
    - 使用建议:建议在安装前进行详细检查,确保保险丝的工作电流不超过额定值。同时,在高湿度或有化学溶剂的环境中应采取适当的防护措施。

    兼容性和支持


    - 认证标准:符合UL 248-1、UL 248-14、PSE和KC标准。
    - 支持服务:OptiFuse公司提供全面的技术支持和售后服务,包括产品选型、安装指导及故障排查。

    常见问题与解决方案


    1. 问题:保险丝熔断后无法立即恢复。
    - 解决方法:更换新的保险丝,检查电路是否有持续的过电流现象。
    2. 问题:安装过程中发现保险丝引线接触不良。
    - 解决方法:重新焊接或压接引线,确保良好的电气连接。
    3. 问题:保险丝外观损坏。
    - 解决方法:检查保险丝是否有物理损伤,必要时更换新保险丝。

    总结和推荐


    综上所述,TSE/TSE-P系列时间延迟玻璃管保险丝具有高度的可靠性和灵活性,能够满足多种应用场景的需求。特别是在需要稳定电流输出和延时特性的场合,这类保险丝表现尤为出色。因此,对于需要高性能过电流保护的场合,推荐选用TSE/TSE-P系列保险丝。

TSE-1.5A参数

参数
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 6.635A²S
额定电流 1.5A
熔断电流 -
额定电压-AC 250V
长*宽*高 15mm(长度)
安装方式 底座安装
包装方式 散装

TSE-1.5A数据手册

厂牌 PDF简要描述 下载
OPTIFUSE 熔断保险丝 OPTIFUSE TSE-1.5A TSE-1.5A数据手册

TSE-1.5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.3335 ¥ 2.8247
2000+ $ 0.322 ¥ 2.7273
5000+ $ 0.3105 ¥ 2.6299
库存: 2150
起订量: 1133 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 2824.7
