TCC-2.5A

产品分类: 熔断保险丝
厂牌: OPTIFUSE
产品描述: 250V 5.1183A²S 慢速熔断 Cartridge,Ceramic 2.5A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: HA-TCC-2.5A
供应商: 海外现货
标准整包数: 1

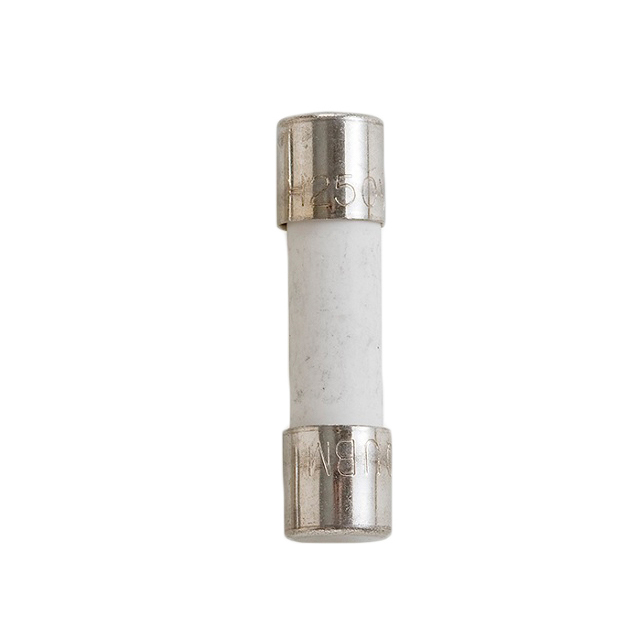

OPTIFUSE 熔断保险丝 TCC-2.5A

TCC-2.5A概述


    产品简介


    OptiFUSE的TCC / TCC-P系列陶瓷延时保险丝是一种广泛应用于电子设备保护的关键组件。这种保险丝采用5x20mm的封装尺寸,具有极高的耐热性和抗冲击性。主要功能是提供过载和短路保护,确保电路安全运行。这些保险丝广泛应用于消费电子、工业设备、通信系统和医疗设备等领域。

    技术参数


    主要技术规格
    - 额定电流范围: 100mA至20A
    - 时间特征曲线:
    - 额定电流1倍时: 4小时至1小时
    - 额定电流1.35倍时: 2秒至120秒
    - 额定电流2倍时: 120秒
    - 分断能力:
    - 100mA至15A: 10,000A@125VAC
    - 100mA至1A: 35A@250VAC
    - 1.25A至3.5A: 100A@250VAC
    - 3.75A至10A: 200A@250VAC
    - 10.1A至15A: 750A@250VAC
    - 15.1A至20A: 200A@250VAC
    - 操作温度范围: -55°C至+125°C
    - 物理规格:
    - 材料: 陶瓷体/镍镀黄铜帽
    - 引线直径:
    - 14A及以下: 0.8mm
    - 15A至19A: 1.0mm
    - 20A及以上: 1.2mm

    产品特点和优势


    OptiFUSE的TCC / TCC-P系列陶瓷延时保险丝具备多种独特功能和优势:
    1. 高温耐受性: 在极端温度环境下仍能保持稳定性能,适用于工业和户外应用。
    2. 高分断能力: 能够在极高电流下迅速切断电路,有效防止故障蔓延。
    3. 延时保护特性: 确保在过载情况下不会立即触发,减少误报率,提高系统可靠性。
    4. 材料耐用: 使用高品质陶瓷和金属材料,保证长期使用的可靠性和稳定性。
    5. 多样选择: 提供从100mA到20A的多种额定电流选择,满足不同应用场景需求。

    应用案例和使用建议


    应用案例
    1. 消费电子产品: 在手机充电器和家用电器中,用于保护电路免受过载损害。
    2. 工业控制设备: 在电机控制系统中,确保当电流超过设定值时迅速断开电路,避免损坏。
    3. 医疗设备: 在医疗监测设备中,确保在过载情况下不会立即触发,提高系统可靠性。
    使用建议
    - 环境因素: 确保安装环境符合-55°C至+125°C的操作温度要求,以发挥最佳性能。
    - 电流匹配: 根据实际电路负载选择合适的额定电流,避免过低或过高造成误动作或保护失效。
    - 定期检查: 建议每半年进行一次检查,确保保险丝未老化或损坏,影响保护效果。

    兼容性和支持


    OptiFUSE的TCC / TCC-P系列陶瓷延时保险丝经过UL、CSA、PSE和KTL认证,确保与国际标准兼容。此外,厂商提供详细的安装指南和技术支持服务,确保用户能够顺利部署和使用。

    常见问题与解决方案


    1. 问题: 保险丝频繁烧断
    - 解决方案: 检查电路是否存在持续过载情况,调整负载或更换更高额定电流的保险丝。
    2. 问题: 安装后电路无法通电
    - 解决方案: 检查保险丝安装是否正确,确认没有反向连接或接线松动导致断路。
    3. 问题: 保险丝外观破损
    - 解决方案: 立即更换新的保险丝,避免因破损引发的安全隐患。

    总结和推荐


    OptiFUSE的TCC / TCC-P系列陶瓷延时保险丝凭借其广泛的适用范围、高可靠性及卓越的延时保护特性,在多个行业中展现出强大的竞争力。无论是对安全性要求极高的医疗设备还是需要严苛环境适应性的工业控制系统,这款保险丝都是理想的选择。因此,我强烈推荐在各种应用场景中使用这款产品。

TCC-2.5A参数

参数
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 5.1183A²S
额定电流 2.5A
熔断电流 -
额定电压-AC 250V
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
包装方式 散装

TCC-2.5A数据手册

厂牌 PDF简要描述 下载
OPTIFUSE 熔断保险丝 OPTIFUSE TCC-2.5A TCC-2.5A数据手册

TCC-2.5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
