FSW-5A

产品分类: 熔断保险丝
厂牌: OPTIFUSE
产品描述: 125V 快速熔断 Cartridge,Glass 5A 底座安装 22.2mm(长度)
供应商型号: HA-FSW-5A
供应商: 海外现货
标准整包数: 1

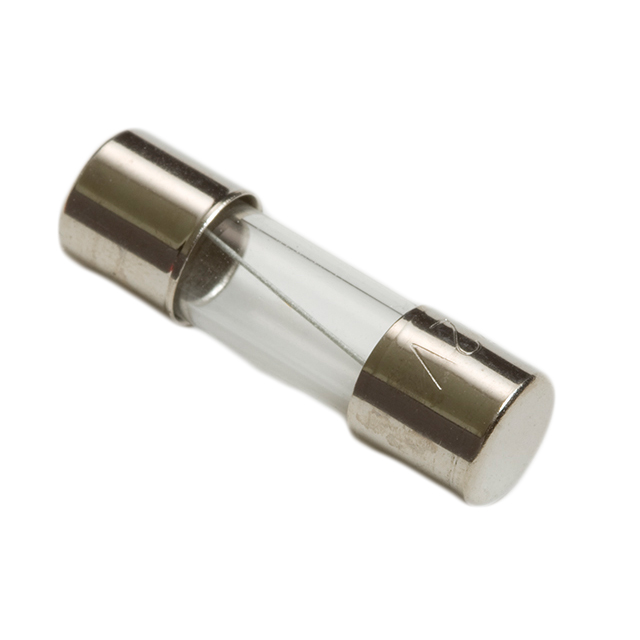

OPTIFUSE 熔断保险丝 FSW-5A

FSW-5A概述


    产品简介


    Fast Acting Glass Tube Fuse (型号FSW) 是一种适用于汽车应用的快速动作玻璃管式保险丝。这些保险丝以其快速响应能力和高断流能力而著称,广泛应用于需要精确保护电路的环境中。它们被设计用于保护电子系统免受过载和短路故障的影响,从而确保系统的安全和稳定运行。

    技术参数


    以下是型号FSW快熔式玻璃管保险丝的技术规格:
    | 参数 | 规格 |

    | 熔断电流范围 | 100mA ~ 30A |
    | 电压等级 | 125V / 32V |
    | 机械尺寸 | 1/4" x 7/8" (6.3 x 22.2mm) |
    | 断流能力 | 10KA @ 125VAC (部分规格) |
    200A @ 125VAC (部分规格) |
    1000A @ 32VAC, VDC (部分规格) |
    电气特性
    - 在100%负载下:连续工作
    - 在135%负载下:1小时连续工作
    - 在200%负载下:2分钟内熔断
    注意
    - 操作超出额定值或不正确使用可能导致损坏及电弧现象和/或火焰。
    - 避免将保险丝接触化学溶剂,长时间接触可能影响性能。

    产品特点和优势


    独特功能和优势:
    - 快速动作:能够迅速切断电路以防止过载和短路。
    - 高断流能力:在不同规格范围内提供不同程度的断流能力,以适应不同的应用场景。
    - 长寿命:在规定的工作条件下具有较长的使用寿命。
    - 适用广泛:适用于多种汽车电子设备和一般工业电子产品中。

    应用案例和使用建议


    应用案例
    FSW系列保险丝广泛应用于各种汽车电子产品中,如车载充电器、LED照明系统和电动车控制单元等。
    使用建议
    - 在安装前检查所有连接点是否有松动,以确保良好的接触。
    - 不要超过保险丝的最大额定值使用,避免不必要的风险。
    - 使用合适规格的保险丝,以匹配实际工作条件下的电流需求。

    兼容性和支持


    兼容性
    FSW系列保险丝具有良好的通用性,可以与多数标准电路板和其他电子元件良好兼容。
    支持
    厂商提供全面的技术支持和售后服务,确保客户在购买和使用过程中获得满意的服务体验。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 保险丝在正常使用时频繁烧断 | 检查负载电流是否超出保险丝的额定值。 |
    | 安装后发现无法正常工作 | 检查保险丝是否正确安装并已与电路良好连接。 |
    | 保险丝断裂后修复困难 | 更换新的保险丝,切勿尝试修理。 |

    总结和推荐


    总体而言,FSW系列快熔式玻璃管保险丝凭借其高效、可靠的保护性能,成为众多应用领域的理想选择。其卓越的断流能力和快速响应能力使其在市场上具备较强的竞争力。对于需要可靠保护的电子系统来说,这是一个值得推荐的产品。

FSW-5A参数

参数
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t -
额定电流 5A
熔断电流 -
额定电压-AC 125V
额定电压-DC -
长*宽*高 22.2mm(长度)
安装方式 底座安装
包装方式 散装

FSW-5A数据手册

厂牌 PDF简要描述 下载
OPTIFUSE 熔断保险丝 OPTIFUSE FSW-5A FSW-5A数据手册

FSW-5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.65 ¥ 5.5055
750+ $ 0.637 ¥ 5.3954
1000+ $ 0.559 ¥ 4.7347
库存: 1000
起订量: 582 增量: 1
交货地:
最小起订量为:500
合计: ¥ 2752.75
直接购买
加入购物车
