ANR80-UL-35A

产品分类: 熔断保险丝
厂牌: OPTIFUSE
产品描述: 80V 1960A²S 快速熔断 Automotive 35A 底座安装 19mm*5mm*13.5mm
供应商型号: HA-ANR80-UL-35A
供应商: 海外现货
标准整包数: 1000

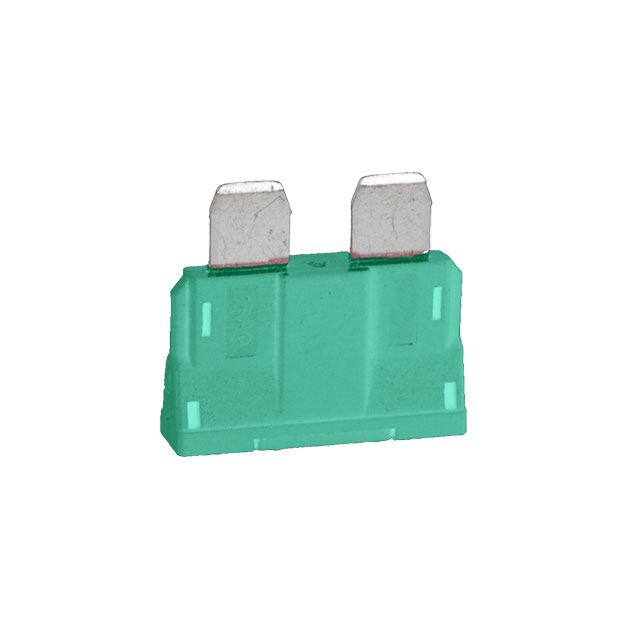

OPTIFUSE 熔断保险丝 ANR80-UL-35A

ANR80-UL-35A概述

    ANR80-UL 汽车片式保险丝技术手册

    1. 产品简介


    ANR80-UL 是一款专为汽车设计的片式保险丝,符合 UL248-1 特殊用途保险丝标准。其主要功能是保护电路免受过电流损坏。这款保险丝广泛应用于汽车电子系统中,确保各个组件的安全运行。

    2. 技术参数


    - 额定电压:80V DC
    - 额定电流范围:500mA 至 40A
    - 材料:
    - 外壳:尼龙 66(含 30% 玻璃纤维),阻燃等级 UL94V-0
    - 引脚:镀锡铜合金
    - 中断能力:1000A @ 80VDC
    - 温升特性:
    - 100% 额定电流(35A~40A):无特定时间要求
    - 110% 额定电流(500mA~30A):无特定时间要求
    - 135% 额定电流:最小保持时间 750ms,最大保持时间 3600s
    - 200% 额定电流:最小保持时间 150ms,最大保持时间 60s
    - 350% 额定电流:最小保持时间 40ms,最大保持时间 1s
    - 600% 额定电流:最小保持时间 10ms,最大保持时间 100ms
    - 机械尺寸:
    - 各型号的额定电流、颜色、电压降(mV)、冷态电阻(mΩ)和 I²T 值不同,具体请参考附表。

    3. 产品特点和优势


    ANR80-UL 保险丝的主要优势包括:
    - 高可靠性:具有出色的耐热和阻燃性能。
    - 广泛适用性:适用于 500mA 到 40A 范围内的多种电流需求。
    - 快速响应:在短时间内能够迅速切断过电流,保护电路安全。
    - 兼容性强:适用于多种汽车电气系统的安装和使用。

    4. 应用案例和使用建议


    - 应用案例:适用于各种汽车电气系统,如发动机管理系统、车身控制系统、娱乐系统等。
    - 使用建议:
    - 安装时要确保与电源正负极正确连接。
    - 在高电流环境下使用时,注意散热以避免过热。
    - 定期检查和更换,确保其正常工作状态。

    5. 兼容性和支持


    ANR80-UL 保险丝具有良好的通用性和兼容性,可以与其他标准汽车连接器和电气系统无缝对接。OptiFuse 提供全面的技术支持和服务,帮助客户解决任何使用中的问题。

    6. 常见问题与解决方案


    - Q: 保险丝被烧毁怎么办?
    - A: 检查电路是否存在短路现象,并替换保险丝前进行彻底排查。
    - Q: 如何选择合适的额定电流?
    - A: 根据电路的实际电流需求选择合适的额定电流,以确保保险丝能够有效保护电路。
    - Q: 保险丝出现异常温升怎么办?
    - A: 检查是否有额外的电阻或短路现象,确保电路畅通无阻。

    7. 总结和推荐


    综上所述,ANR80-UL 汽车片式保险丝凭借其卓越的性能和广泛的适用性,在汽车电子系统中表现出色。我们强烈推荐这款产品用于各种汽车电气系统的保护,特别是在需要高可靠性和高性能的应用场景中。

ANR80-UL-35A参数

参数
熔断特性 快速熔断
保险丝类型 Automotive
熔断 I²t 1960A²S
额定电流 35A
熔断电流 -
额定电压-AC -
额定电压-DC 80V
长*宽*高 19mm*5mm*13.5mm
安装方式 底座安装
包装方式 散装

ANR80-UL-35A数据手册

厂牌 PDF简要描述 下载
OPTIFUSE 熔断保险丝 OPTIFUSE ANR80-UL-35A ANR80-UL-35A数据手册

ANR80-UL-35A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 2.132 ¥ 18.058
2000+ $ 2.093 ¥ 17.7277
4000+ $ 2.067 ¥ 17.5075
10000+ $ 2.002 ¥ 16.9569
库存: 1700
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 18058
直接购买
加入购物车
