首页  >  产品百科  >  FSD-12A

FSD-12A

产品分类: 熔断保险丝
厂牌: OPTIFUSE
产品描述: 250V 428.5A²S 快速熔断 Cartridge,Glass 12A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: HA-FSD-12A
供应商: 海外现货
标准整包数: 1

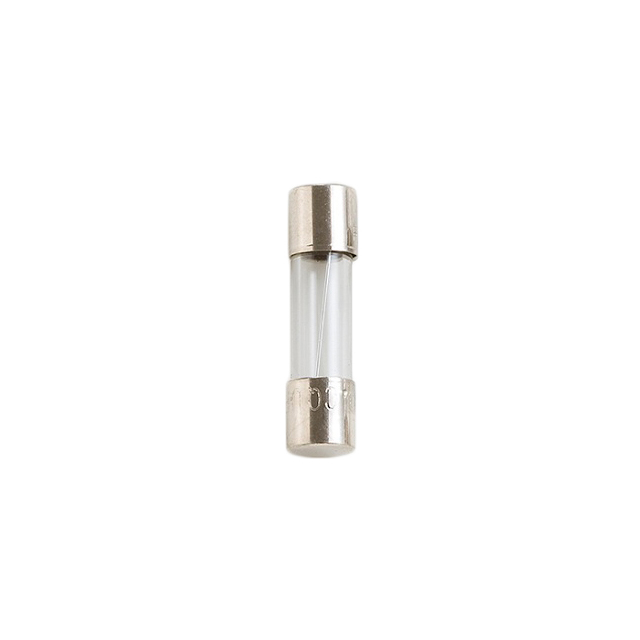

OPTIFUSE 熔断保险丝 FSD-12A

FSD-12A概述


    产品简介


    OptiFuse FSD系列快熔式玻璃管保险丝是一款适用于各种电路保护需求的产品。它采用5x20mm的标准尺寸设计,具备快速响应、高过载能力的特点。该系列保险丝广泛应用于消费电子、工业控制、通信设备及汽车电子等领域,是确保电路安全的重要元件之一。

    技术参数


    以下是FSD系列快熔式玻璃管保险丝的技术参数列表:
    | 额定电流 | 最小熔断时间 (ms) | 最大熔断时间 (s) |
    |
    | 63mA | 30ms | 500ms |
    | 80mA | 50ms | 2s |
    | 100mA | 50ms | 2s |
    | 125mA | 50ms | 2s |
    | 160mA | 50ms | 2s |
    | 200mA | 50ms | 2s |
    | 250mA | 50ms | 2s |
    | 315mA | 50ms | 2s |
    | 400mA | 50ms | 2s |
    | 500mA | 50ms | 2s |
    | 630mA | 50ms | 2s |
    | 750mA | 50ms | 2s |
    | 800mA | 50ms | 2s |
    | 1A | 50ms | 2s |
    | 1.25A | 50ms | 2s |
    | 1.6A | 50ms | 2s |
    | 2A | 50ms | 2s |
    | 2.5A | 50ms | 2s |
    | 3.15A | 50ms | 2s |
    | 4A | 50ms | 2s |
    | 5A | 50ms | 2s |
    | 6.3A | 50ms | 2s |
    | 8A | 50ms | 2s |
    | 10A | 50ms | 2s |
    | 12A | 50ms | 2s |
    | 12.5A | 50ms | 2s |
    | 15A | 50ms | 2s |
    | 16A | 50ms | 2s |
    | 20A | 50ms | 2s |
    此外,FSD系列保险丝具有以下电气特性:
    - 最大中断电流:35A 或 10In,以较大者为准(适用于63mA到16A)
    - 工作电压:250V AC
    - 工作温度范围:-55°C 到 +125°C

    产品特点和优势


    FSD系列快熔式玻璃管保险丝具有以下几个显著优势:
    1. 快速熔断:能够在短时间内快速切断电流,避免过载导致的损坏。
    2. 高可靠性:采用了高品质材料,具有较高的机械强度和耐热性。
    3. 宽广的应用范围:适用多种电气系统,能够满足不同场合下的电路保护需求。
    4. 多种规格选择:覆盖广泛的电流范围,确保满足各种应用场景的需求。

    应用案例和使用建议


    根据技术手册提供的应用场景,FSD系列保险丝常用于以下几种场合:
    1. 消费电子:适用于智能手机、平板电脑和其他便携设备中的电路保护。
    2. 工业控制:在自动化生产线中,用于关键设备的过载保护。
    3. 通信设备:在通信基站、路由器等设备中,确保电路的安全稳定运行。
    4. 汽车电子:在电动汽车、混合动力车及其他车载系统中,提供高效的过流保护。
    使用建议:
    - 在选择保险丝时,应考虑具体应用中的电流需求和工作条件。
    - 安装保险丝时需注意正确连接,避免短路和误操作。

    兼容性和支持


    FSD系列保险丝已通过多项国际认证标准,包括CCC、CQC、SEMKO、VDE、UR/CUR、CSA、BSI、PSE、KC、IMQ等,适用于全球市场。同时,OptiFuse公司为用户提供全面的技术支持和售后服务,包括产品选型指导、安装调试服务等。

    常见问题与解决方案


    1. 问题:保险丝熔断频繁
    - 解决方法:检查电路是否存在异常情况,如短路或负载过大。如果需要频繁更换保险丝,建议选择更高额定值的产品。

    2. 问题:保险丝外观损坏
    - 解决方法:请勿直接接触保险丝,避免化学品溶剂侵蚀。一旦发现外观损伤,应及时更换。
    3. 问题:电路工作不正常
    - 解决方法:检查连接线路是否正确,确认所有部件安装无误后重新通电测试。

    总结和推荐


    综上所述,OptiFuse FSD系列快熔式玻璃管保险丝凭借其快速熔断、高可靠性及广泛应用等特点,在多个行业领域内表现出色。其多样化的规格选择也使得用户能够轻松找到适合自身需求的产品。对于需要高效、可靠电路保护的客户而言,这款保险丝是一个值得信赖的选择。

FSD-12A参数

参数
保险丝类型 Cartridge,Glass
熔断 I²t 428.5A²S
额定电流 12A
熔断电流 -
额定电压-AC 250V
额定电压-DC -
熔断特性 快速熔断
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
包装方式 散装

FSD-12A数据手册

厂牌 PDF简要描述 下载
OPTIFUSE 熔断保险丝 OPTIFUSE FSD-12A FSD-12A数据手册

FSD-12A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.585 ¥ 4.955
750+ $ 0.572 ¥ 4.8448
1000+ $ 0.507 ¥ 4.2943
库存: 4550
起订量: 646 增量: 1
交货地:
最小起订量为:500
合计: ¥ 2477.5
直接购买
加入购物车
