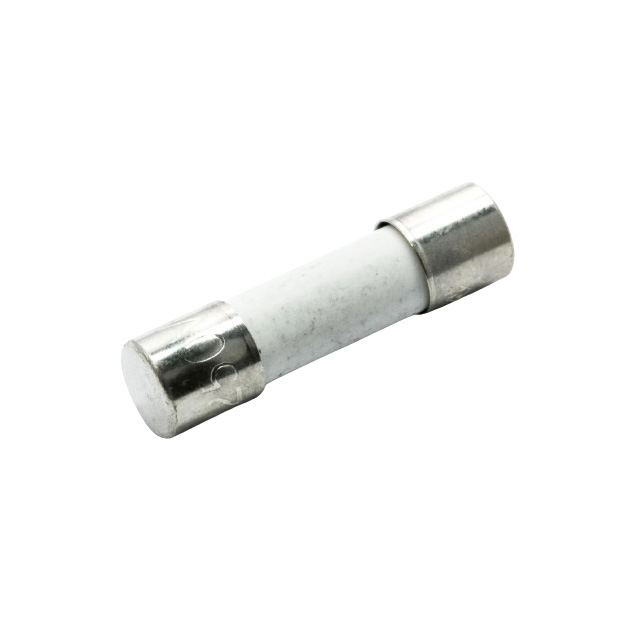

TCC-1.5A

产品分类: 熔断保险丝
厂牌: OPTIFUSE
产品描述: 250V 4.4384A²S 慢速熔断 Cartridge,Ceramic 1.5A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: HA-TCC-1.5A
供应商: 海外现货
标准整包数: 1
OPTIFUSE 熔断保险丝 TCC-1.5A

TCC-1.5A概述

    电子元器件产品技术手册解析:时间延迟陶瓷保险丝

    1. 产品简介


    本篇技术手册介绍的是Optifuse公司的型号为TCC和TCC-P的时间延迟陶瓷保险丝。该产品采用标准的5 x 20毫米尺寸设计,广泛应用于各种需要过载保护的电路系统中。这类保险丝以其优异的电流保护能力和耐高温特性著称,特别适用于工业控制、汽车电子、电源供应等领域。

    2. 技术参数


    根据技术手册的内容,以下是该型号保险丝的主要技术参数和性能指标:
    | 参数名称 | 规格范围 |

    | 额定电流(In) | 100mA~20A |
    | 时间特性 | 4小时(MIN),1小时(MAX),2秒(MIN),120秒(MAX) |
    | 中断额定值 | 100mA~15A:10,000A,100mA~1A:35A,1.25A~3.5A:100A,3.75A~10A:200A,10.1A~15A:750A,15.1A~20A:200A |
    | 工作温度范围 | -55ºC到+125ºC |
    | 物理规格 | 陶瓷体/镀镍黄铜帽,导线直径:100mA~14A为0.8mm,15A~19A为1.0mm,20A以上为1.2mm |

    3. 产品特点和优势


    TCC和TCC-P时间延迟陶瓷保险丝具备以下显著特点:
    - 高效电流保护:能够承受并切断高达20A的瞬态电流。
    - 宽泛的工作温度范围:能够在极端环境中稳定运行。
    - 良好的延时特性:对于过载和短路能提供可靠的时间延迟保护。
    - 高可靠性:使用优质材料,具有较长的使用寿命和抗冲击能力。
    这些特点使得该保险丝在各种严苛的应用环境下表现出色,能够有效提升整个系统的安全性与稳定性。

    4. 应用案例和使用建议


    这些保险丝在汽车电子系统、电源转换器、工业控制设备以及消费电子产品等多种场合都有广泛应用。例如,在汽车充电系统中,它们可以作为关键部件防止电流过载引起的损坏。对于使用建议,用户应该避免长时间接触化学溶剂,同时严格按照制造商的指导进行安装和使用,确保正确配置。

    5. 兼容性和支持


    该型号保险丝与其他常见电子元件具有良好的兼容性,可以无缝集成到现有的电路设计中。Optifuse公司还提供了详尽的技术支持,包括安装指南、故障排除和客户咨询服务,确保用户能够充分利用其所有功能。

    6. 常见问题与解决方案


    - Q: 如何判断保险丝是否失效?
    A: 若发现设备无法正常启动或者过热,可能是保险丝失效。此时需要检查保险丝两端是否有电压输出。如果无输出,则说明保险丝已烧毁,需要更换新的保险丝。
    - Q: 保险丝安装后为什么设备依然无法正常工作?
    A: 可能是保险丝规格选错或安装错误。建议重新校对设备的最大电流需求,并按正确的规格及方向安装保险丝。

    7. 总结和推荐


    总体来看,Optifuse公司生产的TCC和TCC-P时间延迟陶瓷保险丝凭借其卓越的性能、广泛的适用范围以及坚固耐用的特点,在市场上占据着重要地位。我们强烈推荐该产品用于需要高性能过流保护的应用场合。

TCC-1.5A参数

参数
熔断特性 慢速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 4.4384A²S
额定电流 1.5A
熔断电流 -
额定电压-AC 250V
额定电压-DC -
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
包装方式 散装

TCC-1.5A数据手册

厂牌 PDF简要描述 下载
OPTIFUSE 熔断保险丝 OPTIFUSE TCC-1.5A TCC-1.5A数据手册

TCC-1.5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.587 ¥ 21.9119
200+ $ 2.548 ¥ 21.5816
250+ $ 2.301 ¥ 19.4895
500+ $ 1.924 ¥ 16.2963
750+ $ 1.885 ¥ 15.966
库存: 725
起订量: 147 增量: 1
交货地:
最小起订量为:100
合计: ¥ 2191.19
直接购买
加入购物车
