FSD-P-5A

产品分类: 熔断保险丝
厂牌: OPTIFUSE
产品描述: 250V 58.83A²S 快速熔断 Cartridge,Glass 5A 插件,D5.5XL21MM 通孔安装 5mm(长度)*20mm(宽度)
供应商型号: 2298-FSD-P-5A-ND
供应商: Digi-Key
标准整包数: 1

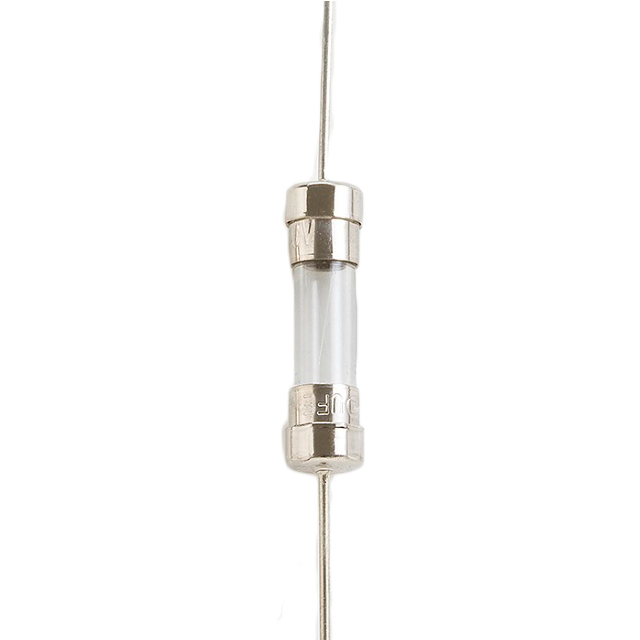

OPTIFUSE 熔断保险丝 FSD-P-5A

FSD-P-5A概述


    产品简介


    快熔玻璃管式保险丝 (FSD) 是一种专为高速反应设计的电子元器件。它主要用于过流保护,适用于各种电子设备中。FSD 采用 5x20mm 的标准尺寸,广泛应用于消费电子、工业控制、通信设备等领域。

    技术参数


    FSD 快熔玻璃管式保险丝的技术规格如下:
    - 断流能力:35A 或 10In(两者取较大者),在 250V AC 条件下。
    - 时间特性:
    - 210% 额定电流时,最小时间 30 ms,最大时间 500 ms。
    - 275% 额定电流时,最小时间 10 ms,最大时间 400 ms。
    - 400% 额定电流时,最大时间 100 ms。
    - 1000% 额定电流时,最大时间 600 ms。
    - 操作温度:-55°C 至 +125°C。
    - 材料:玻璃体/镍镀铜端帽。
    - 引线直径:0.65mm(8A 及以下),0.8mm(8A~15A),1.0mm(15A 以上)。

    产品特点和优势


    1. 快速反应:能够在短时间内迅速切断电路,提供高效的过流保护。
    2. 高可靠性:采用玻璃体和镍镀铜材料,具有优异的耐热性和机械强度。
    3. 宽工作温度范围:-55°C 到 +125°C,适应多种恶劣环境条件。
    4. 多种规格:从 63mA 到 20A 不同额定电流的产品,满足不同应用场景的需求。

    应用案例和使用建议


    应用案例
    - 消费电子产品:如手机充电器、电源适配器。
    - 工业控制系统:用于设备保护,防止过载。
    - 通信设备:确保设备安全稳定运行。
    使用建议
    1. 环境因素:避免将保险丝暴露在化学溶剂中,以免影响性能。
    2. 连接方式:确保引线正确安装,避免接触不良导致故障。
    3. 替换周期:根据使用情况定期检查并更换,确保保护效果。

    兼容性和支持


    FSD 系列产品符合多项国际认证标准,如 CCC、CQC、SEMKO、VDE、UR/CUR、CSA、BSI 和 PSE。产品与多种电子设备和其他保险丝兼容,确保其在各类应用场景中的广泛应用。

    常见问题与解决方案


    1. 问题:保险丝频繁熔断
    - 解决方法:检查电路是否存在短路或过载现象,调整负载或修复短路点。
    2. 问题:保险丝无法正常熔断
    - 解决方法:检查保险丝是否已损坏,如有需要更换新的保险丝;确认电路没有超出额定电流。

    总结和推荐


    FSD 快熔玻璃管式保险丝以其快速反应、高可靠性和宽工作温度范围等优势,在众多应用领域表现出色。它不仅提供了高效的过流保护,还具备良好的耐用性和稳定性。对于需要高度可靠的过流保护的应用场景,我们强烈推荐使用 FSD 快熔玻璃管式保险丝。

FSD-P-5A参数

参数
熔断 I²t 58.83A²S
额定电流 5A
熔断电流 -
额定电压-AC 250V
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
长*宽*高 5mm(长度)*20mm(宽度)
通用封装 插件,D5.5XL21MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

FSD-P-5A数据手册

厂牌 PDF简要描述 下载
OPTIFUSE 熔断保险丝 OPTIFUSE FSD-P-5A FSD-P-5A数据手册

FSD-P-5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.518 ¥ 12.8271
10+ $ 1.3586 ¥ 11.4805
25+ $ 1.258 ¥ 10.63
50+ $ 1.0535 ¥ 9.2446
100+ $ 0.9911 ¥ 8.2944
250+ $ 0.9266 ¥ 7.7548
500+ $ 0.8611 ¥ 7.2065
1000+ $ 0.8299 ¥ 6.9454
库存: 360
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.82
