FXG-6A

产品分类: 熔断保险丝
厂牌: OPTIFUSE
产品描述: 250V 6.802A²S 快速熔断 Board Mount (Cartridge Style Excluded) 6A 通孔安装 7.37mm(长度)
供应商型号: HA-FXG-6A
供应商: 海外现货
标准整包数: 1

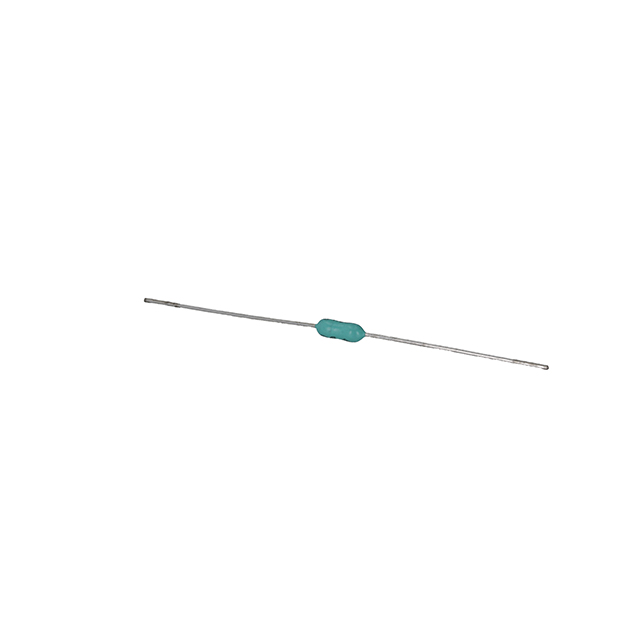

OPTIFUSE 熔断保险丝 FXG-6A

FXG-6A概述

    文章:快速子微型保险丝(FXG)技术手册详解

    1. 产品简介


    快速子微型保险丝(FXG)是一种设计用于高可靠性应用的电子保护装置。作为一种快熔型保险丝,它能够在电路发生过载时迅速切断电流,从而保护电路中的其他组件免受损害。FXG广泛应用于消费电子产品、工业自动化设备、通信设备等领域。

    2. 技术参数


    - 时间特性:
    - 100%额定电流:4小时最小熔断时间
    - 200%额定电流:20秒最大熔断时间
    - 中断能力:
    - 375mA ~ 3A:50A @ 250VAC
    - 160mA ~ 350mA:30A @ 250VAC
    - 3.15A ~ 10A:30A @ 250VAC
    - 12A ~ 15A:30A @ 72VAC
    - 20A:50A @ 60VDC
    - 160mA ~ 3A:50A @ 125VAC
    - 3.15A ~ 10A:30A @ 125VAC
    - 1A ~ 5A:100A @ 125VAC (PSE)
    - 250mA ~ 5A:50A @ 125VDC (CCC)
    - 工作温度范围:-55°C ~ 125°C
    - 包装形式:
    - 无后缀:弹夹包装,每盒4000个
    - TR后缀:带卷盘包装,每盘4000个,符合EIA-296标准
    - 机械尺寸:具体尺寸详见下表
    | 额定电流(A) | 参考长度(英寸) | 参考直径(英寸) | 额定电压(VAC) |

    | 160mA | 0.002313 | - | 250 |
    | 200mA | 0.002719 | - | 250 |
    ...
    (其他规格略)

    3. 产品特点和优势


    FXG系列保险丝具有以下特点和优势:
    - 快速响应:能够迅速熔断以切断过载电流,提供更可靠的保护。
    - 宽工作温度范围:可在极端环境下正常工作,适应性强。
    - 高断路能力:具备出色的短路防护能力,适用于多种应用场合。
    - 多样化的封装形式:提供不同的包装选择,方便不同应用需求。

    4. 应用案例和使用建议


    - 消费电子产品:可应用于手机、平板电脑、智能穿戴设备等,提供过载保护。
    - 工业自动化设备:适合于工厂自动化控制系统,确保设备稳定运行。
    - 通信设备:可用于路由器、交换机等网络设备,保障数据传输安全。
    使用建议:
    - 在安装过程中要避免化学溶剂接触,以免影响保险丝的性能。
    - 使用时需根据实际工作条件选择合适的额定电流,确保保险丝在正常范围内工作。
    - 定期检查和更换老化的保险丝,以确保系统的安全性和稳定性。

    5. 兼容性和支持


    FXG系列保险丝与各种标准接口兼容,包括EIA-296标准的带卷盘包装。制造商提供了详尽的技术支持文档和售后服务,以确保客户能够获得最佳的应用体验。

    6. 常见问题与解决方案


    - 问题一:保险丝熔断频繁,如何解决?
    - 解决方案:检查电路负载是否超过额定电流,必要时更换为更高额定电流的保险丝。
    - 问题二:保险丝外观损坏,是否有质量问题?
    - 解决方案:查看是否与化学溶剂接触过,如有,请避免接触并重新选用。
    - 问题三:保险丝在正常工作电流下也熔断,怎么办?
    - 解决方案:检查是否有接触不良或短路现象,排除故障后重新安装。

    7. 总结和推荐


    综上所述,FXG系列快速子微型保险丝凭借其快速响应、高断路能力和宽工作温度范围等优势,在多个领域有着出色的表现。如果你正在寻找一种高性能的保护装置来增强电路的安全性,FXG系列保险丝无疑是一个值得推荐的选择。

FXG-6A参数

参数
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 6.802A²S
额定电流 6A
熔断电流 -
额定电压-AC 250V
额定电压-DC -
熔断特性 快速熔断
长*宽*高 7.37mm(长度)
安装方式 通孔安装
包装方式 散装

FXG-6A数据手册

厂牌 PDF简要描述 下载
OPTIFUSE 熔断保险丝 OPTIFUSE FXG-6A FXG-6A数据手册

FXG-6A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.546 ¥ 4.6246
750+ $ 0.533 ¥ 4.5145
1000+ $ 0.468 ¥ 3.964
库存: 1500
起订量: 692 增量: 1
交货地:
最小起订量为:500
合计: ¥ 2312.3
