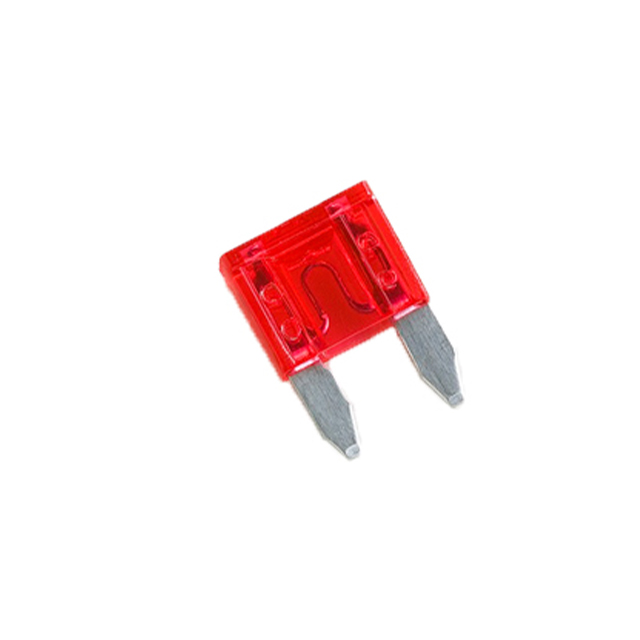

APM-10A

产品分类: 熔断保险丝
厂牌: OPTIFUSE
产品描述: 32V 快速熔断 Automotive 10A MINI 底座安装 11mm*3.8mm*9.2mm
供应商型号: 2298-APM-10A-ND
供应商: Digi-Key
标准整包数: 1
OPTIFUSE 熔断保险丝 APM-10A

APM-10A概述

    # OptiFuse APM 汽车级保险丝技术手册解析

    1. 产品简介


    OptiFuse APM 系列汽车级保险丝是一种专为现代汽车设计的小型化、高性能保护器件。该系列产品基于国际标准 SAE J2077 和 ISO 8820-3 制造,广泛应用于各种汽车电气系统中,提供卓越的过流保护性能。产品具有丰富的电流等级选择(2A 至 35A),适用于多种电路保护需求,尤其适合要求高可靠性、小型化的汽车电子应用。
    主要功能:
    - 快速切断电路以防止过载和短路。
    - 具备优异的时间-电流特性,确保精准保护。
    - 小巧轻便,易于安装于狭小空间内。
    应用领域:
    - 车载音响系统
    - 照明控制系统
    - 动力管理系统
    - 辅助驾驶模块
    - 其他需要可靠电路保护的应用场景

    2. 技术参数


    以下是 OptiFuse APM 系列保险丝的关键技术指标:
    | 参数 | 规格说明 |

    | 工作电压 | 32V DC |
    | 额定电流范围 | 2A ~ 35A(多个型号可供选择) |
    | 外壳材料 | 聚碳酸酯(Polycarbonate),耐高温且绝缘良好 |
    | 引脚材质 | 锌合金(Zinc Alloy),强度高、导电性优良 |
    | 断开能力 | 1000A @ 32VDC |
    | 时间-电流特性曲线 | 详见图表 |
    | 标准符合性 | SAE J2077 和 ISO 8820-3 |
    机械尺寸(单位:英寸[毫米])
    - 长度:0.787" [20mm]
    - 宽度:0.429" [10.9mm]
    - 厚度:0.197" [5mm]

    3. 产品特点和优势


    OptiFuse APM 系列保险丝以其独特的性能和优势在市场上脱颖而出:
    - 时间-电流特性曲线:通过精确设计的时间延迟机制,在轻微过载时提供宽容性,而在严重过流情况下快速断开,从而有效避免误动作。
    - 高强度外壳:采用聚碳酸酯材料制成的外壳不仅具备良好的机械强度,还拥有出色的阻燃性能。
    - 多颜色编码识别:不同电流等级对应不同的颜色标记(如灰、紫、粉红等),便于安装和维护。
    - 高安全性:符合国际安全标准,能够在极端条件下稳定运行。
    这些特性使得 APM 系列成为汽车电子系统的理想选择,尤其适用于对尺寸、性能和可靠性要求较高的场合。

    4. 应用案例和使用建议


    应用案例:
    1. 车载音响系统:作为信号线路的保护元件,当出现异常电流时迅速切断电源,避免损坏扬声器或其他组件。
    2. 动力管理模块:用于保护关键电路,例如电池管理系统 (BMS),确保整车供电的安全性和稳定性。
    使用建议:
    - 在选择合适型号时,请根据实际电路负载电流选择相应的额定值,同时考虑电路的工作温度范围。
    - 避免长时间接触化学溶剂,以免影响产品性能。
    - 根据时间-电流曲线合理规划电路布局,充分利用保险丝的延时特性来减少不必要的跳闸现象。

    5. 兼容性和支持


    OptiFuse APM 系列保险丝能够与大多数主流汽车电子设备无缝对接,并支持全球范围内的技术支持服务。如果您有任何疑问或需要进一步帮助,请联系 OptiFuse 官方客服热线:(619) 593-5050。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 保险丝频繁烧毁 | 检查电路是否存在异常负载或短路 |
    | 温度过高导致保险丝失效 | 确保安装环境通风良好,避免过高温度 |
    | 安装后发现无保护作用 | 确认选用了正确型号,并检查接线是否牢固 |

    7. 总结和推荐


    综上所述,OptiFuse APM 系列汽车级保险丝凭借其先进的技术和卓越的品质,在汽车电子领域表现出色。无论是时间-电流特性的精准控制还是高强度外壳的设计,都彰显出该产品在行业中的领先地位。因此,我们强烈推荐此款保险丝给那些寻求高效、可靠电路保护解决方案的工程师和技术人员。
    如果您正在寻找一款能够满足严苛条件下的小型化、高性能保护器件,OptiFuse APM 绝对是一个值得信赖的选择!

APM-10A参数

参数
额定电压-DC 32V
熔断特性 快速熔断
保险丝类型 Automotive
熔断 I²t -
额定电流 10A
熔断电流 -
额定电压-AC -
长*宽*高 11mm*3.8mm*9.2mm
通用封装 MINI
安装方式 底座安装
零件状态 在售
包装方式 散装

APM-10A数据手册

厂牌 PDF简要描述 下载
OPTIFUSE 熔断保险丝 OPTIFUSE APM-10A APM-10A数据手册

APM-10A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4945 ¥ 4.1785
10+ $ 0.475 ¥ 4.0133
25+ $ 0.4347 ¥ 3.6732
50+ $ 0.3564 ¥ 3.0116
100+ $ 0.3337 ¥ 2.8199
250+ $ 0.2974 ¥ 2.4892
500+ $ 0.2756 ¥ 2.3064
1000+ $ 0.2662 ¥ 2.2281
库存: 37235
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.17
