FCD-8A

产品分类: 熔断保险丝
厂牌: OPTIFUSE
产品描述: 250V 250V 102.2A²S 快速熔断 Cartridge,Ceramic 8A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: HA-FCD-8A
供应商: 海外现货
标准整包数: 1

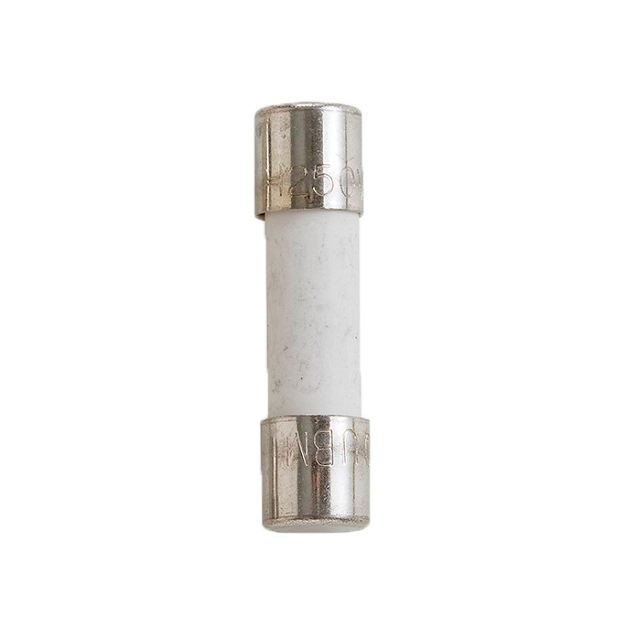

OPTIFUSE 熔断保险丝 FCD-8A

FCD-8A概述


    产品简介


    OptiFUSE公司推出的FCD系列快速反应高分断能力陶瓷保险丝是针对过电流保护需求而设计的产品。这些保险丝采用耐高温的陶瓷材质,具有较高的分断能力和快速响应速度,能够在发生过载或短路时迅速切断电路,从而有效保护后续电子设备免受损害。它们广泛应用于各种电力系统、通信设备、工业控制装置以及其他需要高可靠性过流保护的应用场景。

    技术参数


    - 额定电流范围: 250mA 至 16A
    - 分断能力:
    - 交流电(AC): 1,500A @ 250V AC(所有额定电流)
    - 直流电(DC): 1,000A @ 250V DC(UL认证)
    - 额定电流小于等于6.3A: 10,000A @ 250V AC(UL认证)
    - 时间特性:
    - 210% 额定电流下: 最小 30ms,最大 300ms
    - 275% 额定电流下: 最小 10ms,最大 3s
    - 400% 额定电流下: 最小 3ms,最大 30ms
    - 1000% 额定电流下: 最小 10ms,最大 40ms
    - 工作温度范围: -55°C 至 +125°C
    - 材料: 陶瓷外壳,镀镍黄铜帽
    - 引线直径:
    - 250mA 至 8A: 0.65mm
    - 8A 至 12A: 0.8mm
    - 大于 12A: 1.0mm

    产品特点和优势


    - 快速响应: FCD系列保险丝在检测到过电流后能迅速分断,有效防止设备因长时间过载而受损。
    - 高分断能力: 即使在极端条件下也能可靠分断大电流,确保电路安全。
    - 耐用性: 采用陶瓷材质制成,耐高温,抗腐蚀,使用寿命长。
    - 多标准认证: 拥有多项国际安全认证,适用于全球多种应用场景。

    应用案例和使用建议


    FCD系列保险丝广泛应用于电力系统、通信设备和工业控制装置等领域。例如,在太阳能逆变器、数据中心电源管理和风力发电系统中,这些保险丝可以有效地提供过电流保护,确保系统的稳定运行。
    使用建议:在安装过程中,应根据实际应用场合选择合适的额定电流值。此外,定期检查并更换达到使用寿命的保险丝,以确保系统的长期可靠性。

    兼容性和支持


    - 兼容性: 与市场上主流的电气设备和其他保险丝具有良好的兼容性。
    - 支持服务: OptiFUSE公司为购买FCD系列保险丝的客户提供全面的技术支持和售后服务,包括安装指导、故障诊断和维修服务。

    常见问题与解决方案


    - 问题1: 安装过程中保险丝熔断。
    - 解决办法: 检查电路是否存在短路或过载现象。如有问题,请修复后再重新安装。
    - 问题2: 使用过程中保险丝频繁熔断。
    - 解决办法: 核实所选保险丝的额定电流是否符合实际需求。如果需要更大的分断能力,请选择更高额定电流的保险丝。

    总结和推荐


    FCD系列快速反应高分断能力陶瓷保险丝以其快速响应、高分断能力和耐用性等显著特点,在众多应用场景中表现出色。无论是电力系统还是工业控制设备,都能看到它的身影。鉴于其卓越的性能和广泛应用范围,强烈推荐给需要高可靠性过电流保护的各类项目。

FCD-8A参数

参数
熔断电流 -
额定电压-AC 250V
额定电压-DC 250V
熔断特性 快速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 102.2A²S
额定电流 8A
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
包装方式 散装

FCD-8A数据手册

厂牌 PDF简要描述 下载
OPTIFUSE 熔断保险丝 OPTIFUSE FCD-8A FCD-8A数据手册

FCD-8A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.7245 ¥ 6.1365
1000+ $ 0.6325 ¥ 5.3573
1500+ $ 0.621 ¥ 5.2599
库存: 3600
起订量: 522 增量: 1
交货地:
最小起订量为:500
合计: ¥ 3068.25
