FSA-500MA

产品分类: 熔断保险丝
厂牌: OPTIFUSE
产品描述: 250V 0.112A²S 快速熔断 Cartridge,Glass 500mA 底座安装 31.8mm(长度)
供应商型号: 2298-FSA-500MA-ND
供应商: Digi-Key
标准整包数: 1

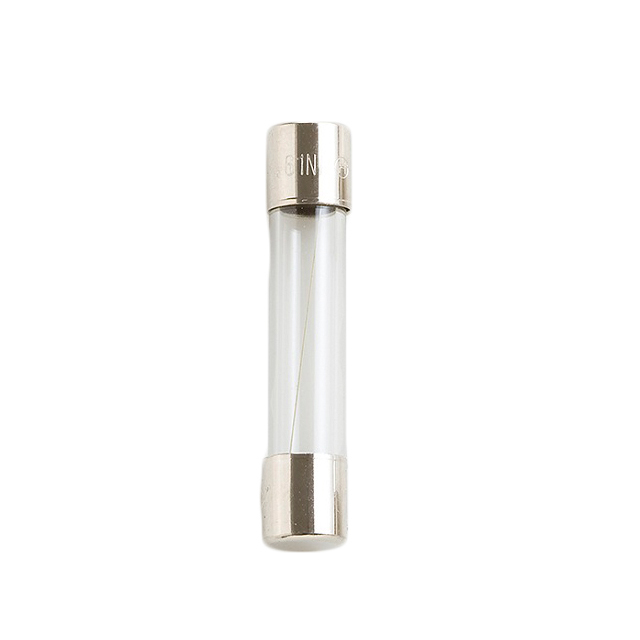

OPTIFUSE 熔断保险丝 FSA-500MA

FSA-500MA概述

    快速反应玻璃管保险丝:FSA/FSA-P 技术手册

    产品简介


    本产品为FSA/FSA-P系列快速反应玻璃管保险丝,采用标准尺寸6.3 X 32mm。这类保险丝广泛应用于各类电子设备中,如电源、电机保护、电子线路板等。该系列保险丝具备响应迅速、过载保护能力强等特点,是电子电路保护的理想选择。

    技术参数


    FSA/FSA-P系列保险丝的技术规格如下:
    | 规格 | 描述 |

    | 额定电流 | 100mA~30A |
    | 最大电压 | 250V AC (AC 32V for 12A~30A) |
    | 分断能力 | 35A @ 250V AC (100mA~1A);100A @ 250V AC (1.2A~3.5A);200A @ 250V AC (4A~10A);300A @ 32V AC (12A~30A) |
    | 工作温度范围 | -55°C 至 +125°C |
    | 物理规格 | 玻璃管体/镀镍黄铜接触头;引线:镀锡铜,直径0.8mm(15A及以下);1mm(16A~30A) |

    产品特点和优势


    FSA/FSA-P系列快速反应玻璃管保险丝具有以下独特功能和优势:
    - 快速响应:能够迅速切断过载电流,防止损坏。
    - 高分断能力:在高压环境下仍能安全断开大电流。
    - 宽泛的工作温度范围:能够在极端环境中稳定工作。
    - 良好的机械强度:采用玻璃管体设计,抗摔抗震能力强。
    这些优势使得FSA/FSA-P系列在工业和商业应用中具有极高的市场竞争力。

    应用案例和使用建议


    FSA/FSA-P系列保险丝可广泛应用于各种电子设备,例如电源管理系统、电机控制、工业自动化设备等。为了确保最佳性能,建议按照以下步骤进行安装和使用:
    - 安装位置:将保险丝安装在电路的输入端,避免在负载侧。
    - 环境要求:确保工作环境温度在-55°C至+125°C之间。
    - 日常维护:定期检查保险丝状态,及时更换损坏或老化部件。

    兼容性和支持


    FSA/FSA-P系列保险丝符合多项国际认证标准,包括UL、UR和CSA,这确保了产品的可靠性和通用性。厂商提供完善的售后服务和技术支持,包括产品维修、更换及咨询。

    常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决方法:
    1. 保险丝频繁熔断
    检查电路是否存在短路或过载情况。如果确认没有故障,考虑更换更高额定电流的保险丝。
    2. 保险丝外观损坏
    避免与化学溶剂长时间接触,可能对保险丝造成损害。应立即更换新的保险丝。

    总结和推荐


    FSA/FSA-P系列快速反应玻璃管保险丝以其快速响应、高分断能力和宽广的工作温度范围,成为电子设备保护的理想选择。如果您需要可靠的过载保护解决方案,强烈推荐使用该系列保险丝。无论是在严苛的工业环境中还是日常商业应用中,FSA/FSA-P系列都能为您提供出色的保护性能。

FSA-500MA参数

参数
熔断电流 -
额定电压-AC 250V
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 0.112A²S
额定电流 500mA
长*宽*高 31.8mm(长度)
安装方式 底座安装
零件状态 在售
包装方式 散装

FSA-500MA数据手册

厂牌 PDF简要描述 下载
OPTIFUSE 熔断保险丝 OPTIFUSE FSA-500MA FSA-500MA数据手册

FSA-500MA封装设计

查看详情并下载
Symbol
Footprint
3D Model
