FSC-5A

产品分类: 熔断保险丝
厂牌: OPTIFUSE
产品描述: 250V 快速熔断 Cartridge,Glass 5A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: FSC-5A
供应商: TME
标准整包数: 1

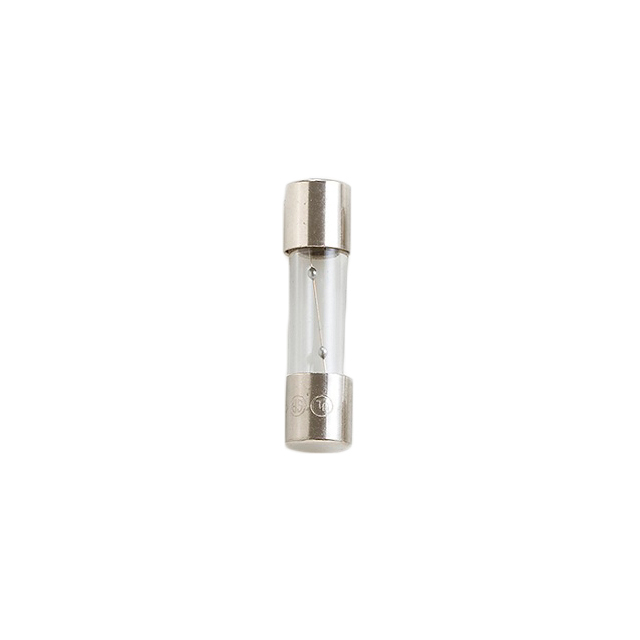

OPTIFUSE 熔断保险丝 FSC-5A

FSC-5A概述

    电子元器件产品技术手册:OptiFuse 快速反应玻璃管保险丝

    1. 产品简介


    本技术手册介绍了OptiFuse公司的快速反应玻璃管保险丝(Fast Acting Glass Tube Fuse),型号为FSC/FSC-P。该产品以其高可靠性、快速反应时间和广泛的应用范围而闻名,适用于各种电路保护需求。主要用于电力系统、工业设备、通信设备、汽车电子等领域,能够有效地防止过电流引起的损坏。

    2. 技术参数


    以下列出了FSC/FSC-P系列保险丝的技术规格:
    | 参数 | 规格 |

    | 类型 | 快速反应玻璃管保险丝 |
    | 尺寸 | 5 x 20 mm |
    | 电压额定值 | 最大 250VAC |
    | 电流额定值 | 100mA 至 16A |
    | 断路能力 | 100A @ 125VAC, 200A @ 250VAC |
    | 冷态电阻 | 0.02697Ω 至 382.8Ω |
    | 工作温度范围 | -55°C 至 +90°C |
    | 包装 | 每盒500个至1000个 |
    | 证书及认证 | UL, cUL, UR, cUR, CSA, PSE, KC |

    3. 产品特点和优势


    - 快速响应时间:能够迅速切断过载电流,有效保护电路免受损坏。
    - 宽泛的工作温度范围:适用于极端环境下,确保稳定可靠运行。
    - 多种电流和电压选择:满足不同应用场景的需求,提供更灵活的选择。
    - 高质量材料:采用耐高温玻璃管和高性能熔丝材料,保证长期使用中的耐用性。

    4. 应用案例和使用建议


    该保险丝在电力系统、工业设备和汽车电子等领域的广泛应用展示了其卓越的性能。例如,在电力传输系统中,可以作为关键的保护装置来避免短路或过载情况下的损害。使用时,建议严格按照手册中的电气特性和断路能力进行配置,以确保最佳效果。此外,安装时应注意正确连接,避免因接触不良而导致的异常现象。

    5. 兼容性和支持


    - 兼容性:该系列保险丝可与其他标准规格的电子设备无缝对接,适用性强。
    - 支持和服务:OptiFuse公司提供了详尽的产品文档和技术支持服务,确保客户在使用过程中获得必要的帮助。

    6. 常见问题与解决方案


    1. 问题:保险丝频繁烧毁,无法正常保护电路。
    - 解决方案:检查电流是否超过额定值,确认负载与保险丝的匹配度,必要时更换更高额定值的保险丝。

    2. 问题:保险丝出现不规则烧断现象。
    - 解决方案:可能因为安装不当或接触不良引起,重新安装并确保接线紧固。

    3. 问题:保险丝使用寿命短。
    - 解决方案:可能是因为过载或环境因素造成,建议调整使用条件或更换更高级别的保险丝。

    7. 总结和推荐


    OptiFuse公司的FSC/FSC-P系列保险丝以其高效的电路保护能力和广泛的适应性,在众多应用场景中表现出色。尽管存在较高的成本,但其优异的品质和可靠的性能使其成为市场上值得信赖的选择。综上所述,强烈推荐在需要高可靠性的电路保护应用中选用该产品。

FSC-5A参数

参数
熔断电流 -
额定电压-AC 250V
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t -
额定电流 5A
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
包装方式 散装

FSC-5A数据手册

厂牌 PDF简要描述 下载
OPTIFUSE 熔断保险丝 OPTIFUSE FSC-5A FSC-5A数据手册

FSC-5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
