MM74HC240WM

厂牌: ON SEMICONDUCTOR
产品描述: onsemi 缓冲器, CMOS系列, SOIC封装, 八通道, 20引脚
供应商型号: 10B-1013971-4
供应商: 国内现货
标准整包数: 1

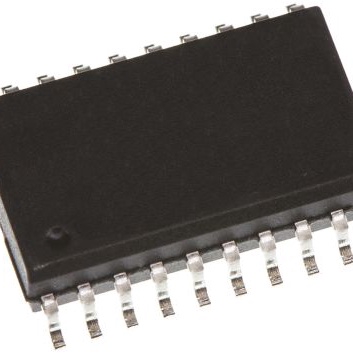

ON SEMICONDUCTOR 缓冲器/驱动器/收发器 MM74HC240WM

MM74HC240WM概述

    MM74HC240 Inverting Octal 3-State Buffer

    产品简介


    MM74HC240是一款高性能的反相八位三态缓冲器,采用先进的硅栅CMOS技术制造。这款缓冲器以其高驱动电流输出而著称,能够在大总线电容负载下实现高速操作。它能够达到的速度几乎相当于低功耗肖特基器件,同时保留了CMOS电路的优点,如高噪声免疫和低功耗。每个缓冲器具有15个LS-TTL等效输入的驱动能力,适合广泛的应用场合。

    技术参数


    - 电源电压范围:2V 至 6V
    - 传播延迟时间(最大值):12ns(45pF负载)
    - 输出电流:±6mA(每引脚)
    - 输入泄漏电流(最大值):1μA(6V时)
    - 输出泄漏电流(最大值):10μA(6V时)
    - 供电电流(最大值):80μA(6V时)
    - 输入电压范围:-1.5V 至 VCC +1.5V
    - 输出电压范围:-0.5V 至 VCC +0.5V
    - 存储温度范围:-65°C 至 +150°C

    产品特点和优势


    1. 高驱动电流输出:具备±6mA的输出电流,可以轻松驱动大量负载。
    2. 宽电源电压范围:电源电压可在2V至6V之间变化,适应不同应用需求。
    3. 低功耗:静默供电电流仅80μA(74系列),适用于电池供电设备。
    4. 高可靠性:所有输入端均配备了静电保护二极管,保护器件免受损坏。
    5. 兼容性强:可与LS-TTL器件无缝对接,应用范围广。

    应用案例和使用建议


    MM74HC240广泛应用于数字逻辑系统、计算机接口、通信设备等领域。例如,在数据总线驱动、状态信号传输等方面表现出色。
    使用建议:
    - 确保在设计中使用合适的负载电容,以确保最佳性能。
    - 使用合适的工作电压范围,避免电压过高导致器件损坏。
    - 注意静电防护,特别是在组装过程中。

    兼容性和支持


    MM74HC240与标准的LS-TTL器件兼容,可以方便地集成到现有系统中。ON Semiconductor提供全面的技术支持,包括在线文档、应用指南和技术支持热线,确保用户能够顺利使用该产品。

    常见问题与解决方案


    - Q: 为什么输出电压不稳定?
    - A: 检查供电电压是否在规定范围内,并确认是否有足够的负载电容。如果问题依旧,请联系技术支持。
    - Q: 静电放电是否会影响器件寿命?
    - A: 是的。所有输入端均配备静电保护二极管,但建议使用防静电措施,以防器件受到损害。

    总结和推荐


    MM74HC240是一款高性能、低功耗的反相八位三态缓冲器,具有广泛的应用范围和良好的市场竞争力。其高驱动电流输出和宽电源电压范围使其成为各种数字逻辑系统的理想选择。结合其良好的技术支持和广泛的兼容性,推荐在多种数字电路设计中使用。
    如果您有任何疑问或需要进一步的帮助,请访问ON Semiconductor官方网站或联系技术支持。

MM74HC240WM参数

参数
最小工作供电电压 2V
输入类型 LS-TTL
每元件位数 4
元件数量 2
输出数量 8
Iq-静态电流 8μA
极性 反相
低电平输出电流 7.8mA
高电平输出电流 7.8mA
逻辑功能 Buffer,Inverting
最大工作供电电压 6V
输出类型 三态
输入数量 8
13mm(Max)
7.6mm(Max)
2.35mm(Max)
通用封装 SOIC-20
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

MM74HC240WM厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

MM74HC240WM数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 缓冲器/驱动器/收发器 ON SEMICONDUCTOR MM74HC240WM MM74HC240WM数据手册

MM74HC240WM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.2078
100+ ¥ 4.774
254+ ¥ 4.774
500+ ¥ 4.3002
1000+ ¥ 3.9236
5000+ ¥ 3.2191
库存: 925
起订量: 24 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.2
