NL17SZ07P5T5G

厂牌: ON SEMICONDUCTOR
产品描述: 1mA 非反相 漏极开路 1 1 1 1 1.65V 5.5V 24mA Buffer,Non-Inverting SOT-953 贴片安装,黏合安装 1mm*800μm*370μm
供应商型号: FL-NL17SZ07P5T5G
供应商: 海外现货
标准整包数: 1

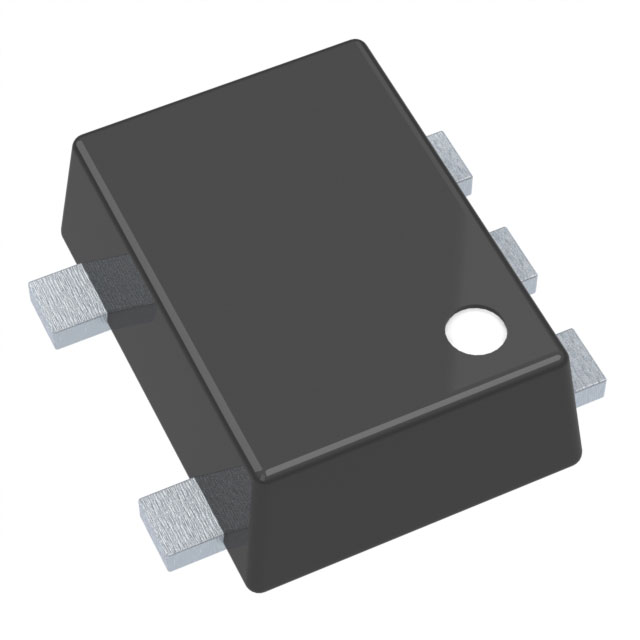

ON SEMICONDUCTOR 缓冲器/驱动器/收发器 NL17SZ07P5T5G

NL17SZ07P5T5G概述

    # 单非反相缓冲器 NL17SZ07 技术手册

    产品简介


    NL17SZ07 是一款单个非反相缓冲器,具有开漏输出。该器件适用于需要高集成度和紧凑封装的应用场合。NL17SZ07 可用于多种数字电路中,提供从逻辑电平转换到信号驱动的各种功能。其小巧的封装使其特别适合便携式设备、手持设备和小型嵌入式系统中的应用。

    技术参数


    主要电气参数
    - 工作电压范围:1.65 V 至 5.5 V
    - 输入/输出过压容限:最高可达 5.5 V
    - 带载能力:可吸收 24 mA(在 3.0 V)
    - 传播延迟:最短 2.1 ns(在 5 V 时)
    其他规格
    - 封装选项:SC-88A、SC-74A、SOT-553、SOT-953 和 UDFN6
    - 芯片复杂度:< 100 FETs
    - 热阻:根据不同封装类型变化,如 SC-88A 约为 377°C/W
    - 存储温度范围:-65°C 至 +150°C
    物理特性
    - 输入电容:2.5 pF(在 5.5 V 时)
    - 输出电容:4.0 pF(在 5.5 V 时)

    产品特点和优势


    NL17SZ07 具有以下几个显著特点和优势:
    - 宽电压范围:能够在 1.65 V 到 5.5 V 的范围内正常工作。
    - 高输入容限:能够承受高达 5.5 V 的过压,增强了抗干扰能力。
    - 低传播延迟:最短仅需 2.1 ns,保证高速信号传输。
    - 紧凑封装:多种小尺寸封装选择,满足不同应用需求。

    应用案例和使用建议


    应用案例
    NL17SZ07 常用于各种逻辑电平转换、信号缓冲和电平驱动场合。例如,在数字电路中作为分立器件使用,或在模拟信号处理电路中作为信号预处理单元。
    使用建议
    - 在设计时应考虑电路的电源稳定性,特别是在高低电平切换时。
    - 使用时注意信号线的长度和走线方式,以避免不必要的信号反射和干扰。
    - 结合外部上拉电阻以确保开漏输出的正确操作。

    兼容性和支持


    兼容性
    NL17SZ07 支持与多种标准逻辑电路兼容,特别是其他带有相同工作电压范围的器件。其开放式的输出结构使得它能够方便地与其他逻辑电平接口进行连接。
    厂商支持
    ON Semiconductor 提供了详尽的技术文档和支持,包括设计指南、应用笔记和技术咨询。用户可以通过电话、邮件等多种方式获取技术支持和服务。

    常见问题与解决方案


    问题一:过热问题
    - 解决方法:检查散热措施是否到位,确保器件在额定的工作温度范围内运行。
    问题二:工作不稳定
    - 解决方法:确认输入信号的质量和稳定性,确保电压和电流处于规定的范围内。
    问题三:噪声干扰
    - 解决方法:增加滤波电路或者使用屏蔽措施减少电磁干扰。

    总结和推荐


    综合评估
    NL17SZ07 是一款高性能的单非反相缓冲器,具有宽工作电压范围、低传播延迟和高输入容限等优势。其紧凑的封装使得它非常适合空间受限的设计场景。ON Semiconductor 提供的技术支持和广泛的产品文档也为用户提供了良好的使用体验。
    推荐使用
    强烈推荐 NL17SZ07 用于需要高速信号处理和逻辑电平转换的场合。无论是便携式设备还是工业自动化控制,NL17SZ07 都是一款值得信赖的选择。

NL17SZ07P5T5G参数

参数
低电平输出电流 24mA
输入类型 -
最大工作供电电压 5.5V
高电平输出电流 -
输入数量 1
最小工作供电电压 1.65V
极性 非反相
Iq-静态电流 1mA
元件数量 1
输出类型 漏极开路
每元件位数 1
逻辑功能 Buffer,Non-Inverting
输出数量 1
长*宽*高 1mm*800μm*370μm
通用封装 SOT-953
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

NL17SZ07P5T5G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NL17SZ07P5T5G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 缓冲器/驱动器/收发器 ON SEMICONDUCTOR NL17SZ07P5T5G NL17SZ07P5T5G数据手册

NL17SZ07P5T5G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0248 ¥ 0.2104
库存: 136000
起订量: 23983 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.21
