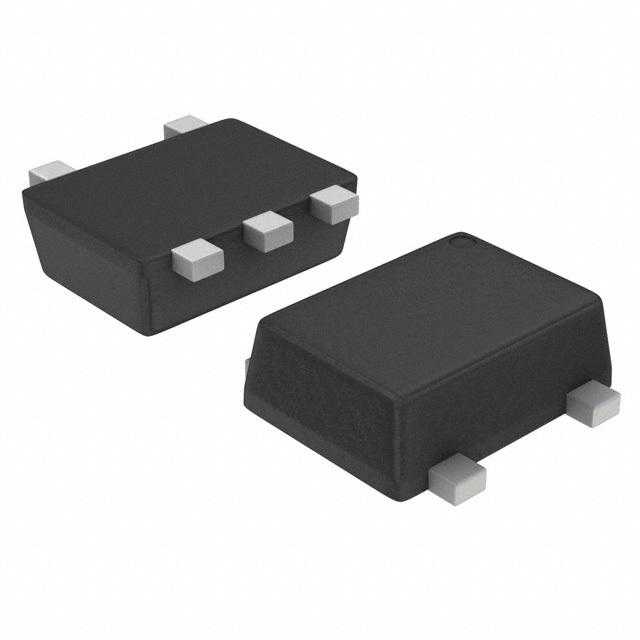

NL17SZ126XV5T2G

厂牌: ON SEMICONDUCTOR
产品描述: 1μA 非反相 三态 1 1 1 1 1.65V 5.5V 32mA 缓冲器,非反向 32mA SOT 贴片安装
供应商型号: FL-NL17SZ126XV5T2G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 缓冲器/驱动器/收发器 NL17SZ126XV5T2G

NL17SZ126XV5T2G概述

    非反相3态缓冲器NL17SZ126 技术手册

    1. 产品简介


    NL17SZ126 是一款非反相3态缓冲器,具有超小封装。该产品主要设计用于1.65V至5.5V的工作电压范围。它具有高可靠性,且通过了AEC-Q100认证,适合用于汽车及工业控制等领域。

    2. 技术参数


    - 供电电压:1.65 V至5.5 V(适用于SC-88A和SC-74A)
    - 输入输出过压耐受性:高达5.5 V
    - 三态输出漏电流:±5.0 μA(1.65 V至5.5 V)
    - 源/灌电流:24 mA(3.0 V时)
    - 传播延迟:2.0 ns 至 4.8 ns(4.5 V至5.5 V)
    - 热阻:154 °C/W(UDFN6)
    - 存储温度范围:-65°C 至 +150°C
    - 封装类型:SC-88A, SC-74A, SOT-553, SOT-953 和 UDFN6

    3. 产品特点和优势


    - 小型化封装:采用多种微型封装,适用于空间受限的应用场合。
    - 低功耗:最大供电电流为100 mA,适合便携式和电池驱动的设备。
    - 抗干扰能力:可承受5.5 V的过电压,提升了系统的稳定性和可靠性。
    - 兼容性好:适合多种工作电压环境,适应性强。

    4. 应用案例和使用建议


    - 汽车电子:由于支持AEC-Q100认证,适用于汽车传感器信号处理。
    - 工业自动化:例如机器视觉系统中的信号转换。
    - 消费电子:用于平板电脑、智能手机等设备中的信号调节。
    使用建议:
    - 在设计电路时考虑散热问题,特别是在高频应用下。
    - 使用带合适阻值的外部电阻来确保足够的负载驱动能力。

    5. 兼容性和支持


    - 与其他电子元器件兼容性良好,可以方便地集成到现有的电子系统中。
    - 厂商提供技术支持,包括详细的技术文档、样品支持等服务。

    6. 常见问题与解决方案


    - 问题1:电源电流过大。
    - 解决方案:检查负载是否过大,增加外部限流电阻。
    - 问题2:过电压损坏。
    - 解决方案:确认所有输入输出电压均在额定范围内,并使用合适的稳压电路保护。
    - 问题3:信号延迟长。
    - 解决方案:减小负载电容,调整输入信号频率以匹配最佳响应速度。

    7. 总结和推荐


    NL17SZ126 非反相3态缓冲器以其小型化、高可靠性和广泛适用性成为理想的信号处理选择。适用于各种复杂应用场景,尤其是在汽车和工业控制领域表现出色。建议电子工程师和设计师根据具体需求选用该产品,以获得高性能和可靠的系统设计。

NL17SZ126XV5T2G参数

参数
输出数量 1
输出类型 三态
Iq-静态电流 1μA
高电平输出电流 32mA
最小工作供电电压 1.65V
元件数量 1
输入数量 1
逻辑功能 缓冲器,非反向
每元件位数 1
极性 非反相
低电平输出电流 32mA
最大工作供电电压 5.5V
输入类型 -
1.7mm(Max)
1.3mm(Max)
600μm(Max)
通用封装 SOT
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NL17SZ126XV5T2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NL17SZ126XV5T2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 缓冲器/驱动器/收发器 ON SEMICONDUCTOR NL17SZ126XV5T2G NL17SZ126XV5T2G数据手册

NL17SZ126XV5T2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0238 ¥ 0.1998
库存: 116000
起订量: 25256 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.19
