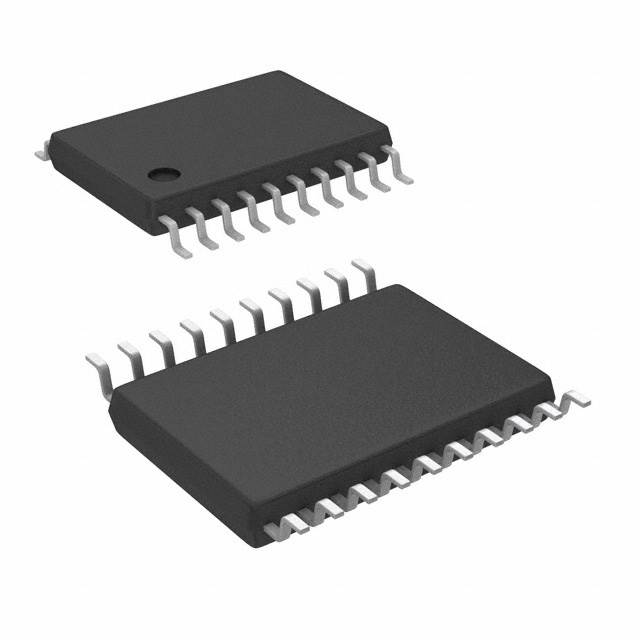

NLV74LCX245DTR2G

厂牌: ON SEMICONDUCTOR
产品描述: 10mA 非反相 三态 1 8 2V 5.5V 24mA Non-Inverting,Transceiver 24mA TSSOP-20 贴片安装,黏合安装
供应商型号: CY-NLV74LCX245DTR2G
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 缓冲器/驱动器/收发器 NLV74LCX245DTR2G

NLV74LCX245DTR2G概述

    MC74LCX245低电压CMOS八位总线收发器技术手册

    1. 产品简介


    MC74LCX245是一款高性能、非反相八位总线收发器,适用于2.0到5.5伏的供电电压。这款收发器具有高阻抗TTL兼容输入,可显著降低输入驱动器的电流负载;同时,TTL兼容输出提供了更好的开关噪声性能。其VI规范为5.5伏,允许MC74LCX245的输入端可以安全地由5伏设备驱动(如果VCC低于5.0伏)。MC74LCX245适合用于存储器地址驱动和所有以TTL电平为基础的总线导向型收发器应用。

    2. 技术参数


    - 供电电压:2.0至5.5伏
    - 输入电压:0至5.5伏
    - 输出电压:0至VCC(最大值5.5伏)
    - 输入引脚耐压:最高5.5伏
    - 驱动能力:每个引脚24毫安(源和汲)
    - 工作温度范围:-55°C 至 +125°C
    - 静态功耗:各逻辑状态下的电流均为10微安
    - 传播延迟:从输入到输出的最大传播延迟为7纳秒
    - 电源电流:每个供电引脚的最大电流为±100毫安
    - 存储温度范围:-65°C 至 +150°C

    3. 产品特点和优势


    - 宽电压范围:可兼容2.0至5.5伏的工作电压
    - 5伏耐压输入:可以直接兼容5伏TTL逻辑电平
    - 热插拔能力:支持在线插入和移除
    - 低静态电流:每个逻辑状态下的静态电流仅10微安
    - 高ESD性能:人体模型超过2000伏,机器模型超过200伏
    - 符合汽车级标准:带有NLV前缀,AEC-Q100认证且具备PPAP能力
    - 环保材料:无铅、无卤素、无BFR,符合RoHS标准

    4. 应用案例和使用建议


    MC74LCX245广泛应用于存储器地址驱动、总线通信等领域。根据手册中的描述,此器件适用于需要高可靠性的工业控制和汽车电子系统。为了提高系统的稳定性和可靠性,在使用时建议遵循以下建议:
    - 确保输入信号满足最小和最大电压要求,避免过压损坏。
    - 在实际布板时,应尽量减少引线长度,以减少噪声干扰。
    - 在高湿度环境下使用时,应注意器件的防潮措施。

    5. 兼容性和支持


    MC74LCX245具有出色的兼容性,可直接与其他5伏TTL逻辑电路接口。此外,制造商提供详细的封装信息和焊接指南,确保用户能够顺利进行组装和测试。若遇到任何技术支持问题,可通过官方渠道获取帮助。

    6. 常见问题与解决方案


    - 问题1:如何正确接地?
    解决方案:确保所有接地引脚通过短而粗的走线连接到单个接地平面。

    - 问题2:传输方向设置错误怎么办?
    解决方案:检查T/R引脚的设置,确保它与所需的数据流方向一致。

    - 问题3:如何验证输出是否处于高阻态?
    解决方案:使用万用表测量相应的输出端口,确认其输出电压为浮动状态。

    7. 总结和推荐


    综上所述,MC74LCX245是一款设计精良、性能卓越的低电压CMOS八位总线收发器。它具有广泛的电压范围和强大的输入/输出能力,特别适用于需要高可靠性和低功耗的应用场合。无论是工业控制还是汽车电子领域,它都是一个值得信赖的选择。我们强烈推荐使用MC74LCX245来构建高效、稳定的系统。

NLV74LCX245DTR2G参数

参数
低电平输出电流 24mA
最大工作供电电压 5.5V
元件数量 1
输出类型 三态
逻辑功能 Non-Inverting,Transceiver
Iq-静态电流 10mA
最小工作供电电压 2V
高电平输出电流 24mA
输出数量 -
输入类型 -
输入数量 -
每元件位数 8
极性 非反相
6.6mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 TSSOP-20
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装
