NLU1GT126MUTCG

厂牌: ON SEMICONDUCTOR
产品描述: 1μA 非反相 三态 1 1 1 1 1.65V 5.5V 8mA Buffer,Non-Inverting 8mA DFN 贴片安装,黏合安装 1.2mm(长度)*1mm(宽度)
供应商型号: FL-NLU1GT126MUTCG
供应商: 海外现货
标准整包数: 1

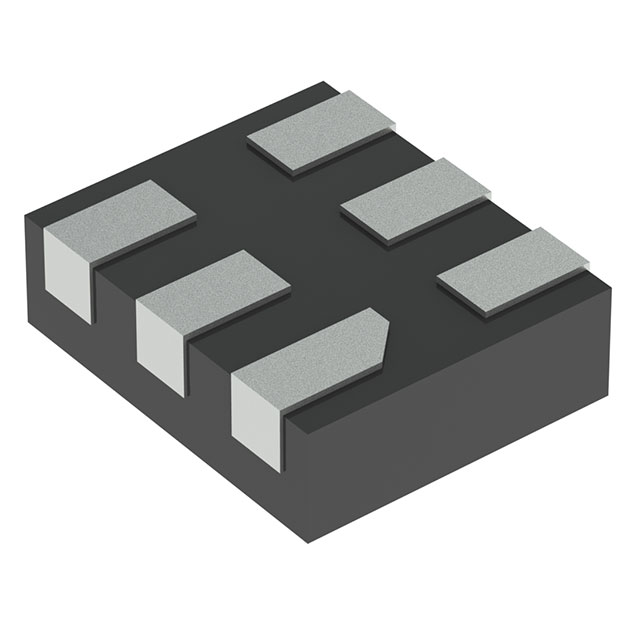

ON SEMICONDUCTOR 缓冲器/驱动器/收发器 NLU1GT126MUTCG

NLU1GT126MUTCG概述

    NLU1GT126 Non-Inverting 3-State Buffer Technical Overview

    1. 产品简介


    NLU1GT126 是一种高精度的非反相三态缓冲器,属于先进CMOS技术。它具有超小型封装,输入端兼容TTL类型的阈值电压,输出则提供完整的5.0V CMOS电平输出摆幅。此外,该器件在输入和输出结构方面提供了电压高达7.0V时的保护功能,无论供电电压如何。
    - 产品类型:非反相三态缓冲器
    - 主要功能:高精度非反相缓冲处理和三态控制
    - 应用领域:广泛应用于数字电路设计、微处理器接口、以及其他需要高精度和高速度的应用场合。

    2. 技术参数


    以下是根据技术手册整理出的主要技术规格和性能参数:
    - 供电电压范围:1.65V 至 5.5V
    - 输入电压范围:0V 至 5.5V
    - 输出电压范围:0V 至 5.5V
    - 低电平输入电压:0.53V 至 0.8V
    - 高电平输入电压:1.4V 至 2.0V
    - 低电平输出电压:0V 至 0.1VCC
    - 高电平输出电压:VCC 的 0.8 倍以上
    - 传播延迟:3.8 ns (典型值)
    - 功耗:2μA(最大)
    - 输入泄漏电流:±1μA
    - 电源电流:40μA(最大)

    3. 产品特点和优势


    NLU1GT126 主要具备以下特点和优势:
    - 高速处理:传播延迟仅为3.8 ns(典型值),保证高速数据传输。
    - 低功耗:最大功耗仅2μA,非常适合电池供电的便携式设备。
    - 兼容性强:输入兼容TTL类型,输出兼容CMOS类型,可广泛应用于各种系统。
    - 保护机制:输入和输出保护能力达到7.0V,增强了可靠性。
    - 小尺寸:超小型封装(如UDFN6)设计,适用于空间受限的应用场景。

    4. 应用案例和使用建议


    - 应用场景:NLU1GT126 广泛应用于各种数字电路中,比如微处理器接口、数据总线扩展器等。例如,在存储设备中,它可以作为数据缓存缓冲器,确保数据稳定传输。
    - 使用建议:在使用过程中,确保所有输入电压都在规定的范围内,避免超出最大额定值,以防止损坏。同时,注意散热管理,特别是在连续高负载条件下。

    5. 兼容性和支持


    - 兼容性:该器件与其他CMOS或TTL逻辑器件有良好的兼容性,可以轻松集成到现有的电路设计中。
    - 支持和维护:制造商提供详细的技术文档和支持服务,可以通过官方网站获取最新的技术支持和更新信息。

    6. 常见问题与解决方案


    - 问题1:器件无法正常工作。
    - 解决方案:检查供电电压是否在规定范围内,确认输入信号符合TTL规范。
    - 问题2:传播延迟过大。
    - 解决方案:确保信号上升时间和下降时间在推荐范围内,尽量减少外部负载电容。
    - 问题3:器件出现热关机。
    - 解决方案:检查散热措施,确保器件温度不超过最大工作温度。

    7. 总结和推荐


    NLU1GT126 是一款性能优异的非反相三态缓冲器,具备高精度、低功耗和强兼容性等优点,适用于多种数字电路设计。通过对其技术和性能参数的详细分析,我们可以得出如下结论:NLU1GT126 在多个应用场景中表现良好,且具有较强的市场竞争力。我们强烈推荐使用此器件来提高设计的可靠性和灵活性。

NLU1GT126MUTCG参数

参数
极性 非反相
输出类型 三态
元件数量 1
输出数量 1
低电平输出电流 8mA
Iq-静态电流 1μA
输入类型 -
每元件位数 1
高电平输出电流 8mA
最大工作供电电压 5.5V
最小工作供电电压 1.65V
输入数量 1
逻辑功能 Buffer,Non-Inverting
长*宽*高 1.2mm(长度)*1mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装

NLU1GT126MUTCG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NLU1GT126MUTCG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 缓冲器/驱动器/收发器 ON SEMICONDUCTOR NLU1GT126MUTCG NLU1GT126MUTCG数据手册

NLU1GT126MUTCG封装设计

查看详情并下载
Symbol
Footprint
3D Model
