FPF1320UCX

产品分类: LED驱动器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 外设控制器, 表面贴装安装, WLCSP封装, 6引脚
供应商型号: 2822587
供应商: 海外现货
标准整包数: 5

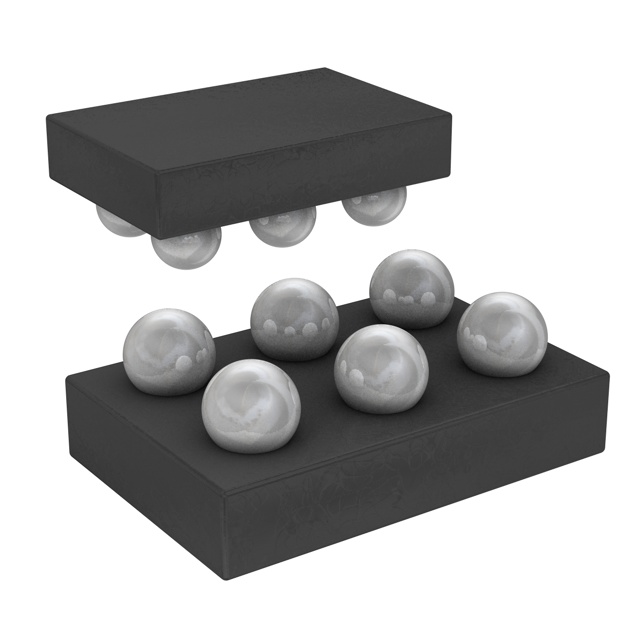

ON SEMICONDUCTOR LED驱动器 FPF1320UCX

FPF1320UCX概述

    # FPF1320 / FPF1321 — IntelliMAX™ Dual-Input Single-Output Advanced Power Switch

    产品简介


    FPF1320/FPF1321是来自Semiconductor Components Industries, LLC的一款双输入单输出(DISO)负载开关芯片,集成了两个通道的P通道MOSFET开关及一系列模拟功能。它具有先进的功率源切换能力、快速断开特性和反向电流阻断功能,广泛应用于智能手机、平板电脑、便携式设备以及支持近场通信(NFC)的SIM卡电源等领域。此款芯片采用了先进的IntelliMAX™技术,在性能和功耗管理上表现出色,能够满足现代电子设备对高效能电源管理的需求。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 1.5 5.5 | V |
    | 每通道最大连续电流 1.5 | A |
    | 短路保护 9~15 | µA |
    | 开启电阻(典型值) | 50 mΩ |
    | 峰值开启时间 | 120 250 | µs |
    | 峰值关闭时间 | 15 335 | µs |
    其他关键特性包括:
    - 快速放电功能(仅FPF1321)
    - 输入选通逻辑符合JESD76标准
    - 高静电防护等级:人体模式>6 kV;接触放电>8 kV

    产品特点和优势


    FPF1320/FPF1321的主要亮点在于其高集成度和高性能表现:
    1. 双电源无缝切换:通过内置的高级“先断后接”控制逻辑实现平稳的电源转换。
    2. 真反向电流阻断(TRCB):有效防止输出到输入的反向电流流动,即使在关机状态下也能提供保护。
    3. 低导通电阻(RON):仅50 mΩ(典型值),极大降低了能耗。
    4. 逻辑兼容性:支持逻辑CMOS接口,适用于GPIO控制。
    5. 紧凑封装:采用WLCSP封装形式,尺寸仅为1.0 mm × 1.5 mm,适合空间受限的应用场合。
    这些特点使其成为消费类电子设备的理想选择,特别是在需要高性能电源管理和严格功耗控制的应用中。

    应用案例和使用建议


    FPF1320/FPF1321广泛应用于以下领域:
    - 智能电话和平板电脑:用于内部多电源路径的选择和管理。
    - NFC SIM卡电源供应:确保安全可靠的通信连接。
    - 便携式设备:如可穿戴设备,对低功耗有极高要求。
    对于实际使用情况,建议在设计时注意以下几点:
    1. 在VINA/VINB引脚附近添加至少1 µF的陶瓷电容以减少启动时的浪涌电流影响。
    2. 尽量缩短PCB走线长度,并优化电源和接地平面的设计以降低寄生效应。
    3. 若需快速放电,则选用FPF1321型号,并确保EN引脚正确配置。

    兼容性和支持


    FPF1320/FPF1321完全兼容各类GPIO控制器,并可通过内部下拉电阻简化电路设计。此外,ON Semiconductor提供了详尽的技术文档和技术支持服务,包括样品申请、定制化开发以及长期供货保障。

    常见问题与解决方案


    1. 问题:设备启动时出现明显的电压跌落现象。
    - 解决方法:检查输入电容值是否足够大,推荐使用≥1 µF陶瓷电容器。

    2. 问题:无法正确执行电源切换操作。
    - 解决方法:确认SEL和EN引脚信号连接无误且遵循正确的高低电平定义。

    总结和推荐


    综上所述,FPF1320/FPF1321是一款高性能、高度可靠的小型化电源管理芯片,尤其适合移动设备领域。其出色的真反向电流阻断能力和低功耗设计为设计师带来了极大的灵活性和便利性。因此,我们强烈推荐此款产品用于需要复杂电源切换逻辑的场景中。

FPF1320UCX参数

参数
效率 -
最大输出电压 -
输出电流 1.5A
功率 -
输出数量 1
调光方式 -
最小输出电压 -
最大输入电压 5.5V
拓扑 高端
最小输入电压 -
长*宽*高 1.46mm*960μm*630μm
通用封装 BGA
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FPF1320UCX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FPF1320UCX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LED驱动器 ON SEMICONDUCTOR FPF1320UCX FPF1320UCX数据手册

FPF1320UCX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 5.1274
10+ ¥ 3.8844
100+ ¥ 3.4804
500+ ¥ 3.4183
3000+ ¥ 3.3561
9000+ ¥ 3.3561
24000+ ¥ 3.3561
45000+ ¥ 3.3561
库存: 9463
起订量: 15 增量: 0
交货地:
最小起订量为:10
合计: ¥ 38.84
