NCV78703MW0R2G

产品分类: LED驱动器
厂牌: ON SEMICONDUCTOR
产品描述: SPI,PWM Step-Up (Boost) 3 60V QFN-24-EP 贴片安装,黏合安装
供应商型号:
供应商:
标准整包数: 0

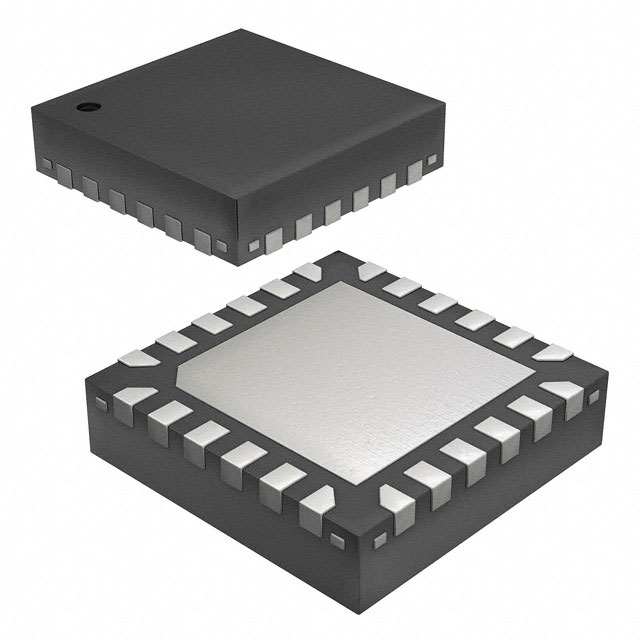

ON SEMICONDUCTOR LED驱动器 NCV78703MW0R2G

NCV78703MW0R2G概述

    NCV78703 多相升压LED驱动器技术手册

    1. 产品简介


    NCV78703是一款单芯片高效率升压控制器,专为汽车前照明应用设计,如远光灯、近光灯、日间行车灯(DRL)、转向指示灯、雾灯、静态转弯灯等。此器件特别适用于高电流LED应用,配合NCV78723(双通道降压)/713(单通道),提供一个完整的多路LED驱动解决方案,最高可驱动至60V电压。

    2. 技术参数


    - 供电电压:电池电压(VBB)5V 至 30V
    - 逻辑电压:VDD 3.1V 至 3.5V
    - 驱动器电压:VDRIVE 9.7V 至 10.7V(设置为1111)
    - 输出电流:最大输出电流可达500mA
    - 工作频率:系统振荡频率(FOSC10M)7MHz 至 13MHz
    - 过电压保护:过电压阈值最高可达67.9V
    - 电磁兼容性:低EMC发射

    3. 产品特点和优势


    - 单芯片设计:减少外部组件,简化系统设计。
    - 多功能性:支持多种LED照明应用,如远光灯、近光灯、日间行车灯等。
    - 高效率:高整体效率,节省能源。
    - SPI编程:通过SPI接口动态控制系统参数,便于实现灵活配置。

    4. 应用案例和使用建议


    典型应用:主要用于汽车前照灯系统,如远光灯、近光灯、日间行车灯、转向指示灯等。
    - 使用建议:根据应用需求,确保电池电压和逻辑电压满足推荐范围。同时,选择适当的外部电阻分压比(如34),以确保系统稳定运行。

    5. 兼容性和支持


    - 兼容性:与其他电子元器件(如特定型号的开关管、二极管等)高度兼容,方便进行系统集成。
    - 支持:制造商提供全面的技术文档和支持服务,确保用户能够顺利部署和维护系统。

    6. 常见问题与解决方案


    - 问题1:电池电压不稳定,导致驱动器性能不佳。
    - 解决方案:检查并调整电池连接线,确保电压稳定。
    - 问题2:系统振荡频率不稳定,影响LED亮度。
    - 解决方案:检查系统振荡电路,更换损坏的晶体振荡器。
    - 问题3:过电压保护功能失效。
    - 解决方案:确认外部分压电阻的分压比设置正确,检查是否有外部干扰。

    7. 总结和推荐


    总结:NCV78703 是一款集高效率和多功能性于一体的LED驱动器,特别适用于汽车前照灯系统。其内置的电流模式电压升压控制器和SPI接口使得它具备高度灵活性和可靠性。
    推荐:强烈推荐使用NCV78703,尤其是在需要高性能和多功能性的汽车照明系统中。该器件具有广泛的应用前景和市场竞争力。

NCV78703MW0R2G参数

参数
最小输入电压 -
拓扑 Step-Up (Boost)
效率 -
输出数量 3
最大输出电压 60V
调光方式 SPI,PWM
最小输出电压 -
功率 -
输出电流 -
最大输入电压 -
通用封装 QFN-24-EP
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

NCV78703MW0R2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV78703MW0R2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LED驱动器 ON SEMICONDUCTOR NCV78703MW0R2G NCV78703MW0R2G数据手册

NCV78703MW0R2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
