NCV78663DQ0R2G

产品分类: LED驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 40V PWM 升压,降压 1.2A 2 5V 60V SOP 贴片安装 10.3mm(长度)*7.5mm(宽度)
供应商型号: FL-NCV78663DQ0R2G
供应商: 海外现货
标准整包数: 1

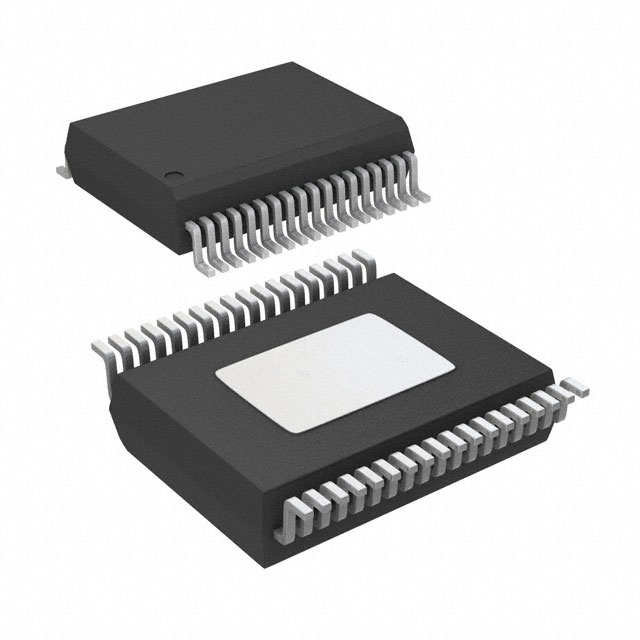

ON SEMICONDUCTOR LED驱动器 NCV78663DQ0R2G

NCV78663DQ0R2G概述


    产品简介


    产品名称:NCV78663
    产品类型:单芯片高效率智能电源稳流器及双LED驱动器
    主要功能:
    - 支持高达60V的两个独立LED灯串驱动
    - 集成了电压提升控制器
    - 提供平均电流调节通过LED
    - 具备脉宽调制(PWM)调光功能
    - 内置过热保护机制
    应用领域:
    - 汽车前照明系统,如远光灯、近光灯、日间行车灯(DRL)、转向指示灯、雾灯、静态拐角照明等

    技术参数


    - 电池供应电压 (VBB):5V ~ 40V
    - 电池供应电流 (IBB):最大20mA
    - 逻辑供应输出电流 (IDD):最大10mA
    - VDRIVE(用于LED门极驱动电路的10V供电)
    - 输出电压范围:9V ~ 11V
    - DC输出电流能力:最大190mA
    - VDD(3V低电压模拟数字供电)
    - 输出电压范围:2.9V ~ 3.1V
    - 输出电流能力:最大200mA
    - VBOOSTM3V(高侧辅助供电)
    - 输出电压范围:-3.6V ~ -2.9V
    - 输出电流能力:最大200mA
    - 系统振荡器频率 (FOSC4M):3.5MHz ~ 4.5MHz
    - 开关频率:11.5MHz ~ 22MHz
    - 过温关断阈值温度 (TSD):163°C ~ 175°C
    - 过流检测 (OCD):1.4A ~ 3A

    产品特点和优势


    独特功能:
    - 采用单芯片设计,实现了高效的功率稳流和LED驱动
    - 可根据需求定制输出电流和电压
    - 集成的诊断功能,适用于汽车前照明系统的多种应用
    - 可编程输入电流限制,有效提高能效和可靠性
    - 脉宽调制(PWM)调光支持广泛的频率范围,降低电磁干扰(EMC)
    市场竞争力:
    - 减少外部组件的需求,简化设计和降低成本
    - 提供灵活的控制接口(SPI),允许动态调整系统参数
    - 强大的过热保护机制,延长产品寿命

    应用案例和使用建议


    典型应用:
    - 远光灯
    - 近光灯
    - 日间行车灯(DRL)
    - 停车灯或位置灯
    - 转向指示灯
    - 雾灯
    - 静态拐角照明
    使用建议:
    - 为了实现最佳性能,需遵循应用图中所示的连接规则,例如将TEST1和TEST2引脚连接到GND
    - 在应用时,需注意电容和电阻的选择,以确保稳定的通信并满足特定的应用噪声要求
    - 针对不同应用场景,需合理设置SPI参数以优化电流和电压

    兼容性和支持


    兼容性:
    - 本产品可与微控制器配合使用,提供高度灵活性
    支持和服务:
    - 有关详细订单和运输信息,请参见数据表第36页的封装尺寸部分
    - 客户可以联系制造商获取技术支持和售后服务

    常见问题与解决方案


    常见问题:
    1. 如何处理电池电压波动?
    - 确保电池电压稳定在规定的范围内,必要时增加稳压电路
    2. 如何优化电流和电压的定制化设置?
    - 通过SPI接口进行精确设置,参考技术手册中的配置指南
    3. 如何减少电磁干扰(EMC)?
    - 使用适当的滤波电容和电阻,遵循推荐的PCB布局指南
    解决方案:
    1. 在不稳定环境下使用稳压器
    2. 根据具体应用需求调整SPI配置
    3. 选择合适的电容和电阻值,并按推荐进行PCB布局

    总结和推荐


    综合评估:
    - NCV78663是专为汽车前照明系统设计的高效单芯片解决方案,具备出色的电流和电压调节能力
    - 通过集成多种保护机制和多功能控制接口,能够满足多样化应用需求
    - 优秀的灵活性和定制化能力,使得其在市场上的竞争力显著增强
    推荐使用:
    - 强烈推荐使用NCV78663,特别适合需要高效、可靠LED驱动和电流调节的汽车前照明系统项目
    总之,NCV78663凭借其高效性、可靠性和丰富的功能,在市场上具有很高的应用价值和竞争力,值得广泛推广和使用。

NCV78663DQ0R2G参数

参数
输出数量 2
最小输出电压 -
最小输入电压 5V
调光方式 PWM
最大输入电压 40V
功率 -
拓扑 升压,降压
输出电流 1.2A
效率 -
最大输出电压 60V
长*宽*高 10.3mm(长度)*7.5mm(宽度)
通用封装 SOP
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NCV78663DQ0R2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV78663DQ0R2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LED驱动器 ON SEMICONDUCTOR NCV78663DQ0R2G NCV78663DQ0R2G数据手册

NCV78663DQ0R2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
