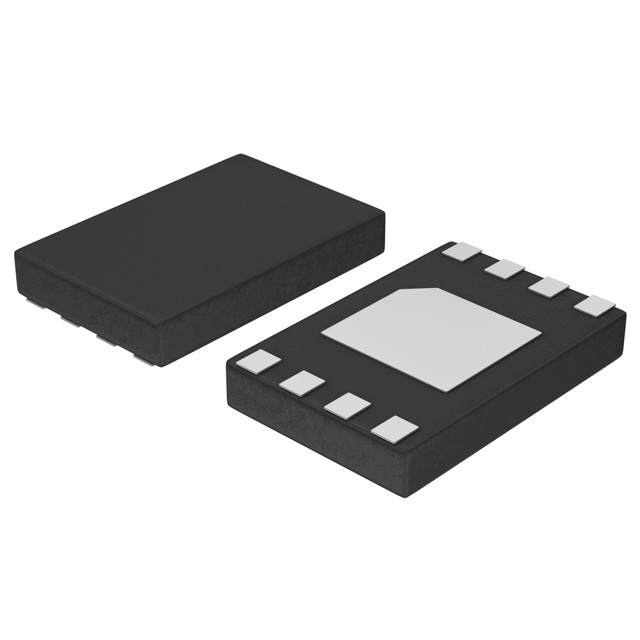

EMI7204MUTAG

产品分类: EMI滤波器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 单向EMI 滤波器和 ESD 保护器, 贴片安装, U-DFN1713封装, 最小击穿电压 9V
供应商型号: 30C-EMI7204MUTAG UDFN-8
供应商: 国内现货
标准整包数: 1
ON SEMICONDUCTOR EMI滤波器 EMI7204MUTAG

EMI7204MUTAG概述

    四通道至八通道LC EMI滤波器与集成ESD保护
    本文旨在对型号为EMI7204MU、EMI7206MU和EMI7208MU的四通道至八通道LC EMI滤波器进行详细解读。这些产品以其高性能、小尺寸和集成式ESD保护而著称,适用于多种需要减少无线干扰的应用场景。

    1. 产品简介


    产品类型:四通道至八通道LC EMI滤波器,集成了ESD保护功能。
    主要功能:结合了LC(电感-电容)滤波技术和ESD保护,用于过滤电磁干扰并提供静电放电保护。
    应用领域:广泛应用于无线手持设备、LCD和摄像头数据线的EMI过滤,以及I/O端口和键盘的EMI过滤和保护。

    2. 技术参数


    | 参数 | 规格值 |

    | 电感L | 17 nH |
    | 电容C | 12 pF |
    | 截止频率 | 250 MHz |
    | 停带衰减 | 800 MHz至6.0 GHz,大于-23 dB |
    | 工作电压 | 最大反向工作电压VRWM为5.0 V |
    | 静态漏电流IR | VRWM=3.3 V时,0.1~1.0 μA |
    | 端子温度范围 | -40℃至85℃ |
    | 储存温度范围 | -65℃至150℃ |

    3. 产品特点和优势


    16 kV ESD保护:每个通道具有16 kV级别的接触放电ESD保护能力,符合IEC61000-4-2标准。
    卓越的S21性能:17 nH的电感和12 pF的电容配置,实现了250 MHz的截止频率和从800 MHz到6.0 GHz超过-23 dB的停带衰减。
    系统级解决方案:以低功耗、高性价比的方式提供滤波和保护功能,特别适合空间受限的应用场景。
    无铅封装:采用无铅环保材料制造,符合行业环保要求。

    4. 应用案例和使用建议


    这些滤波器在无线手持设备中广泛应用,可以有效过滤来自2G/3G、GPS、蓝牙及WLAN信号的干扰。例如,在一个相机或显示接口的数据线上应用此滤波器时,可以根据数据率选择合适的通道数量来确保信号完整性。
    使用建议:
    - 确保所有通道正确接地以保证最佳性能。
    - 考虑信号带宽需求选择合适的滤波器型号。
    - 在复杂电路设计中,还需考虑PCB布局对滤波效果的影响。

    5. 兼容性和支持


    EMI720xMU系列与标准的表面贴装工艺兼容,适用于自动组装生产线。厂商提供了详尽的技术文档和支持服务,以帮助用户顺利实施和调试。

    6. 常见问题与解决方案


    问题1:安装后出现信号失真
    - 解决方案:检查接地点是否连接良好,确认接地路径的阻抗尽可能低。
    问题2:无法达到预期的衰减水平
    - 解决方案:检查电路中的寄生电感和电容是否过高,调整电路布局以降低干扰。
    问题3:ESD保护失效
    - 解决方案:确保正确的电路连接和接地设置,避免外部干扰。

    7. 总结和推荐


    总体而言,EMI720xMU系列凭借其优越的性能指标、紧凑的设计和高可靠性,是当今高数据率应用中的理想选择。无论是用于手机还是其他无线设备,它都能显著提升系统的EMI抗扰度和整体稳定性。因此,强烈推荐使用这款滤波器以获得最佳的产品体验和可靠性保障。

EMI7204MUTAG参数

参数
电感值 17nH
额定电流 30mA
额定电压-DC 5V
截止频率 250GHz
滤波器阶数 3
电路技术 LC (Pi)
中心频率 -
电阻 10Ω
电容值 12pF
通道数 4
ESD保护
长*宽*高 1.7mm*1.35mm*550μm
通用封装 UFDFN-8(EP)
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

EMI7204MUTAG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

EMI7204MUTAG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR EMI滤波器 ON SEMICONDUCTOR EMI7204MUTAG EMI7204MUTAG数据手册

EMI7204MUTAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.574
100+ ¥ 2.046
750+ ¥ 1.837
1500+ ¥ 1.727
3000+ ¥ 1.65
库存: 1655
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 2.57
直接购买
加入购物车
