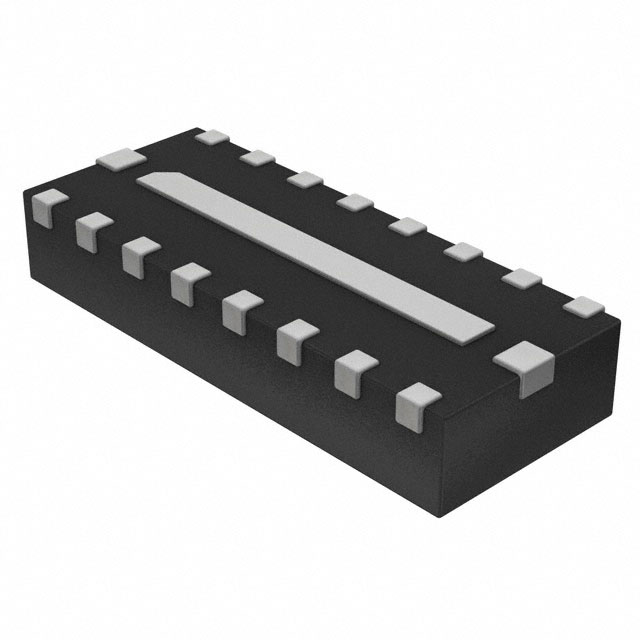

NUF8410MNT4G

产品分类: EMI滤波器
厂牌: ON SEMICONDUCTOR
产品描述: 100Ω 5V 8 2 是 250GHz RC (Pi) 8.5pF VFDFN-16(EP) 贴片安装 4mm*1.6mm*1mm
供应商型号: 10B-3368225-4
供应商: 国内现货
标准整包数: 1
ON SEMICONDUCTOR EMI滤波器 NUF8410MNT4G

NUF8410MNT4G概述

    NUF8410MN: 8-Channel EMI Filter with Integrated ESD Protection

    1. 产品简介


    NUF8410MN是一款集成了电磁干扰(EMI)滤波和静电放电(ESD)保护功能的八通道阵列组件。该器件采用了Pi型滤波器结构,通过集成ESD保护为各类高灵敏度应用提供了强大的电磁干扰过滤能力。这种结构特别适用于需要减少无线干扰的应用,如LCD显示器和相机的数据线接口。

    2. 技术参数


    - 电气特性:
    - 最大反向工作电压:5.0V
    - 击穿电压:6.0~8.0V
    - 泄漏电流:100nA(VRWM=3.3V)
    - 电阻:85~115Ω(IR=20mA)
    - 二极管电容:8.5~11pF(VR=2.5V, f=1MHz)
    - 线电容:17~22pF(VR=2.5V, f=1MHz)
    - 3dB截止频率:250MHz
    - 6dB截止频率:395MHz
    - ESD防护:
    - 每个通道可承受±8.0kV的ESD接触放电
    - 工作温度范围:
    - 运行温度范围:-40℃到85℃
    - 存储温度范围:-55℃到150℃

    3. 产品特点和优势


    - 高度集成: 将ESD保护与EMI滤波功能结合在一个小封装内,显著节省电路板空间并减少物料清单成本。
    - 卓越的S21性能: 典型的R/C值(100Ω, 8.5pF)提供了优异的S21特性,3dB截止频率可达250MHz,抑制带宽高达800MHz至3GHz,衰减大于-20dB。
    - 全无铅设计: 符合环保标准,适合各种工业和消费电子应用。

    4. 应用案例和使用建议


    NUF8410MN适用于多种应用场合,包括LCD和相机的数据线滤波、I/O端口和键盘的EMI滤波及保护等。在典型的摄像头或显示接口数据线应用中,NUF8410MN能够有效地过滤信号噪声。例如,对于一个数据速率为100Mbps的信号,最大频率分量为50MHz,此时3dB带宽下的截止频率可确保信号不失真地通过滤波器。
    为了保证信号完整性,建议使用3dB带宽来计算可实现的数据速率,而不是6dB或9dB带宽。这是因为使用后两者会导致信号严重失真,影响数据传输准确性。

    5. 兼容性和支持


    - 封装类型: 低轮廓16引脚DFN16(1.6mm x 4.0mm)
    - 兼容性: 设备采用无铅封装,符合RoHS标准,兼容现代电子设备的要求。
    - 支持: ON Semiconductor提供详细的技术文档和售后支持,包括产品手册、数据表和参考设计,有助于客户快速掌握和使用该器件。

    6. 常见问题与解决方案


    - 问题: 在高频信号应用中,数据传输出现错误。
    - 解决办法: 确认使用的信号频率不超过该器件的最大支持频率(如33.33MHz)。使用3dB带宽来计算可实现的数据速率。
    - 问题: 安装过程中引脚损坏。
    - 解决办法: 在安装时仔细处理,使用适当的焊接工艺,确保焊接过程不会对器件造成热损伤。

    7. 总结和推荐


    NUF8410MN是一款高性能、高集成度的EMI滤波器与ESD保护集成芯片,适用于需要精密信号过滤的应用。凭借其卓越的性能指标和广泛的适用性,这款产品在市场上具备很强的竞争力。建议在高灵敏度信号环境中使用,以确保最佳的信号质量和可靠性。

NUF8410MNT4G参数

参数
额定电流 -
滤波器阶数 2
额定电压-DC 5V
电容值 8.5pF
通道数 8
中心频率 -
电感值 -
ESD保护
电路技术 RC (Pi)
电阻 100Ω
截止频率 250GHz
长*宽*高 4mm*1.6mm*1mm
通用封装 VFDFN-16(EP)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
