首页  >  产品百科  >  LC01707PLF-TLM-H

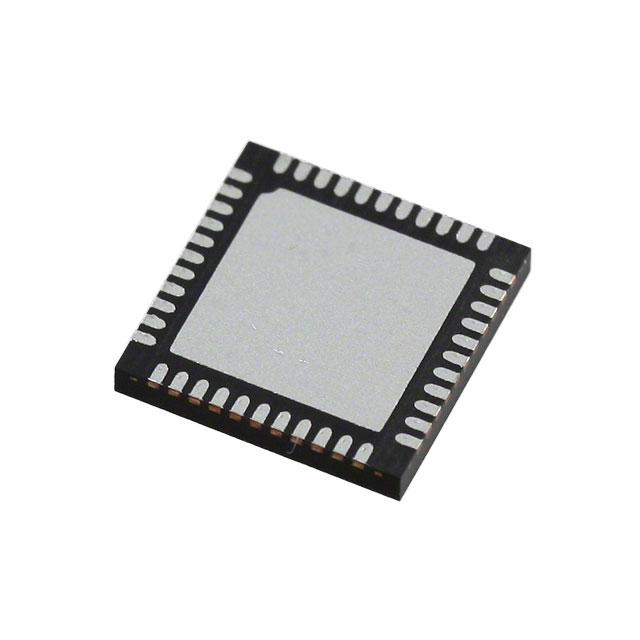

LC01707PLF-TLM-H

产品分类: 其他射频器件
厂牌: ON SEMICONDUCTOR
产品描述: 3.6V 贴片安装 6mm*6mm*800μm
供应商型号: FL-LC01707PLF-TLM-H
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 其他射频器件 LC01707PLF-TLM-H

LC01707PLF-TLM-H概述


    产品简介


    LC01707PLF是一款专为车载应用设计的FM多频段调谐IC。该芯片集成了FM前端(FM-FE)、中频处理(IF)、中频滤波器(IF-Filter)、锁相环(PLL)、FM解码器(FM-DEMO)以及低通滤波器(LPF)。通过这一颗芯片,可以开发出小型化的FM多频段调谐器,特别适用于便携式导航设备(PND)等应用。

    技术参数


    - 最大额定值
    - 供电电压(VDD):最大4.3V
    - 最大输入电压(VDD H):4.3V
    - 最大输出电压(VDD L):4.3V
    - 功耗(Pd):最大700mW(Ta=85°C)
    - 工作环境温度(Topr):-40°C至85°C
    - 存储温度(Tstg):-55°C至150°C
    - 结温(Tj max):150°C
    - 推荐工作条件
    - 供电电压范围(VDD):3.0V至3.6V
    - 推荐供电电压(VDD):3.3V
    - 电气特性
    - 实用灵敏度(SN30):22.5kHz偏差,1kHz载波频率时,S/N=30dB时的输入电平为12-20dBμEMF
    - 总谐波失真率(THD1):22.5kHz偏差,1kHz载波频率时,失真率为0.5%
    - AM抑制比(AMR):30%调制时,抑制比为34-44dB
    - 图像抑制比(IMR):22.5kHz偏差,1kHz载波频率时,图像抑制比为32dB
    - 音频输出电平(AD01):7.5kHz偏差,1kHz载波频率时,输出电平为26-70mVrms
    - 功耗电流(IDD):无信号输入时,电流为106-170mA

    产品特点和优势


    LC01707PLF具有以下显著特点和优势:
    1. 集成度高:集成FM前端、中频处理、中频滤波器、PLL、FM解码器及低通滤波器,只需一颗芯片即可实现完整的FM调谐功能。
    2. 宽泛的工作范围:能够在-40°C至85°C的极端环境下稳定工作,适合各种恶劣条件下的应用。
    3. 高性能:具备优秀的总谐波失真率、AM抑制比及图像抑制比,确保音频信号质量。
    4. 易于控制:采用I2C BUS接口,便于系统集成与控制。
    5. 低功耗:典型工作电流仅为106-170mA,有效降低整体系统能耗。

    应用案例和使用建议


    LC01707PLF广泛应用于各类车载FM调谐器和便携式导航设备,如车载音响系统和PND设备。根据技术手册中的示例电路图,以下是一些使用建议:
    1. 电源线和地线布局:需注意电源线与地线之间的布局,以避免引脚25和电源线之间产生振荡现象。
    2. 抗干扰措施:如果VCO泄漏信号影响系统性能,应在天线端口路径上连接隔离器,以减少干扰。

    兼容性和支持


    LC01707PLF采用I2C BUS接口,可以方便地与各种主机系统进行通信。厂商提供详细的技术支持文档及软件开发工具包(SDK),确保用户能够快速上手并优化系统性能。

    常见问题与解决方案


    - 问题一:设备启动后无响应。
    - 解决方案:检查供电电压是否符合推荐范围(3.0V-3.6V),确认I2C接口连接正确。

    - 问题二:音频输出不清晰。
    - 解决方案:调整低通滤波器参数,以优化音频信号质量。

    总结和推荐


    综上所述,LC01707PLF是一款高度集成且性能卓越的FM多频段调谐IC,适用于多种车载及便携式设备应用。其高集成度、低功耗及优良的电气特性使其在市场上具有很强的竞争力。强烈推荐使用此款产品来满足对高质量音频信号传输的需求。

LC01707PLF-TLM-H参数

参数
最大工作频率 -
最小工作频率 -
最大工作供电电压 3.6V
最小工作供电电压 -
长*宽*高 6mm*6mm*800μm
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装

LC01707PLF-TLM-H厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

LC01707PLF-TLM-H数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他射频器件 ON SEMICONDUCTOR LC01707PLF-TLM-H LC01707PLF-TLM-H数据手册

LC01707PLF-TLM-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
