CAT25320VI-G

厂牌: ON SEMICONDUCTOR
产品描述: 32Kb (4K x 8) 4Kx8 1.8V EEPROM,Non-Volatile 5.5V 10MHz 40ns SPI 100Year SOIC-8 贴片安装
供应商型号: FL-CAT25320VI-G
供应商: 海外现货
标准整包数: 1

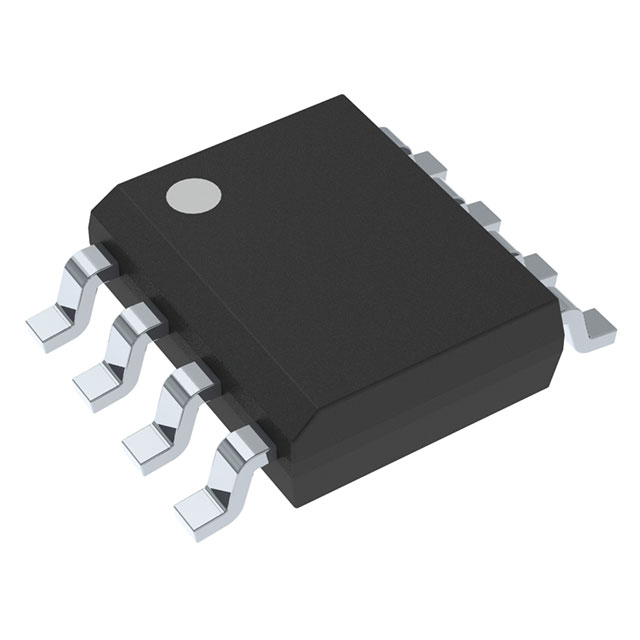

ON SEMICONDUCTOR 带电可擦可编程只读存储器(EEPROM) CAT25320VI-G

CAT25320VI-G概述

    CAT25320 EEPROM Serial 32-Kb SPI 技术手册

    产品简介


    CAT25320 是一款具有 32-Kb 存储容量的 EEPROM,通过串行外设接口(SPI)协议进行通信。它内部组织为 4096 x 8 位的结构,具备 32 字节的页写缓冲区。这款器件可以通过芯片选择(CS)引脚启用。此外,它还支持 SPI 协议,允许通过时钟输入(SCK)、数据输入(SI)和数据输出(SO)线进行数据传输。CAT25320 还包含一个 HOLD 输入引脚,用于暂停任何与 CAT25320 的串行通信。它具备软件和硬件写保护功能,可以部分或完全保护整个 EEPROM 数组。

    技术参数


    - 存储容量:32-Kb
    - SPI 兼容性:10 MHz
    - 电压范围:1.8 V 至 5.5 V
    - SPI 模式:(0,0) 和 (1,1)
    - 页写缓冲区:32 字节
    - 写周期:自定时
    - 写保护:软件和硬件保护
    - 块写保护:可保护 1/4、1/2 或整个 EEPROM 数组
    - 技术工艺:低功耗 CMOS
    - 耐久性:1,000,000 次编程/擦除循环
    - 数据保留:100 年
    - 温度范围:工业级(-45°C 至 +130°C)
    - 封装形式:SOIC-8、TSSOP-8 引脚封装
    - 环保标准:无铅、卤素和溴化阻燃剂(BFR)自由,符合 RoHS 规范

    产品特点和优势


    CAT25320 EEPROM 在众多方面表现出显著的优势:
    - 高兼容性:适用于各种 SPI 设备,支持多种 SPI 模式,兼容广泛的电压范围。
    - 强大保护机制:提供硬件和软件写保护,允许部分或完全保护存储阵列。
    - 高可靠性:耐受高达 1,000,000 次编程/擦除循环,数据保留长达 100 年。
    - 环境适应性强:工作温度范围宽,适合工业和扩展温度范围。
    - 环保设计:符合 RoHS 规范,适合绿色制造需求。

    应用案例和使用建议


    CAT25320 EEPROM 主要应用于需要存储和快速读取数据的应用场景,如汽车电子、工业自动化、物联网(IoT)设备等。
    - 汽车电子:存储传感器数据和配置信息。
    - 工业自动化:记录运行参数和故障日志。
    - 物联网设备:存储传感器数据和设备配置。
    使用建议:
    - 在写入操作之前,确保执行 WREN 指令以启用写操作。
    - 使用软件和硬件保护功能来保护重要的存储区域。
    - 在多任务处理系统中,利用 HOLD 输入引脚来暂停数据传输。

    兼容性和支持


    CAT25320 EEPROM 支持常见的 SPI 接口,能够与大多数主流微控制器和处理器兼容。供应商提供了详细的技术文档和支持服务,包括电气特性和机械规范,以便于用户集成到现有系统中。

    常见问题与解决方案


    1. 问题:设备在上电后无法正常启动。
    - 解决方法:确保上电顺序正确,先稳定 VCC,再使能 CS 引脚。

    2. 问题:写入操作失败。
    - 解决方法:检查是否已发送 WREN 指令以启用写操作,并确认地址和数据的有效性。

    3. 问题:无法正确读取状态寄存器。
    - 解决方法:确认是否正确发送了 RDSR 指令,并检查状态寄存器中的 BP0 和 BP1 位是否设置正确。

    总结和推荐


    CAT25320 EEPROM 是一款功能强大、可靠且易于集成的存储器件,适用于各种高要求的应用场景。其高可靠性、强大保护机制和广泛的工作温度范围使其成为工业和汽车领域的理想选择。推荐用户根据具体应用需求,合理利用该器件的各项特性,以充分发挥其潜力。

CAT25320VI-G参数

参数
最小工作供电电压 1.8V
接口类型 SPI
最大访问时间 40ns
输出使能访问时间 -
组织 4Kx8
最大工作供电电压 5.5V
存储器类型 EEPROM,Non-Volatile
数据保留时长 100Year
编程电压 -
存储容量 32Kb (4K x 8)
最大时钟频率 10MHz
5mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOIC-8
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 管装

CAT25320VI-G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

CAT25320VI-G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 带电可擦可编程只读存储器(EEPROM) ON SEMICONDUCTOR CAT25320VI-G CAT25320VI-G数据手册

CAT25320VI-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
