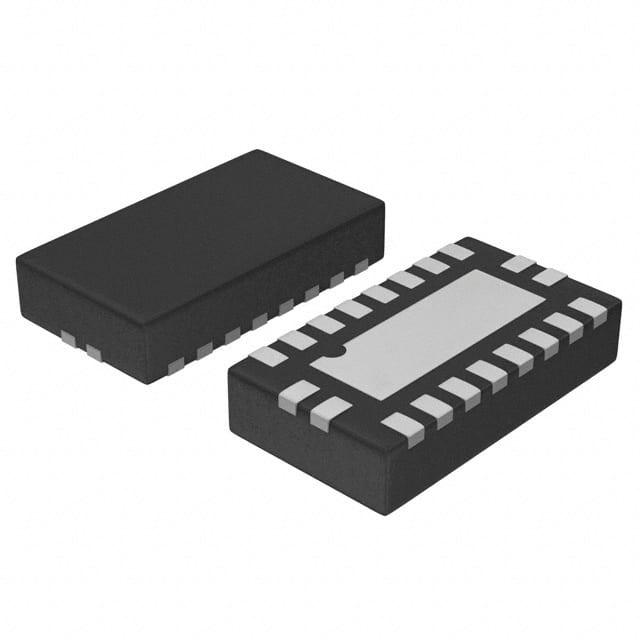

MC74LCX244MN2TWG

厂牌: ON SEMICONDUCTOR
产品描述: 10mA 非反相 三态 8 8 2 4 2V 5.5V 24mA Buffer,Non-Inverting 24mA QFN 贴片安装,黏合安装 3.5mm(长度)*2.5mm(宽度)
供应商型号: CY-MC74LCX244MN2TWG
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 缓冲器/驱动器/收发器 MC74LCX244MN2TWG

MC74LCX244MN2TWG概述

    # MC74LCX244 Octal Buffer Technical Overview

    1. 产品简介


    基本描述
    MC74LCX244 是一款高效率、非反相的八位缓冲器,专为 2.3V 至 5.5V 电源电压范围设计。它具有高阻抗输入和改进的开关噪声性能的输出,使其成为内存地址驱动和所有基于总线的 TTL 水平收发器应用的理想选择。
    主要功能
    - 非反相缓冲功能
    - 输入兼容 5V TTL 和低电压 CMOS 设备
    - 输出支持三态控制
    - 工作温度范围宽广(-55°C 至 +125°C)
    - 适用于汽车和其他对特定环境有要求的应用
    应用领域
    MC74LCX244 广泛应用于各种需要高效能和低功耗的场景,如:
    - 内存地址驱动
    - 数据总线缓冲
    - 工业控制系统
    - 汽车电子系统

    2. 技术参数


    以下是 MC74LCX244 的主要技术规格:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 供电电压 (VCC) | 2.0 | 3.3 | 5.5 | V |
    | 输入电压 (VI) | 0 | VCC | 5.5 | V |
    | 输出电压 (VO) | 0 | VCC | 5.5 | V |
    | 高电平输出电流 (IOH) | -3.6 | -2.5 | -1.5 | mA |
    | 低电平输出电流 (IOL) | 1.5 | 2.5 | 3.6 | mA |
    | 工作温度范围 (TA) | -55 | +125 | °C |
    | 传播延迟时间 (tPLH/tPHL) | 1.5 | 2.5 | 6.5 | ns |

    3. 产品特点和优势


    MC74LCX244 在设计和性能上表现出色,其主要特点如下:
    - 双向电压兼容性:支持 2.3V 至 5.5V 电压范围,可直接连接到 5V 或低电压电路。
    - 高性能缓冲:具备快速的传播延迟时间和稳定的信号完整性。
    - 强大的抗噪能力:高阻抗输入和改进的开关噪声性能确保了系统的稳定性。
    - 多功能性:三态输出设计允许与其他 IC 无缝协作,适合多种复杂应用场景。
    - 环保设计:无铅封装,符合 RoHS 标准,绿色制造。
    这些特点使 MC74LCX244 在市场上具有显著的竞争优势。

    4. 应用案例和使用建议


    应用案例
    MC74LCX244 可用于多种电子系统中,例如:
    - 内存模块:作为地址驱动缓冲器,减少信号干扰。
    - 车载导航系统:处理复杂的总线通信任务。
    - 工业自动化:用于数据传输和信号隔离。
    使用建议
    1. 确保 VCC 电压稳定在 2.3V 至 5.5V 范围内,以避免芯片损坏。
    2. 在高噪声环境中,使用外部滤波电容增强抗干扰能力。
    3. 注意输入引脚的加载情况,确保不会超过最大额定电流。

    5. 兼容性和支持


    MC74LCX244 支持与其他标准 TTL 和 CMOS 设备兼容,确保无缝集成。此外,制造商提供全面的技术支持和长期产品供应保障,包括 AEC-Q100 认证和 PPAP 能力,适合汽车及高端应用。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 芯片过热 | 检查散热措施,增加散热片 |
    | 信号失真 | 检查输入信号质量和负载条件 |
    | 输出不稳定 | 检查供电电压是否符合要求 |

    7. 总结和推荐


    MC74LCX244 是一款性能卓越、可靠性高的八位缓冲器,适用于广泛的电子应用场景。其高兼容性、低功耗和强大功能使其成为众多系统的理想选择。强烈推荐在需要高效能、低功耗和宽工作电压范围的项目中使用此产品。
    如果您正在寻找一款可靠的缓冲器芯片,MC74LCX244 将是一个明智的选择!

MC74LCX244MN2TWG参数

参数
输入类型 -
Iq-静态电流 10mA
逻辑功能 Buffer,Non-Inverting
低电平输出电流 24mA
每元件位数 4
最小工作供电电压 2V
最大工作供电电压 5.5V
极性 非反相
输出数量 8
高电平输出电流 24mA
输出类型 三态
元件数量 2
输入数量 8
长*宽*高 3.5mm(长度)*2.5mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

MC74LCX244MN2TWG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。
