74LVT244MTC

厂牌: ON SEMICONDUCTOR
产品描述: onsemi 缓冲器和线路驱动器, TSSOP封装, 20引脚, 8位
供应商型号: 74LVT244MTC
供应商: 云汉优选
标准整包数: 10

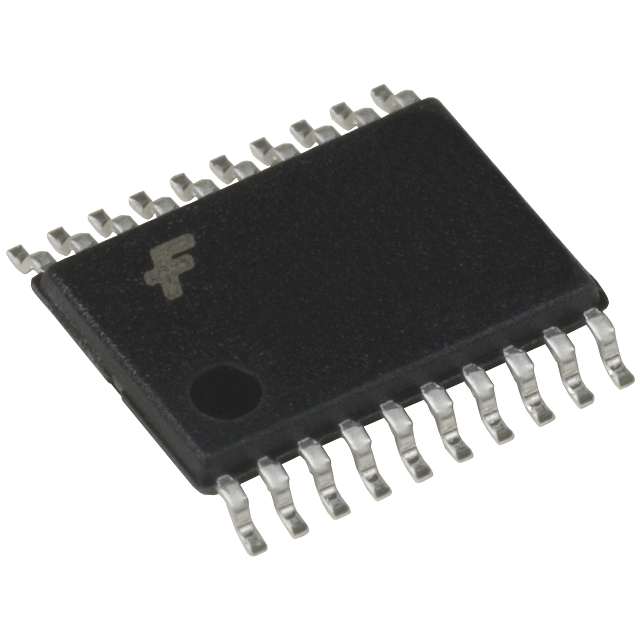

ON SEMICONDUCTOR 缓冲器/驱动器/收发器 74LVT244MTC

74LVT244MTC概述

    74LVT244, 74LVTH244 — 低电压八位缓冲器/线路驱动器

    产品简介


    74LVT244和74LVTH244是双电源八位缓冲器/线路驱动器,具有三态输出功能。它们主要用于内存地址驱动、时钟驱动以及总线传输或接收,特别适合提高PC板的密度。这些器件能够以低电压(3.3V)运行,但也能与5V环境下的TTL接口兼容。其中,74LVTH244版本带有内建保持功能(Bushold),消除了对外部上拉电阻的需求;而74LVT244版本则没有这一功能。

    技术参数


    - 供电电压:2.7V 至 3.6V
    - 输入电压:-0.5V 至 7.0V
    - 输出电压:
    - 高电平输出电压(VCC = 3.6V,IOL = 64mA):2.7V
    - 低电平输出电压(VCC = 3.6V,IOL = 64mA):0.55V
    - 输出电流:
    - 输出高电平最大电流:-32mA
    - 输出低电平最大电流:64mA
    - 工作温度范围:-40°C 至 85°C
    - 静态功耗电流:
    - 输出高电平时的最大电流:0.19mA
    - 输出低电平时的最大电流:5mA
    - 三态输出时的最大电流:0.19mA

    产品特点和优势


    1. 内建保持功能:74LVTH244型号带内建保持功能,可消除对外部上拉电阻的需求。
    2. 高性能:具备高输出能力和快速响应时间,使其适用于高速数据传输环境。
    3. 低功耗:采用先进BiCMOS技术实现高效能低功耗。
    4. 高可靠性:具备超过500mA的闩锁性能,提供超过2000V的人体模型ESD保护。
    5. 兼容性强:设计与74系列244兼容,便于现有系统的升级。

    应用案例和使用建议


    1. 内存地址驱动:可用于多种内存控制器的设计中,实现高密度的地址信号传递。
    2. 时钟驱动:适合于高速时钟信号的传输,保证信号的稳定性和可靠性。
    3. 总线接口:可用于不同类型总线的连接,确保信号质量和数据完整性。
    使用建议:
    - 在设计时,考虑到不同供电条件下的性能变化,确保合理选择供电电压。
    - 使用带有内建保持功能的74LVTH244,可以简化电路设计并降低成本。
    - 确保电路设计符合所选器件的电源要求,避免过载或欠载情况发生。

    兼容性和支持


    74LVT244和74LVTH244均可用于低电压(3.3V)系统,同时兼容5V环境下的TTL接口。这些器件均采用无铅封装,符合JEDEC标准。ON Semiconductor公司提供全面的技术支持和售后服务,确保客户的应用开发顺利进行。

    常见问题与解决方案


    1. 输入钳位二极管电压异常:
    - 解决方法:确保输入电压不超过绝对最大值2.7V,可通过增加外部分压电路来限制输入电压。
    2. 输出电压不稳定:
    - 解决方法:检查负载情况及供电稳定性,确保负载不超过额定值,并确认供电电压稳定在规定范围内。
    3. 热失控问题:
    - 解决方法:确保散热措施得当,避免长时间大电流输出导致过热现象。

    总结和推荐


    74LVT244和74LVTH244作为低电压八位缓冲器/线路驱动器,在内存地址驱动、时钟驱动和总线接口等领域展现出卓越性能。这些器件凭借其内建保持功能、低功耗和高可靠性成为市场上的优质选择。我们强烈推荐在高速数据传输及高密度PC板设计中使用这些产品,确保可靠且高效的信号处理能力。

74LVT244MTC参数

参数
最大工作供电电压 3.6V
输入类型 -
输入数量 8
输出类型 三态
低电平输出电流 64mA
输出数量 8
最小工作供电电压 2.7V
Iq-静态电流 -
极性 非反相
元件数量 2
高电平输出电流 32mA
每元件位数 4
逻辑功能 Buffer,Non-Inverting
长*宽*高 6.5mm*4.4mm*900μm
通用封装 TSSOP-20
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

74LVT244MTC厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

74LVT244MTC数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 缓冲器/驱动器/收发器 ON SEMICONDUCTOR 74LVT244MTC 74LVT244MTC数据手册

74LVT244MTC封装设计

查看详情并下载
Symbol
Footprint
3D Model
