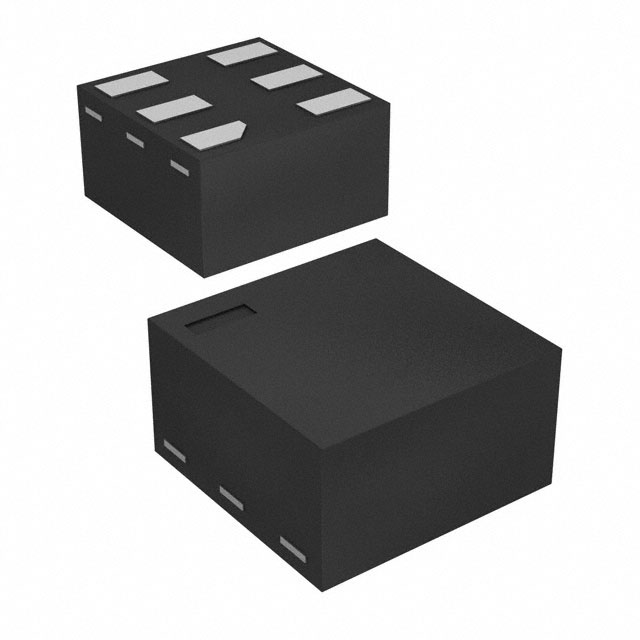

NC7SZ126FHX

厂牌: ON SEMICONDUCTOR
产品描述: 2mA 非反相 三态 1 1 1 1 1.65V 5.5V 32mA Buffer,Non-Inverting 32mA MICROPAK-2 贴片安装,黏合安装 1mm(长度)*1mm(宽度)
供应商型号: CY-NC7SZ126FHX
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 缓冲器/驱动器/收发器 NC7SZ126FHX

NC7SZ126FHX概述


    产品简介


    产品类型:NC7SZ126 是一种单缓冲器,采用三态输出设计,属于超高速(Ultra-High Speed, UHS)系列的TinyLogic。它由半导体组件工业有限公司(Semiconductor Components Industries, LLC)生产。
    主要功能:这款缓冲器具有超高速特性,能够在5V电压下实现2.6纳秒(ns)的传播延迟。此外,它还具备高输出驱动能力,在3V电压下的输出电流为±24mA。该缓冲器能够支持广泛的供电电压范围,从1.65V到5.5V,且具有过压容限输入功能,便于5V到3V的电平转换。
    应用领域:广泛应用于需要高速响应的应用场景,如通信设备、消费电子产品、计算机外围设备等。

    技术参数


    - 供电电压范围:1.65V 至 5.5V
    - 输出电流:±24mA(3V时)
    - 输入电压:最高可承受5.5V
    - 传播延迟时间:2.6ns(典型值)
    - 静态功耗:低功耗设计
    - 工作温度范围:-40°C 至 +85°C
    - 封装形式:SC-74A, SC-88A, SOT23-5, SIP6, UDFN6

    产品特点和优势


    - 超高速性能:在5V电压下的典型传播延迟时间为2.6ns。
    - 高输出驱动:输出电流高达±24mA。
    - 宽电压范围:可在1.65V至5.5V范围内正常工作。
    - 过压容限输入:输入端可以容忍高达5.5V的电压,适用于电平转换。
    - 小型封装:提供多种小型封装选择,如MicroPak™ 和 SOT23-5。
    - 环保认证:符合RoHS标准,无铅、无卤素、无BFR,确保安全可靠。

    应用案例和使用建议


    应用案例
    - 通信模块:用于路由器、交换机等设备的信号处理。
    - 消费电子产品:如智能手机和平板电脑中的数据传输。
    - 计算系统:用于处理器和内存之间的高速数据传输。
    使用建议
    - 电源管理:确保电源电压在规定的1.65V至5.5V范围内,以保证最佳性能。
    - 布线设计:考虑到高速信号传输的特性,建议采用适当的阻抗匹配设计来减少反射和干扰。
    - 散热设计:对于高功耗的应用场景,应考虑良好的散热设计,以防止过热。

    兼容性和支持


    - 兼容性:该缓冲器设计为与其他兼容的标准逻辑门电路兼容,方便集成到现有系统中。
    - 技术支持:制造商提供详尽的技术文档和支持服务,包括产品选型指南、技术手册、应用笔记等资源。

    常见问题与解决方案


    - 问题1:电源电压超出规定范围。
    - 解决办法:检查电源供应并确保其在1.65V至5.5V之间。
    - 问题2:信号传输不稳定。
    - 解决办法:确认信号路径中的阻抗匹配设计是否正确,避免信号反射。
    - 问题3:长时间使用后性能下降。
    - 解决办法:检查电路设计和材料选择,特别是对于热管理和信号完整性。

    总结和推荐


    NC7SZ126 是一款高性能、多功能的缓冲器,特别适合于高速信号处理和电平转换应用。其超高速特性、高输出驱动能力和广泛的电压适应范围使其在市场上具有很强的竞争力。建议在需要高速数据传输和低功耗的应用场景中选用此产品。总体而言,NC7SZ126是一款值得信赖的产品,强烈推荐使用。

NC7SZ126FHX参数

参数
低电平输出电流 32mA
输入数量 1
输入类型 -
每元件位数 1
输出数量 1
逻辑功能 Buffer,Non-Inverting
极性 非反相
高电平输出电流 32mA
Iq-静态电流 2mA
最大工作供电电压 5.5V
最小工作供电电压 1.65V
输出类型 三态
元件数量 1
长*宽*高 1mm(长度)*1mm(宽度)
通用封装 MICROPAK-2
安装方式 贴片安装,黏合安装
包装方式 卷带包装
