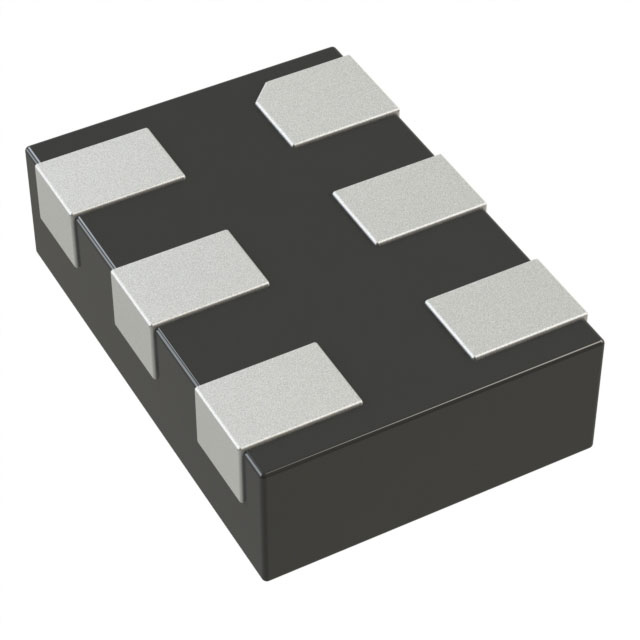

NL27WZ16MU1TCG

厂牌: ON SEMICONDUCTOR
产品描述: 推挽式 2 1 1.65V 5.5V 32mA Buffer,Non-Inverting 32mA 6UDFN 贴片安装,黏合安装
供应商型号: CY-NL27WZ16MU1TCG
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 缓冲器/驱动器/收发器 NL27WZ16MU1TCG

NL27WZ16MU1TCG概述

    # NL27WZ16 双缓冲器技术手册

    1. 产品简介


    产品类型与功能
    NL27WZ16 是一款高性能双缓冲器芯片,专为 1.65 V 至 5.5 V 的电源电压范围设计。该芯片具备高效率和宽电压支持能力,特别适用于需要低功耗、紧凑封装的应用场景。
    主要功能
    - 支持 1.65 V 至 5.5 V 供电电压。
    - 在 5 V 电压下典型传播延迟时间为 2.4 ns。
    - 输入输出引脚支持高达 5.5 V 的过电压耐受能力。
    - 支持 IOFF 功能,提供部分断电保护。
    - 沉流能力高达 32 mA(在 4.5 V 时)。
    - 提供 SC-88、SC-74 和 UDFN6 封装选择。
    应用领域
    NL27WZ16 广泛应用于消费类电子、工业控制及汽车电子等领域。其优异的电气特性和紧凑设计使其成为系统设计的理想选择。

    2. 技术参数


    以下是 NL27WZ16 的关键技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | VCC 供电电压 | 1.65 | 3.3 | 5.5 | V |
    | 传播延迟时间 (A to Y) | 1.8 | 2.9 | 3.2 | ns |
    | 输出高电平电压 (VOH) | VCC-0.1 | 3.8 | - | V |
    | 输出低电平电压 (VOL) | - | 0.55 | - | V |
    | 输入漏电流 (IIN) | - | ±0.1 | ±1.0 | µA |
    | 工作温度范围 | -55 | 25 | 125 | °C |

    3. 产品特点和优势


    独特功能与优势
    1. 高性能: 在典型 5 V 下的传播延迟仅为 2.4 ns,确保信号传输的快速响应。
    2. 宽电压支持: 能够适应从 1.65 V 到 5.5 V 的广泛电压范围。
    3. 可靠性高: 采用无铅、无卤化物材料,符合 RoHS 规范,满足环保要求。
    4. 紧凑封装: 提供 SC-88、SC-74 和 UDFN6 多种封装形式,适应不同设计需求。
    市场竞争力
    NL27WZ16 凭借其卓越的性能、紧凑的设计和广泛的适用性,在同类产品中具有显著的竞争优势,特别适合对功耗和体积要求较高的应用场合。

    4. 应用案例和使用建议


    应用场景
    1. 工业控制: NL27WZ16 可用于 PLC(可编程逻辑控制器)中作为信号缓冲器。
    2. 消费电子: 在便携式设备中,用于信号隔离和放大。
    3. 汽车电子: 满足汽车领域对高可靠性的需求,尤其是在严苛的工作环境中。
    使用建议
    - 布局设计: 在 PCB 设计时,确保电源线路短且无干扰,避免影响信号质量。
    - 温度管理: 在高温环境下,适当增加散热片以保证器件正常运行。
    - 信号匹配: 在高速信号传输时,注意匹配负载阻抗,防止信号失真。

    5. 兼容性和支持


    兼容性
    NL27WZ16 与多种其他电子元器件兼容,特别是在需要高电压输入/输出的系统中表现良好。此外,该芯片还通过 AEC-Q100 认证,符合汽车行业的严格标准。
    厂商支持
    ON Semiconductor 提供详尽的技术文档和售后服务,包括技术支持热线、在线资源和定期更新的产品信息,确保用户在设计和使用过程中获得最佳体验。

    6. 常见问题与解决方案


    问题 1: 传播延迟时间过长
    解决方案: 检查输入信号的上升/下降速率是否符合要求,必要时调整外部电阻或电容。
    问题 2: 输出电压异常
    解决方案: 核实电源电压是否稳定,检查 PCB 布局是否存在接地环路。
    问题 3: 过热保护启动
    解决方案: 检查散热措施是否到位,必要时降低工作频率或增加散热片。

    7. 总结和推荐


    综合评估
    NL27WZ16 是一款高效能、高可靠性的双缓冲器芯片,适合需要低功耗、紧凑设计和宽电压范围的应用。其出色的性能、多样的封装选择和全面的支持服务使其在市场上占据重要地位。
    推荐结论
    我们强烈推荐 NL27WZ16 用于需要高性能信号处理的场景,尤其是工业控制和消费电子领域。其灵活的设计和可靠的性能使其成为用户值得信赖的选择。

NL27WZ16MU1TCG参数

参数
输入数量 -
最大工作供电电压 5.5V
逻辑功能 Buffer,Non-Inverting
低电平输出电流 32mA
极性 -
输入类型 -
每元件位数 1
高电平输出电流 32mA
输出数量 -
输出类型 推挽式
最小工作供电电压 1.65V
元件数量 2
Iq-静态电流 -
通用封装 6UDFN
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装
