74LVC245ADTR2G

厂牌: ON SEMICONDUCTOR
产品描述: 40mA 非反相 三态 1 8 1.2V 3.6V 24mA Non-Inverting,Transceiver 24mA TSSOP-20 贴片安装,黏合安装
供应商型号: CY-74LVC245ADTR2G
供应商: Avnet
标准整包数: 1

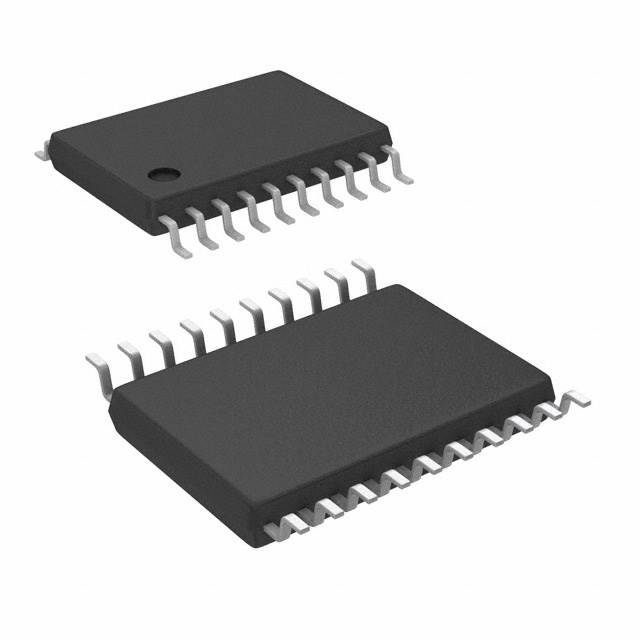

ON SEMICONDUCTOR 缓冲器/驱动器/收发器 74LVC245ADTR2G

74LVC245ADTR2G概述

    74LVC245A低电压CMOS八位双向总线收发器

    产品简介


    74LVC245A是一款高性能非反相八位双向总线收发器,适用于工作电压范围为1.2V至3.6V的低电压CMOS电路。它广泛应用于内存地址驱动、各种TTL电平的总线互连以及其他需要双向数据传输的应用场景。该器件不仅拥有良好的性能,还具备强大的保护措施,使其在工业级应用中表现出色。

    技术参数


    - 工作电压范围:1.2V 至 3.6V
    - 输入电压容差:5.5V
    - 输出电流能力:±24mA
    - 传播延迟时间:1.0ns 至 17.0ns(随供电电压变化)
    - 输入泄漏电流:±0.1μA 至 ±20μA
    - 输出泄漏电流:±0.1μA 至 ±20μA
    - 电源电流:0.1μA 至 40μA
    - 存储温度范围:-65°C 至 +150°C

    产品特点和优势


    1. 宽工作电压范围:支持1.2V至3.6V供电,可与多种电源系统兼容。
    2. 5V耐受输入输出:即使在3.6V供电下也能与5V TTL逻辑接口,提升系统灵活性。
    3. 高阻抗状态:在电源关闭时提供高阻抗状态,确保电路安全性。
    4. 低功耗设计:在所有三种逻辑状态下,静态功耗极低,仅为10μA,有效降低系统功耗。
    5. 优秀的静电防护能力:人体模型ESD大于2000V,机器模型ESD大于200V。
    6. 无铅且环保:符合RoHS标准,不含卤素和BFR,是绿色环保的选择。

    应用案例和使用建议


    应用案例:
    - 内存地址驱动:用于内存控制器和内存模块之间的双向通信。
    - 总线互连:在不同电压等级的总线之间实现双向数据传输,如不同电压等级的TTL逻辑设备。
    使用建议:
    - 在使用74LVC245A进行设计时,应考虑供电电压和数据传输速率的影响,确保满足实际应用的需求。
    - 确保输入电压在规定的范围内,避免因过压导致器件损坏。
    - 鉴于其出色的静电防护能力,建议在组装和测试过程中采取适当的ESD防护措施,以保证产品的可靠性。

    兼容性和支持


    - 兼容性:74LVC245A可以与多种逻辑器件兼容,特别是在5V TTL逻辑环境下表现出色。
    - 支持和服务:制造商提供了详细的技术文档和支持服务,用户可以通过官网获取最新的产品信息和技术支持。

    常见问题与解决方案


    - 问题一:器件在上电后没有正常工作。
    - 解决方案:检查供电电压是否在1.2V至3.6V之间,确认所有引脚连接正确。

    - 问题二:在快速切换模式下出现信号不稳定现象。
    - 解决方案:增加外部去耦电容以改善电源稳定性,同时确保输入信号的上升/下降沿速度符合要求。

    总结和推荐


    74LVC245A凭借其广泛的供电范围、优良的输入输出特性和高性价比,在多种应用场景中表现优异。它不仅具有出色的电气性能,还具备完善的保护机制,是一款值得推荐的高性能低电压CMOS八位双向总线收发器。无论是对于新项目的设计还是现有系统的升级,74LVC245A都是一个非常可靠的选择。

74LVC245ADTR2G参数

参数
输入类型 -
Iq-静态电流 40mA
逻辑功能 Non-Inverting,Transceiver
每元件位数 8
输出类型 三态
最小工作供电电压 1.2V
元件数量 1
输入数量 -
输出数量 -
高电平输出电流 24mA
极性 非反相
最大工作供电电压 3.6V
低电平输出电流 24mA
6.6mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 TSSOP-20
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 停产
包装方式 散装,卷带包装

74LVC245ADTR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

74LVC245ADTR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 缓冲器/驱动器/收发器 ON SEMICONDUCTOR 74LVC245ADTR2G 74LVC245ADTR2G数据手册

74LVC245ADTR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
