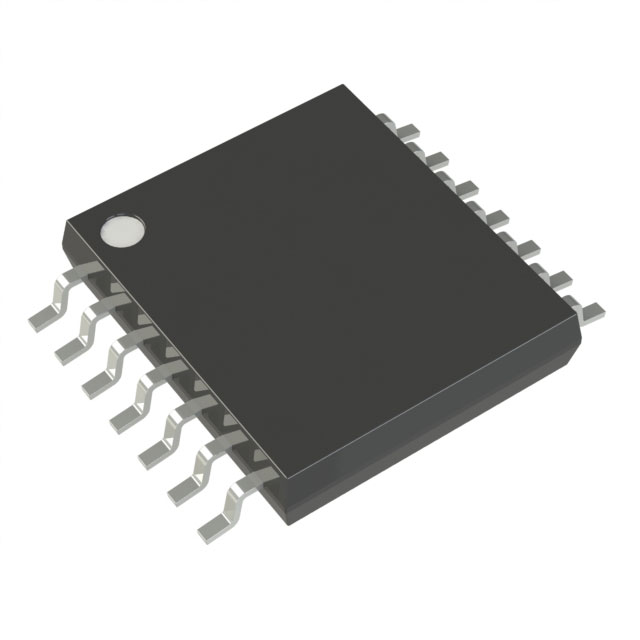

NLV74HC125ADTR2G

厂牌: ON SEMICONDUCTOR
产品描述: 4mA 非反相 三态 4 4 4 1 2V 6V 7.8mA Buffer,Non-Inverting 7.8mA TSSOP-14 贴片安装,黏合安装
供应商型号: FL-NLV74HC125ADTR2G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 缓冲器/驱动器/收发器 NLV74HC125ADTR2G

NLV74HC125ADTR2G概述


    产品简介


    MC74HC125A 和 MC74HC126A
    MC74HC125A 和 MC74HC126A 是由Semiconductor Components Industries, LLC生产的高可靠性硅栅CMOS四三态非反相缓冲器。它们的引脚配置与LS125和LS126完全相同。该系列缓冲器的主要功能是用于内存地址驱动器、时钟驱动器以及其他总线导向系统中。这两种器件在输出使能上有所区别:HC125A为低电平有效,而HC126A为高电平有效。

    技术参数


    电气特性
    - 输出驱动能力:最多可驱动15个LSTTL负载。
    - 接口兼容性:直接接口到CMOS、NMOS和TTL。
    - 供电范围:2.0至6.0V。
    - 输入电流:最大1.0μA。
    - 噪声抑制特性:具有CMOS器件特有的高噪声抑制特性。
    - 芯片复杂度:72个FETs或18个等效门。
    - 认证:符合JEDEC标准No.7A要求,并且适用于汽车及其他需要特殊制造要求的应用,通过AEC-Q100认证。
    - 环保特性:无铅、卤素自由、BFR自由且符合RoHS标准。
    最大额定值
    - VCC(直流电源电压):-0.5至+7.0V。
    - Vin(直流输入电压):-0.5至VCC + 0.5V。
    - Vout(直流输出电压):-0.5至VCC + 0.5V。
    - Iin(直流输入电流):每个引脚±20mA。
    - Iout(直流输出电流):每个引脚±35mA。
    - ICC(直流电源电流):VCC和GND引脚±75mA。
    - PD(功率耗散):静态空气中的SOIC封装为500mW,TSSOP封装为450mW。
    - 存储温度:-65至+150℃。
    - 引线温度:(SOIC或TSSOP封装)在1mm处,10秒内可达260℃。
    推荐操作条件
    - VCC(直流电源电压):2.0至6.0V。
    - Vin, Vout(直流输入电压、输出电压):0至VCC。
    - TA(工作温度):所有封装类型-55至+125℃。
    - tr, tf(输入上升和下降时间):VCC=2.0V时≤1000ns;VCC=4.5V时≤500ns;VCC=6.0V时≤400ns。

    产品特点和优势


    - 强大的驱动能力:能够驱动高达15个LSTTL负载,适合高电流需求的应用。
    - 广泛的供电范围:可在2.0V到6.0V范围内正常工作,提供更灵活的电源选择。
    - 高噪声抑制特性:具备CMOS器件特有的高噪声抑制特性,确保在恶劣环境中稳定工作。
    - 认证齐全:符合多项标准,如AEC-Q100认证,适用于汽车和工业应用。
    - 环保材料:采用无铅、卤素自由、BFR自由及RoHS认证的环保材料,满足现代环保要求。

    应用案例和使用建议


    应用案例
    - 内存地址驱动器:适合用于内存地址分配和管理。
    - 时钟驱动器:适用于系统时钟信号的分配和驱动。
    - 总线导向系统:在总线架构中用作信号驱动和隔离,提高系统可靠性。
    使用建议
    - 输入端保护:为了避免损坏,未使用的输入端必须始终接至适当的逻辑电平(GND或VCC)。
    - 输出控制:根据具体应用,合理设置输出使能状态(HC125A为低电平有效,HC126A为高电平有效),以避免不必要的功耗。
    - 散热设计:在高温环境下工作时,确保良好的散热设计以防止过热。

    兼容性和支持


    - 兼容性:与标准CMOS输出兼容,且在接拉电阻的情况下,与LSTTL输出兼容。
    - 支持与维护:ON Semiconductor提供全面的技术支持和售后服务,确保用户在使用过程中遇到问题时能够得到及时的帮助。

    常见问题与解决方案


    1. 问题:如何处理未使用的输入端?
    - 解决方案:应始终将未使用的输入端连接到适当的逻辑电平(GND或VCC),避免悬空引起不稳定状态。
    2. 问题:如何优化输出性能?
    - 解决方案:通过合理配置输出使能(对于HC125A为低电平有效,对于HC126A为高电平有效),可以降低功耗并提升系统整体性能。

    总结和推荐


    MC74HC125A 和 MC74HC126A 是高性能、多用途的四三态非反相缓冲器,适用于多种工业和汽车应用。其强大的驱动能力、广泛的供电范围和高噪声抑制特性使其成为系统的理想选择。我们强烈推荐这些器件用于需要高性能、可靠性的场合。ON Semiconductor提供了详尽的支持和文档,帮助用户更好地理解和使用这些产品。

NLV74HC125ADTR2G参数

参数
输出类型 三态
最小工作供电电压 2V
最大工作供电电压 6V
输入类型 -
逻辑功能 Buffer,Non-Inverting
每元件位数 1
输入数量 4
元件数量 4
极性 非反相
输出数量 4
低电平输出电流 7.8mA
Iq-静态电流 4mA
高电平输出电流 7.8mA
5.1mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 TSSOP-14
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装
