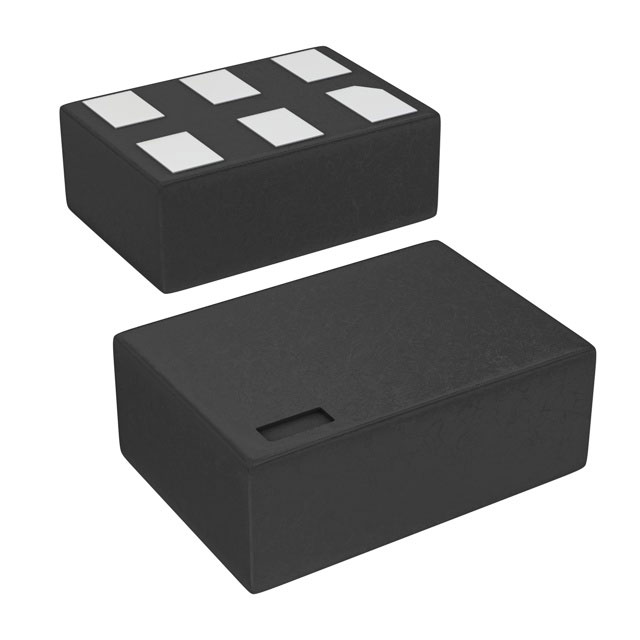

NC7WZ17L6X

厂牌: ON SEMICONDUCTOR
产品描述: 1μA 非反相 推挽式 2 2 2 1 1.65V 5.5V 32mA Buffer,Non-Inverting 施密特触发器 32mA MICROPAK-6 贴片安装,黏合安装 1.45mm(长度)*1mm(宽度)
供应商型号: NC7WZ17L6X
供应商: 国内现货
标准整包数: 1
ON SEMICONDUCTOR 缓冲器/驱动器/收发器 NC7WZ17L6X

NC7WZ17L6X概述

    NC7WZ17 TinyLogic UHS Dual Buffer 技术手册解析

    产品简介


    NC7WZ17 是 ON Semiconductor 公司生产的超高速 TinyLogic 系列双缓冲器。此款缓冲器采用先进的 CMOS 技术制造,可在宽广的 VCC 工作电压范围内提供高速度和高输出驱动能力,同时保持低静态功耗。其主要功能是作为信号缓冲器使用,广泛应用于通信、计算机、工业控制等领域。

    技术参数


    - 工作电压范围: 1.65 V 至 5.5 V
    - 输入容差: 最大 5.5 V,独立于 VCC
    - 传播延迟时间: 典型值为 3.6 ns(50 pF 负载)
    - 高电平输出电流: ±24 mA(3 V VCC)
    - 低电平输出电流: 100 μA
    - 静态电流: 1 µA(最大)
    - 存储温度范围: -65°C 至 +150°C
    - 封装类型: SC70, MicroPak, MicroPak2
    - 认证: Pb-free, Halogen-Free/BFR-Free, RoHS 合规

    产品特点和优势


    - 超高速性能: 该缓冲器具有出色的高速性能,适用于需要快速响应的应用场景。
    - 高输出驱动: 高达 ±24 mA 的输出电流使其能够轻松驱动大负载。
    - 宽泛的工作电压范围: 支持从 1.65 V 到 5.5 V 的宽泛 VCC 电压,提高了设计的灵活性。
    - 小型封装: 微型封装(SC70, MicroPak)使得其在空间受限的应用中表现出色。
    - 抗噪声特性: 内置的噪声/EMI 减少电路提高了产品的稳定性和可靠性。

    应用案例和使用建议


    - 通信系统: NC7WZ17 可用于提升通信系统中的信号传输速率和稳定性。
    - 工业控制系统: 在复杂工业环境中,该缓冲器可确保可靠的数据传输和处理。
    - 电源管理: 由于其良好的过压保护特性,适合用于电源管理模块中。
    - 建议使用: 设计时考虑适当的负载和布线,以减少信号失真和干扰;确保 VCC 电压在指定范围内运行,避免过压情况。

    兼容性和支持


    - 兼容性: NC7WZ17 与多种标准接口兼容,适用于广泛的电路设计。
    - 支持和服务: ON Semiconductor 提供详尽的技术文档和客户服务,帮助客户解决问题并优化设计。

    常见问题与解决方案


    - Q: 缓冲器输出不稳定
    - A: 检查输入信号质量和 VCC 电压是否符合规范。
    - Q: 输出电流不足
    - A: 确认负载阻抗合理,确保输入信号符合阈值要求。
    - Q: 存储期间温度过高导致损坏
    - A: 确保存储环境温度不超过规定范围。

    总结和推荐


    NC7WZ17 是一款集高速度、高输出驱动和宽工作电压范围于一身的高性能缓冲器,适用于各种严苛的工业和消费电子产品。其微型封装和优秀的抗噪能力使其在紧凑且要求严格的电路设计中具有明显优势。综合来看,这款缓冲器值得在众多应用场景中使用,特别是在需要高可靠性和稳定性的场合。因此,强烈推荐 NC7WZ17 作为高速信号处理的理想选择。

NC7WZ17L6X参数

参数
逻辑功能 Buffer,Non-Inverting
低电平输出电流 32mA
最大工作供电电压 5.5V
元件数量 2
最小工作供电电压 1.65V
输入类型 施密特触发器
输入数量 2
高电平输出电流 32mA
输出类型 推挽式
每元件位数 1
极性 非反相
输出数量 2
Iq-静态电流 1μA
长*宽*高 1.45mm(长度)*1mm(宽度)
通用封装 MICROPAK-6
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装
