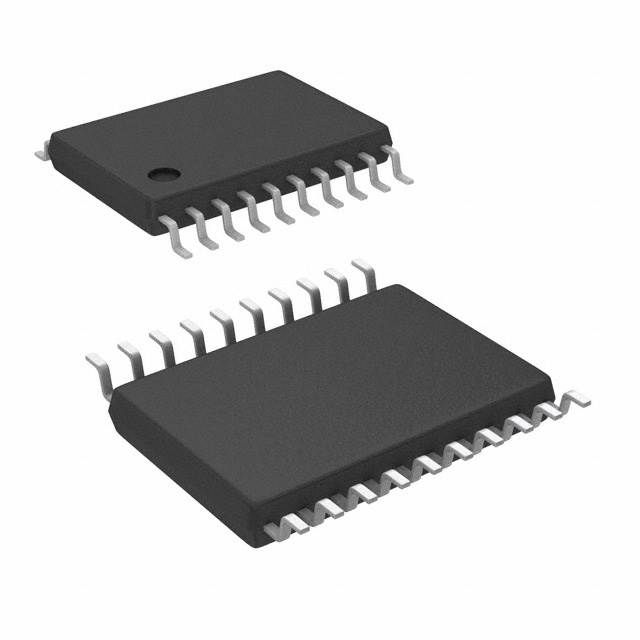

74VHCT240AMTCX

厂牌: ON SEMICONDUCTOR
产品描述: 4μA 反相 三态 8 8 2 4 4.5V 5.5V 8mA Buffer,Inverting 8mA TSSOP-20 贴片安装,黏合安装 6.5mm*4.4mm*900μm
供应商型号: CY-74VHCT240AMTCX
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 缓冲器/驱动器/收发器 74VHCT240AMTCX

74VHCT240AMTCX概述

    74VHCT240A Octal Buffer/Line Driver with 3-STATE Outputs 技术手册

    1. 产品简介


    产品类型: 74VHCT240A 是一款具有 3 状态输出的八路缓冲器/线驱动器。它属于高性能的 CMOS 集成电路。
    主要功能:
    - 实现高速数据传输,传输延迟仅为 5.6ns(典型值)。
    - 支持三态输出,使得它可以作为内存地址驱动器、时钟驱动器和总线收发器使用。
    - 在输入电压范围为 0V 到 7V 的情况下,保护电路确保设备的安全运行。
    应用领域:
    广泛应用于计算机接口、数据传输系统、存储系统、时钟同步等领域。

    2. 技术参数


    性能参数:
    - 工作电压范围: 4.5V 至 5.5V
    - 最高输入电压: 5.5V
    - 输出电压范围: 0V 至 5.5V
    - 高电平输入电压: 4.5V 时 ≥ 2.0V,5.5V 时 ≥ 2.0V
    - 低电平输入电压: 4.5V 时 ≤ 0.8V,5.5V 时 ≤ 0.8V
    - 高电平输出电压: 4.5V 时 ≥ 4.40V,5.5V 时 ≥ 3.94V
    - 低电平输出电压: 4.5V 时 ≤ 0.1V,5.5V 时 ≤ 0.44V
    电气特性:
    - 静态电流: 4.0µA 至 40.0µA
    - 动态输出电流: ±25mA
    - 静态待机电流: 4.0µA 至 40.0µA
    工作环境:
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -65°C 至 +150°C

    3. 产品特点和优势


    产品特点:
    - 高速传输: 传输延迟仅为 5.6ns(典型值),比同类产品更快。
    - 低功耗: 静态电流仅为 4.0µA 至 40.0µA,有效降低了功耗。
    - 可靠性: 输入和输出端提供电源下降保护,防止电压不匹配导致的设备损坏。
    - 兼容性强: 与 74HCT240 兼容,可直接替代。
    市场竞争力:
    - 高性能: 拥有优异的传输速度和低功耗特性,适用于高性能需求的应用场合。
    - 易于集成: 与现有系统无缝集成,无需额外硬件改造。
    - 高可靠性: 在各种恶劣环境下保持稳定性能,提高了系统的可靠性。

    4. 应用案例和使用建议


    应用案例:
    - 存储系统: 可以用作内存地址驱动器,提高内存访问效率。
    - 数据传输: 作为高速数据传输的线驱动器,提高系统数据吞吐量。
    - 时钟同步: 用于系统内部时钟信号的分配和传输,保证系统时钟的准确性和同步性。
    使用建议:
    - 温度管理: 在高温环境下使用时,需注意散热设计,避免过热对器件的影响。
    - 电源管理: 确保输入电压在规定范围内,避免电压波动导致的性能不稳定。

    5. 兼容性和支持


    - 兼容性: 与 74HCT240 完全兼容,方便替换原有设备。
    - 支持服务: ON Semiconductor 提供全方位的技术支持和售后服务,确保客户可以顺利使用该产品。

    6. 常见问题与解决方案


    常见问题:
    - 温度异常导致性能下降: 使用外部散热装置来降低工作温度。
    - 输入电压超出范围: 确保输入电压在 4.5V 至 5.5V 之间。
    - 静态电流过高: 检查系统连接是否正确,避免电源供应问题。
    解决方案:
    - 温度异常: 增加散热片或者使用风扇进行散热。
    - 输入电压超出范围: 检查并调整电源电压至指定范围。
    - 静态电流过高: 检查系统连接,确认电源供应稳定。

    7. 总结和推荐



    总结

    :
    74VHCT240A 八路缓冲器/线驱动器具有出色的性能、低功耗和良好的可靠性。它非常适合需要高性能数据传输和时钟同步的应用场合。该产品不仅适用于当前的系统升级,还可以为未来的设计提供长期的支持。
    推荐:
    鉴于其卓越的性能和广泛的适用性,我们强烈推荐在需要高速、低功耗数据传输的场合使用 74VHCT240A。

74VHCT240AMTCX参数

参数
逻辑功能 Buffer,Inverting
高电平输出电流 8mA
极性 反相
Iq-静态电流 4μA
元件数量 2
输入类型 -
输出数量 8
低电平输出电流 8mA
输入数量 8
最小工作供电电压 4.5V
输出类型 三态
每元件位数 4
最大工作供电电压 5.5V
长*宽*高 6.5mm*4.4mm*900μm
通用封装 TSSOP-20
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74VHCT240AMTCX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

74VHCT240AMTCX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 缓冲器/驱动器/收发器 ON SEMICONDUCTOR 74VHCT240AMTCX 74VHCT240AMTCX数据手册

74VHCT240AMTCX封装设计

查看详情并下载
Symbol
Footprint
3D Model
