NLX3G16DMUTCG

厂牌: ON SEMICONDUCTOR
产品描述: 1mA 非反相 推挽式 3 3 3 1 1.65V 5.5V 32mA 缓冲器,非反向 32mA DFN 贴片安装 1.95mm(长度)*1mm(宽度)
供应商型号: CY-NLX3G16DMUTCG
供应商:
标准整包数: 1

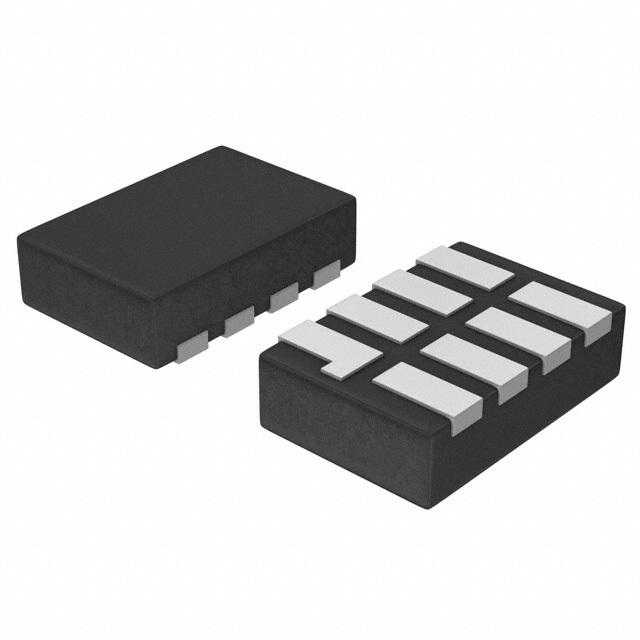

ON SEMICONDUCTOR 缓冲器/驱动器/收发器 NLX3G16DMUTCG

NLX3G16DMUTCG概述


    产品简介


    基本介绍
    NLX3G16 MiniGate 是一款先进的高速CMOS三通道非反相缓冲器,采用了超小封装。该器件适用于多种应用领域,特别是在需要高性能且占用空间小的电子系统中。

    技术参数


    性能指标
    - 速度性能:典型传播延迟时间为1.8纳秒(@VCC=5.0V)
    - 电压范围:设计用于1.65V至5.5V电源电压
    - 功耗:静态电流最大为1µA(@TA=25°C)
    - 输出能力:提供24mA平衡源电流和灌电流能力
    - 温度范围:存储温度范围为-65°C到+150°C,结温最高为150°C
    其他电气特性
    - 输入/输出结构:支持高达7.0V的电压保护
    - 输入和输出容差:具有过压容错功能(OVT)
    - 最大额定值:电源电压范围-0.5V到+7.0V
    - 过渡速率:VCC=1.8V时±0.18ns/V,VCC=2.5V时±0.2V,VCC=3.3V时±0.3V,VCC=5.0V时±0.5V

    产品特点和优势


    特点和优势
    - 高速:具备快速的传播延迟时间,适合高频率应用。
    - 低功耗:即使在高温环境下也能保持低功耗。
    - 宽电压范围:支持1.65V至5.5V的供电范围,适用性广泛。
    - 过压保护:具备过压容错功能,确保系统稳定可靠。
    - 小型封装:提供多种封装选择,满足不同设计需求。

    应用案例和使用建议


    使用案例
    NLX3G16 MiniGate常用于高速数字信号处理、通信设备和便携式电子产品中。例如,在数据通信模块中,它可以作为缓冲器用于提高信号质量。
    使用建议
    - 在应用时确保电源电压范围符合要求,避免超出规格范围导致器件损坏。
    - 注意散热管理,特别是在高温环境下长时间运行时。

    兼容性和支持


    兼容性
    - 支持多种电源电压范围,适用于不同电源环境的应用。
    - 与其他标准逻辑器件兼容,易于集成。
    支持和服务
    - ON Semiconductor提供详细的技术文档和应用程序支持。
    - 通过其官方网站和技术支持团队可以获取更多帮助和支持。

    常见问题与解决方案


    常见问题及解决方案
    - Q: 器件在高温度下性能会下降吗?
    - A: 器件设计允许在-65°C到+150°C的温度范围内工作,但为了保证最佳性能和寿命,建议避免长期处于高温环境。

    - Q: 器件如何进行热管理和散热?
    - A: 可以通过增加散热片、使用高效散热材料或合理布局电路板来改善散热效果。具体请参考产品手册中的相关章节。

    总结和推荐


    综合评估
    NLX3G16 MiniGate 是一款高性能、低功耗的高速缓冲器,适用于多种应用场景,特别是对于要求紧凑和高可靠性设计的系统。其过压保护和宽电源范围特性使其在复杂环境中依然能够保持良好的性能和稳定性。
    推荐使用
    由于其出色的性能和广泛的应用场景,我们强烈推荐在设计需要高速缓冲功能的电子系统时考虑使用NLX3G16 MiniGate。同时,需要注意合理设计散热方案,以确保最佳性能。

NLX3G16DMUTCG参数

参数
输入数量 3
逻辑功能 缓冲器,非反向
低电平输出电流 32mA
元件数量 3
Iq-静态电流 1mA
输入类型 -
每元件位数 1
最小工作供电电压 1.65V
高电平输出电流 32mA
极性 非反相
输出类型 推挽式
最大工作供电电压 5.5V
输出数量 3
长*宽*高 1.95mm(长度)*1mm(宽度)
通用封装 DFN
安装方式 贴片安装
零件状态 在售

NLX3G16DMUTCG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NLX3G16DMUTCG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 缓冲器/驱动器/收发器 ON SEMICONDUCTOR NLX3G16DMUTCG NLX3G16DMUTCG数据手册

NLX3G16DMUTCG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0976 ¥ 0.8246
5000+ $ 0.0976 ¥ 0.8246
库存: 112343
起订量: 1213 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 824.6
