74LCX540MTC

厂牌: ON SEMICONDUCTOR
产品描述: 10μA 反相 三态 8 8 1 8 2V 3.6V 24mA Buffer,Inverting 24mA TSSOP-20 贴片安装 6.5mm*4.4mm*900μm
供应商型号: 3003884
供应商: 海外现货
标准整包数: 1

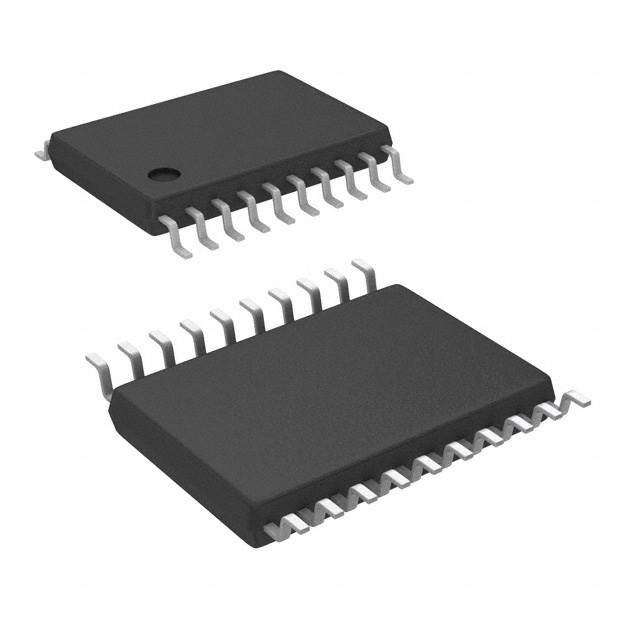

ON SEMICONDUCTOR 缓冲器/驱动器/收发器 74LCX540MTC

74LCX540MTC概述

    74LCX540 — 低电压八位缓冲器/线路驱动器

    1. 产品简介


    74LCX540 是一款低电压八位缓冲器/线路驱动器,适用于3.3V供电的系统。其具有5V容限输入和输出,可以处理从2.3V到3.6V的电源电压范围,特别适合需要高性能和高可靠性的微处理器系统中的内存和地址驱动、时钟驱动及总线传输应用。此外,这款产品还具备抗静电放电(ESD)能力,并支持热插拔操作,增强了系统的可靠性。

    2. 技术参数


    - 工作电压范围:2.3V~3.6V
    - 最大传播延迟(\(t{PD}\)):6.5ns(@3.3V)
    - 典型工作电流:10μA
    - 三态输出阻抗:高阻态
    - ESD性能:
    - 人体模型 > 2000V
    - 机器模型 > 200V
    - 封装形式:
    - 20引脚小型轮廓集成电路(SOIC)
    - 20引脚小型轮廓封装(SOP)
    - 无引脚倒装芯片封装(DQFN)

    3. 产品特点和优势


    - 5V容限输入和输出:使得这款缓冲器能够兼容不同的信号电平,确保了系统设计的灵活性。
    - 低功耗设计:在典型条件下仅需10μA的工作电流,有效降低系统的能耗。
    - 高速传输:最高传播延迟仅为6.5ns,保证了高速数据传输的需求。
    - 强大的ESD防护:超过JESD 78标准,为系统的稳定运行提供了保障。
    - 支持热插拔:允许在系统运行过程中进行插入或拔出操作,提高了系统的易用性和维护性。

    4. 应用案例和使用建议


    应用案例:
    - 内存和地址驱动:用于控制数据存储单元和地址分配。
    - 时钟驱动:作为时钟信号的发送端和接收端,确保时序信号的准确传递。
    - 总线传输:适用于各种类型的总线系统,如I2C、SPI等。
    使用建议:
    - 布局优化:鉴于其对称的引脚排列,将输入端口设置在一侧而输出端口设置在另一侧,有助于简化PCB设计并提高布线密度。
    - 热插拔注意事项:为了确保在电源上升或下降期间保持高阻态,建议通过上拉电阻连接输出使能端(OE),并确定合适的最小电阻值。

    5. 兼容性和支持


    - 兼容性:74LCX540能够与多种标准逻辑电路兼容,尤其适用于低电压CMOS和双极型电路接口。
    - 技术支持:ON Semiconductor提供详尽的技术文档和支持服务,可帮助用户深入了解产品特性和优化设计方案。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电源电压超出推荐范围 | 检查系统电源设计,确保电源电压在2.3V~3.6V之间。 |
    | 数据传输错误率高 | 检查系统布线是否存在干扰,优化接地和去耦电容的设计。 |
    | 热插拔过程中出现误触发 | 确认OE端的上拉电阻值符合要求,以确保在电源波动期间处于高阻态。 |

    7. 总结和推荐


    74LCX540 是一款专为高性能需求设计的低电压八位缓冲器/线路驱动器,其5V容限输入和输出、低功耗、高速传输等特点使其非常适合用于现代微处理器系统中的内存和地址驱动、时钟驱动以及总线传输应用。其出色的抗静电能力和热插拔支持进一步提升了系统的可靠性。综上所述,这款产品是高可靠性系统的理想选择,值得强烈推荐。
    如需了解更多关于74LCX540的信息,请访问ON Semiconductor官方网站:[www.onsemi.com](http://www.onsemi.com/)。

74LCX540MTC参数

参数
最小工作供电电压 2V
逻辑功能 Buffer,Inverting
高电平输出电流 24mA
每元件位数 8
极性 反相
输入类型 -
输入数量 8
输出数量 8
元件数量 1
Iq-静态电流 10μA
最大工作供电电压 3.6V
低电平输出电流 24mA
输出类型 三态
长*宽*高 6.5mm*4.4mm*900μm
通用封装 TSSOP-20
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

74LCX540MTC厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

74LCX540MTC数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 缓冲器/驱动器/收发器 ON SEMICONDUCTOR 74LCX540MTC 74LCX540MTC数据手册

74LCX540MTC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.2579
10+ ¥ 3.9833
100+ ¥ 3.569
500+ ¥ 3.5053
1000+ ¥ 3.5053
2500+ ¥ 3.4415
5000+ ¥ 3.4415
库存: 308
起订量: 13 增量: 0
交货地:
最小起订量为:10
合计: ¥ 39.83
