首页  >  产品百科  >  NC7WZ125L8X-L22185

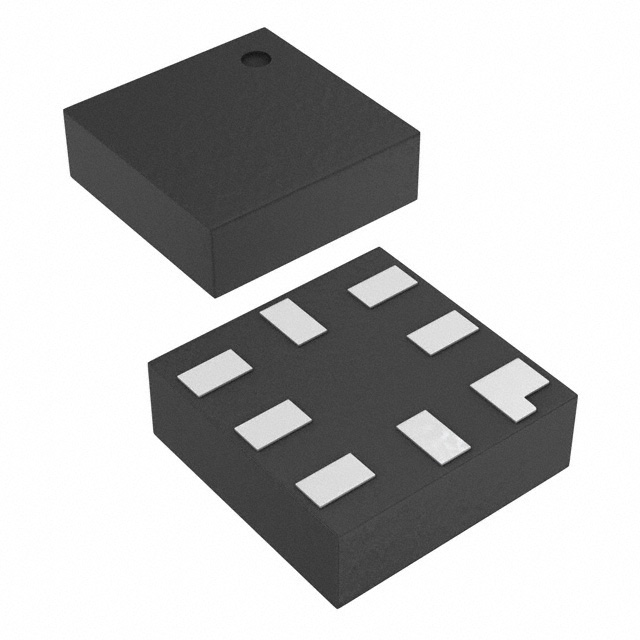

NC7WZ125L8X-L22185

厂牌: ON SEMICONDUCTOR
产品描述: Buffer/Line Driver 2-CH Non-Inverting 3-ST CMOS 8-Pin MicroPak T/R
供应商型号: 488-NC7WZ125L8X-L22185TR-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR 缓冲器/驱动器/收发器 NC7WZ125L8X-L22185

NC7WZ125L8X-L22185概述

    TinyLogic UHS Dual Buffer with 3-State Outputs (NC7WZ125)

    产品简介


    NC7WZ125 是一款双通道非反相缓冲器,具有独立的低电平有效使能输入以控制三态输出。该器件采用先进的CMOS技术制造,实现了超高速切换性能,同时保持较低的静态功耗。它具有宽泛的工作电压范围(1.65 V至5.5 V),适用于多种应用领域。

    技术参数


    - 包装类型:US8 表面贴装封装,MicroPak无铅引线封装
    - 工作电压:1.65 V 至 5.5 V
    - 速度特性:传播延迟时间 tPD 为2.6 ns(典型值);VCC = 5 V,CL = 50 pF时
    - 输出驱动能力:±24 mA(3 V VCC时)
    - 存储温度范围:−65°C 到 +150°C
    - 逻辑符号:参见图1
    - 接口:符合 IEEE/IEC 标准

    产品特点和优势


    - 空间节省:US8 封装尺寸仅为1.6x1.6 mm
    - 高集成度:微封装设计,降低电路板面积
    - 超高速度:具备优秀的开关性能
    - 高可靠性:宽泛的工作电压范围和耐过电压特性
    - 环境友好:无铅、无卤素材料,RoHS认证

    应用案例和使用建议


    应用案例:
    - 数字逻辑电路:用于数据传输路径中的缓冲和信号调节
    - 接口转换:实现5 V到3 V的电压转换
    使用建议:
    - 确保所有未使用的输入引脚被置为高电平或低电平,避免浮空
    - 为确保最佳性能,在设计电路时应注意电源电压和负载条件
    - 在多芯片系统中,考虑各芯片之间的相互干扰,适当增加去耦电容以减少噪声

    兼容性和支持


    - 兼容性:NC7WZ125 能够与其他标准逻辑器件良好兼容,支持常见的数字接口标准
    - 支持:厂家提供详尽的技术文档和在线技术支持,可从官网下载最新资料,如需更多支持请联系当地销售代表

    常见问题与解决方案


    - 问题1:如何确定正确的电源电压?
    - 解决方法:根据应用需求选择合适的工作电压范围(1.65 V至5.5 V),并在设计时确保电源稳定
    - 问题2:出现异常波动怎么办?
    - 解决方法:检查接地和去耦电容配置,确保良好的电气特性
    - 问题3:如何确保器件正常工作?
    - 解决方法:遵循推荐的测试条件和操作范围,验证关键参数,例如传播延迟和输出驱动能力

    总结和推荐


    综上所述,NC7WZ125 双通道非反相缓冲器具备高效、可靠、环保的特点,是数字逻辑电路和接口转换应用的理想选择。建议广泛应用于需要高性能、小尺寸、多用途的电子系统中,特别是在对功耗和空间要求严格的场合。如果您正在寻找一款高效可靠的缓冲器解决方案,NC7WZ125 绝对值得考虑。

NC7WZ125L8X-L22185参数

参数
Iq-静态电流 -
逻辑功能 -
输出数量 -
低电平输出电流 -
每元件位数 -
最小工作供电电压 -
输入类型 -
输出类型 -
高电平输出电流 -
最大工作供电电压 -
输入数量 -
极性 -
元件数量 -
包装方式 卷带包装

NC7WZ125L8X-L22185厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NC7WZ125L8X-L22185数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 缓冲器/驱动器/收发器 ON SEMICONDUCTOR NC7WZ125L8X-L22185 NC7WZ125L8X-L22185数据手册

NC7WZ125L8X-L22185封装设计

查看详情并下载
Symbol
Footprint
3D Model
