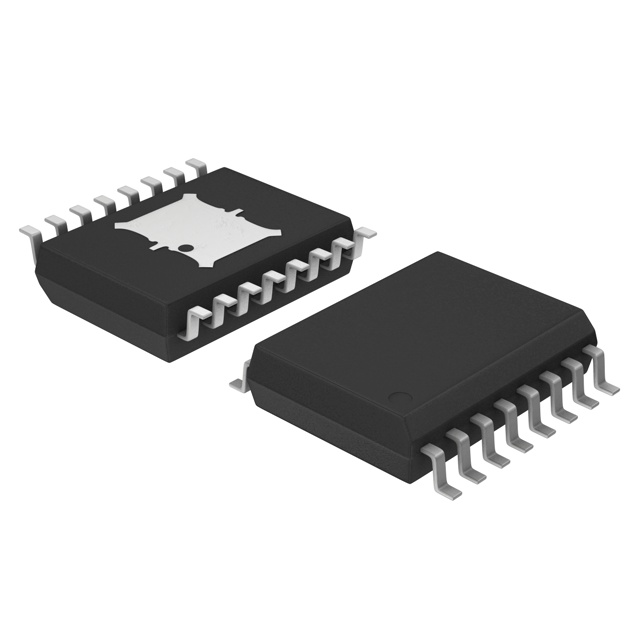

NCV7681APWR2G

产品分类: LED驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 16V PWM Parallel,Series 100mA 8 4.5V SOIC-16 导线安装,贴片安装,黏合安装 7.8mm(宽度)
供应商型号: FL-NCV7681APWR2G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR LED驱动器 NCV7681APWR2G

NCV7681APWR2G概述

    NCV7681 100 mA Linear Current Regulator and Controller for Automotive LED Lighting

    1. 产品简介


    NCV7681 是一款专为汽车后组合灯和闪光功能设计的线性电流调节器和控制器。该组件由八个可编程恒流源组成,适用于调节和控制基于LED的汽车照明系统。该器件允许设计者设定两种不同的光照水平,用于停车(100% 占空比)和尾灯(可编程占空比),并可选择通过外部PWM信号进行额外调制。通过两个外部电阻器可以轻松设置LED亮度等级,从而实现灵活的电流控制。

    2. 技术参数


    - 电流输出范围:每通道高达100 mA。
    - 启动延迟时间:停止逻辑输入从低到高转换时的延迟时间为14至45 μs。
    - PWM频率:停止逻辑输入为0V时,PWM频率范围为400 Hz至1200 Hz。
    - 最大供电电压:40 V。
    - 工作温度范围:−40°C 至 150°C。
    - 过电压保护:最高保护阈值为18.4 V,超过此阈值时,驱动电流会降至额定值的78%。

    3. 产品特点和优势


    - 八通道恒流输出:每个通道均可独立控制,提供高达100 mA的电流。
    - 外置检测功能:通过开放漏极诊断输出,在所有模式下报告开路情况。
    - 外部PWM调制:提供灵活性以适应不同的照明需求。
    - 软启动和斜率控制:消除电磁干扰(EMI)的担忧。
    - 过温故障报告:提供温度保护机制,确保系统安全运行。
    - AEC-Q100认证:适合严苛的汽车应用环境。

    4. 应用案例和使用建议


    应用场景:
    - 后组合灯(RCL)
    - 日间行车灯(DRL)
    - 雾灯
    - 高位置停车灯(CHMSL)阵列
    - 转向灯及其他外部调制应用
    使用建议:
    - 对于需要高电流分布的设计,建议使用外部功率场效应晶体管(PFET)。
    - 在没有使用外部PFET的情况下,设置电压限制可以减少驱动电流,以节省能源。
    - 当使用外部PFET时,需正确连接FB(反馈)引脚和球栅驱动引脚,以确保良好的系统响应。

    5. 兼容性和支持


    - 兼容性:NCV7681可以与各种标准汽车电子元件兼容。
    - 支持和维护:ON Semiconductor提供了详细的技术文档和客户支持,确保产品能够可靠地应用于汽车领域。

    6. 常见问题与解决方案


    - 问题:设备无法正常启动。
    - 解决方案:检查供电电压是否在正常范围内,并确认所有连接正确无误。

    - 问题:出现开路故障。
    - 解决方案:使用诊断引脚进行排查,并重启系统或手动重置。

    - 问题:过电压导致驱动电流降低。
    - 解决方案:确保外部电阻在安全范围内,并根据实际需求调整电流。

    7. 总结和推荐


    综合评估:
    - 优点:NCV7681具有高可靠性、灵活的电流控制能力以及强大的诊断功能,使其成为汽车LED照明的理想选择。
    - 结论:强烈推荐NCV7681应用于各种汽车LED照明系统中。它不仅具备出色的性能,而且提供了广泛的应用灵活性,适合不同复杂程度的汽车照明设计。
    通过详尽的技术参数和丰富的应用案例分析,可以看出NCV7681是一款性能卓越、应用广泛的电子元器件,非常适合作为汽车LED照明系统的优选解决方案。

NCV7681APWR2G参数

参数
效率 -
最大输出电压 -
最小输出电压 -
功率 -
最小输入电压 4.5V
拓扑 Parallel,Series
输出数量 8
输出电流 100mA
调光方式 PWM
最大输入电压 16V
长*宽*高 7.8mm(宽度)
通用封装 SOIC-16
安装方式 导线安装,贴片安装,黏合安装
应用等级 汽车级,照明级
零件状态 在售
包装方式 卷带包装
