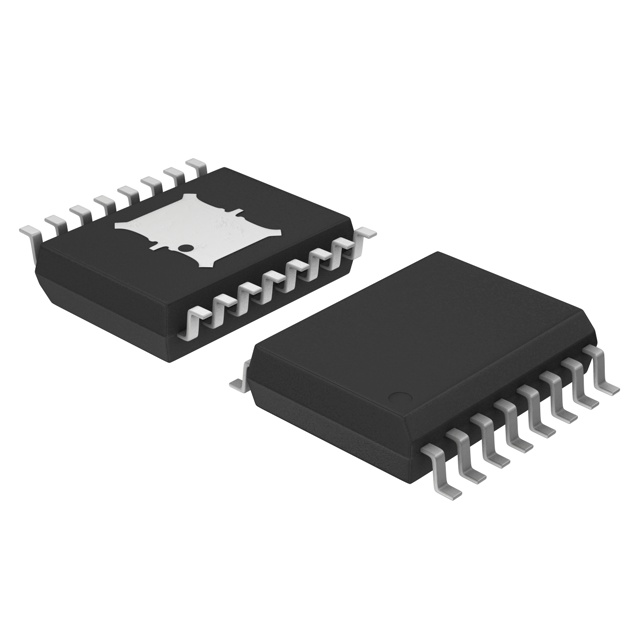

NCV7680PWR2G

产品分类: LED驱动器
厂牌: ON SEMICONDUCTOR
产品描述: PWM 75mA 8 45V(Max) SOP 黏合安装
供应商型号: FL-NCV7680PWR2G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR LED驱动器 NCV7680PWR2G

NCV7680PWR2G概述


    产品简介


    产品类型:
    NCV7680是一款线性电流调节器和控制器,专为汽车LED尾组合灯设计。它集成了八个可编程恒流源通道,可用于控制汽车后组合灯的亮度。
    主要功能:
    - 八个独立的恒流输出通道,每个通道最大驱动电流为75mA。
    - 开路诊断功能,通过开漏输出进行异常检测。
    - 频率控制以减少电磁干扰(EMI)。
    - 低静态压降,适用于预调节应用。
    - 内置1kHz尾灯PWM调光功能。
    - 两个外部电阻用于设置停止亮度和尾灯亮度。
    应用领域:
    - 汽车尾组合灯(RCL)
    - 日间行车灯(DRL)
    - 雾灯
    - 高位制动灯(CHMSL)阵列
    - 转向灯及其他外部调制应用
    - 液晶背光照明

    技术参数


    - 工作电压范围: 6V至16V
    - 单通道最大输出电流: 75mA
    - 温度范围: -40°C至150°C
    - ESD保护: 人体模型RSTOP引脚>1.8kV;其余引脚>2.0kV;机器模型>200V
    - 过压保护: 阈值为16.0V至24.5V,电流降低至原电流的94%
    - 电源管理: 稳态下功耗低至6.0mA
    - PWM调光频率: 停止输入时,典型值为1kHz
    - 响应时间: 停止开启延迟时间为14μs至45μs

    产品特点和优势


    - 高度集成: 采用SOIC-16封装,内部集成了多个恒流输出通道,适用于多种LED应用。
    - 优异的性能: 支持高达75mA的单通道电流,适用于高电流需求的应用场合。
    - 低静态功耗: 在STOP模式下的静态电流仅为6.5mA,显著降低功耗。
    - 可靠的保护机制: 包括开路诊断、过压保护和热关断等安全措施。
    - 兼容性强: 支持PWM调光,可实现稳定的调光效果。

    应用案例和使用建议


    应用案例
    - 汽车尾灯: 采用NCV7680驱动汽车尾灯,可以轻松实现两档亮度控制(停止和尾灯)。
    - 日间行车灯: 可通过PWM实现连续无闪烁的调光功能。
    使用建议
    - 电路设计: 设计电路时,需要根据具体应用选择合适的外部电阻值(RSTOP和RTAIL),以确保恒流输出的准确性。
    - 散热处理: 在高电流应用场合,需合理设计散热系统,避免因过热而导致的性能下降。

    兼容性和支持


    - 兼容性: NCV7680支持通过外部FET实现功率分配,特别适合于高电流设计。
    - 制造商支持: ON Semiconductor提供了详尽的技术文档和支持服务,包括故障排除指南和应用示例,确保用户能够顺利使用该产品。

    常见问题与解决方案


    1. 问:如何判断开路故障?
    - 答: 当停止输入信号高电平且诊断引脚(DIAG)呈高电平时,表明某个输出回路发生开路故障。

    2. 问:如何避免假开路报告?
    - 答: 在正常操作条件下,务必保持诊断引脚的电压不突破0.4V阈值,以免产生误报。

    3. 问:如何设定外部电阻以调节输出电流?
    - 答: 通过调整RSTOP和RTAIL的电阻值来精确设定输出电流。具体数值可参考应用手册中的图表。

    总结和推荐


    综上所述,NCV7680凭借其出色的性能和强大的功能,在汽车LED照明系统中表现出色。它不仅具备优异的电流控制能力,还拥有多种保护机制,确保在各种极端条件下的稳定运行。对于需要高精度电流控制和可靠保护的LED应用场合,强烈推荐使用NCV7680。
    本篇内容涵盖了对NCV7680产品的全面介绍,结合技术手册中的详细信息,提供了实用的指导和建议。希望这些内容能帮助您更好地理解和应用这款高性能的线性电流调节器。

NCV7680PWR2G参数

参数
功率 -
输出电流 75mA
最大输出电压 45V(Max)
输出数量 8
最大输入电压 -
效率 -
最小输入电压 -
最小输出电压 -
调光方式 PWM
拓扑 -
10.45mm(Max)
7.6mm(Max)
2.55mm(Max)
通用封装 SOP
安装方式 黏合安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装
