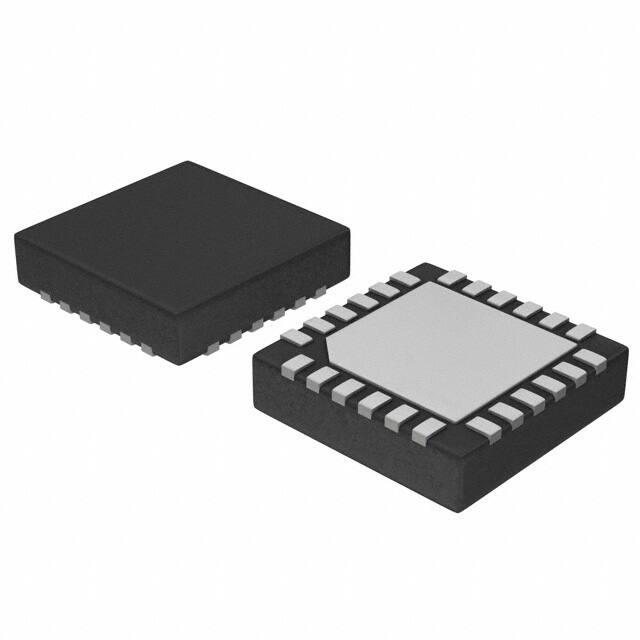

NCP5608MTR2G

产品分类: LED驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 5.5V I²C Switched Capacitor (Charge Pump) 25mA,100mA 8 4.8V 2.7V 5.5V TQFN-24 贴片安装,黏合安装
供应商型号: CY-NCP5608MTR2G
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR LED驱动器 NCP5608MTR2G

NCP5608MTR2G概述


    产品简介


    NCP5608 多LED充电泵驱动器
    NCP5608 是一种高效升压转换器,采用电流环控制,基于多模式电荷泵,用于驱动白色LED。通过电流模式调节,可以实现均匀且可编程的LED亮度。该芯片针对小型陶瓷电容器进行了优化,能够提供高达2.0瓦的输出功率。其主要应用于显示器背光控制、键盘背光、高功率闪光灯及多显示设备等领域。

    技术参数


    - 输入电压范围:2.7至5.5伏
    - 最大输出电流:500毫安
    - 支持驱动的LED数量:最多8个
    - 工作模式:多模式电荷泵
    - 接口协议:I2C串行链接协议
    - 效率:始终如一的高效率
    - 独立可编程输出电流:每个LED的电流可以独立编程
    - 操作模式:在零额外损耗下可编程3或4种操作背光LED
    - 恒定输出电流调节:保证输出电流稳定
    - 内置调光功能:提供动态调光能力
    - 自动LED电流匹配:精确匹配LED电流
    - 热关断保护:具备过热保护机制
    - 低电池噪声返回:减少电池电压波动对系统的干扰
    - 无铅封装:环保设计

    产品特点和优势


    NCP5608 具备多种独特功能和优势,使其在多个应用领域中表现出色。例如,其高效率和独立的LED电流编程能力使其适用于多种背光和闪光应用。此外,该芯片能够处理多达8个LED,提供更高的灵活性和性能。其内部热关断保护机制确保了长时间运行时的安全性。

    应用案例和使用建议


    应用案例
    - LED显示器背光控制:用于LCD或OLED显示器的背光控制,确保显示效果的一致性。
    - 键盘背光:为键盘提供均匀的背景照明,提升用户体验。
    - 高功率闪光灯:适用于相机或其他需要高亮度闪光的应用。
    - 多显示屏系统:在需要驱动多个LED的系统中使用,如交通信号灯、广告牌等。
    使用建议
    - 散热管理:由于工作过程中可能产生较高温度,建议采取有效的散热措施,避免过热损坏。
    - 布局优化:多层电路板布局和专用接地屏幕能有效降低噪声干扰。
    - 负载调整:根据具体需求调整外部电阻值,以实现精确的LED电流设置。

    兼容性和支持


    - 兼容性:NCP5608 可以与其他MCU通过I2C接口连接,实现远程控制。
    - 技术支持:ON Semiconductor 提供详尽的技术文档和在线支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:当电池电压下降时,LED亮度不足。
    解决方案:检查外部电阻是否准确匹配,并确认是否有适当的电源支持。
    2. 问题:LED电流不一致。
    解决方案:检查各LED引脚之间的连接,确保没有短路或断路现象。
    3. 问题:启动时间过长。
    解决方案:检查飞跨电容和输出电容是否满足规范要求,并进行必要的调整。

    总结和推荐


    综上所述,NCP5608 具有高效、灵活、安全的特点,适用于多种LED驱动应用。其独立可编程输出电流和高精度电流匹配功能使其在市场上具有很强的竞争力。对于需要高亮度和高性能背光解决方案的用户,强烈推荐使用NCP5608。不过,用户仍需注意在安装和使用过程中遵循最佳实践,以充分发挥其潜力。

NCP5608MTR2G参数

参数
调光方式 I²C
输出电流 25mA,100mA
最小输出电压 4.8V
最小输入电压 2.7V
最大输出电压 5.5V
拓扑 Switched Capacitor (Charge Pump)
输出数量 8
功率 -
效率 -
最大输入电压 5.5V
通用封装 TQFN-24
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装

NCP5608MTR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP5608MTR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LED驱动器 ON SEMICONDUCTOR NCP5608MTR2G NCP5608MTR2G数据手册

NCP5608MTR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.8322 ¥ 7.1613
300+ $ 0.8246 ¥ 7.0968
500+ $ 0.817 ¥ 7.0323
1000+ $ 0.7941 ¥ 6.7097
5000+ $ 0.7941 ¥ 6.7097
库存: 14470
起订量: 140 增量: 1
交货地:
最小起订量为:100
合计: ¥ 716.13
