NCP5030MTTXG

产品分类: LED驱动器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi显示驱动芯片, 1段, 12针
供应商型号: NCP5030MTTXG
供应商: 国内现货
标准整包数: 2
ON SEMICONDUCTOR LED驱动器 NCP5030MTTXG

NCP5030MTTXG概述

    NCP5030 Buck-Boost Converter 技术手册解析

    产品简介


    NCP5030是一款专为恒流应用设计的固定频率PWM升降压转换器,主要用于驱动高功率白色LED。适用于单节锂电池(1 Li-Ion)或三节碱性电池(3 Alkaline)供电的应用场合。通过H桥拓扑结构实现升降压转换,可在输入输出电压条件变化时切换至三种工作模式:升压(Boost)、升降压(Buck-Boost)和降压(Buck)模式。该器件具有高效能特性,能在便携式应用中提供高达900mA的电流,适用于手电筒和火炬类应用。

    技术参数


    - 效率: 在500mA和3.3V VIN时可达87%。
    - 内部同步整流器: 无需肖特基二极管。
    - 可调开关限流: 可以调节电感大小以优化性能。
    - 关断控制: 关断控制具有“真切断”功能,静态电流低至0.3μA。
    - 输入电压范围: 2.7V到5.5V。
    - 反馈电压: 200mV。
    - 保护特性: 过压保护和热关断保护。

    产品特点和优势


    - 高效率: 特别是针对500mA和3.3V VIN条件下的高效率。
    - 内置同步整流器: 省去了外部肖特基二极管,降低了成本和复杂度。
    - 可调开关限流: 用户可以根据应用需求调整峰值电流,从而优化电感尺寸。
    - 低静态电流: 具备“真切断”功能,在关闭状态下静态电流仅为0.3μA。
    - 多功能应用: 支持从2.7V到5.5V的宽泛输入电压范围,适用于多种电源环境。

    应用案例和使用建议


    - 典型应用: 便携式手电筒/火炬灯。
    - 使用场景分析: 由于其高效率和宽泛的输入电压范围,NCP5030特别适合用于需要长时间连续工作的手持照明设备。用户可以通过PWM信号调节平均电流进入负载,实现光线亮度的无级调节。
    - 使用建议:
    - 选择合适的电感和输出电容值,以确保电路稳定和高效运行。
    - 考虑散热问题,合理安排PCB布局以优化热管理。

    兼容性和支持


    - 兼容性: NCP5030兼容广泛的输入电压范围,易于集成到不同的电源系统中。
    - 支持: 厂商提供详细的文档和技术支持,帮助用户快速上手并解决问题。

    常见问题与解决方案


    - 问题1: 开启电压低于阈值怎么办?
    - 解决方案: 检查VIN电压是否过低,确认输入电压是否符合最低要求(2.7V)。
    - 问题2: 设备过热怎么办?
    - 解决方案: 优化PCB布局,增加散热措施,避免过热导致设备损坏。
    - 问题3: 静态电流过高怎么办?
    - 解决方案: 确认是否已正确连接关断控制引脚,确保“真切断”功能正常。

    总结和推荐


    NCP5030凭借其高效能、高集成度和广泛的应用兼容性,成为驱动高功率白色LED的理想选择。它特别适用于便携式手电筒和火炬灯等应用。对于追求高效、可靠的电源解决方案的用户来说,NCP5030是一个非常值得推荐的产品。

NCP5030MTTXG参数

参数
输出电流 900mA
最大输出电压 5.5V
功率 -
输出数量 1
调光方式 PWM
拓扑 Step-Down (Buck),Step-Up (Boost)
效率 -
最小输入电压 2.7V
最大输入电压 5.5V
最小输出电压 2.2V

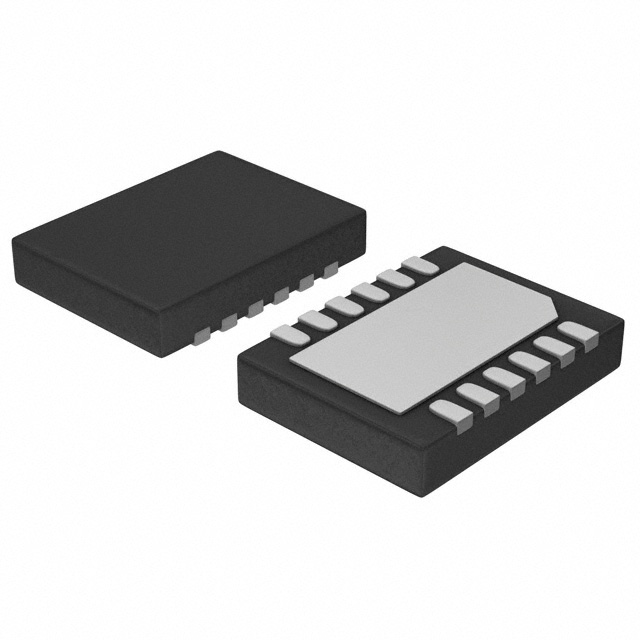

长*宽*高 4mm*3mm*750μm
通用封装 WDFN-12
安装方式 贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 卷带包装

NCP5030MTTXG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP5030MTTXG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LED驱动器 ON SEMICONDUCTOR NCP5030MTTXG NCP5030MTTXG数据手册

NCP5030MTTXG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ ¥ 11.8303
750+ ¥ 11.5953
1500+ ¥ 11.366
库存: 5450
起订量: 44 增量: 0
交货地:
最小起订量为:2
合计: ¥ 23.66
直接购买
加入购物车
