首页  >  产品百科  >  FPF2496UCX

FPF2496UCX

产品分类: LED驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 5.5V 2.5A 1 3.5V WLCSP 贴片安装,黏合安装 1.22mm*1.22mm*380μm
供应商型号: FL-FPF2496UCX
供应商: 海外现货
标准整包数: 1

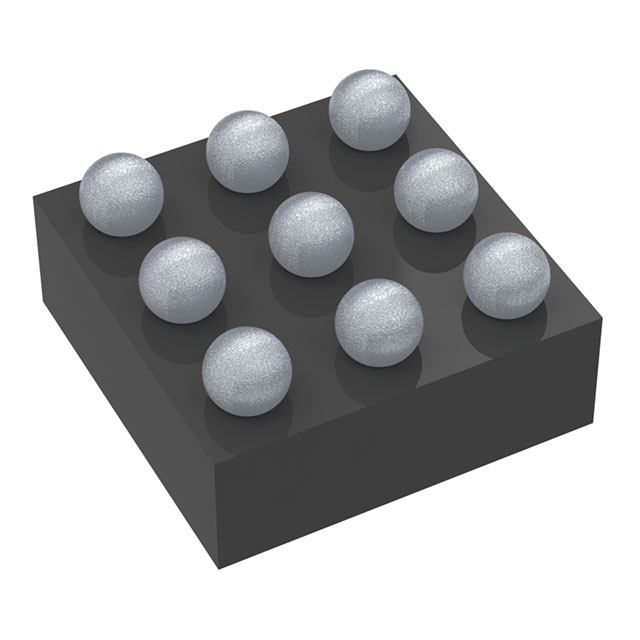

ON SEMICONDUCTOR LED驱动器 FPF2496UCX

FPF2496UCX概述

    FPF2496 IntelliMAX™ 28 V Over-Voltage, Over-Current Protection Load Switch with Adjustable Current-Limit Control

    1. 产品简介


    FPF2496 是一款由ON Semiconductor公司生产的智能型负载管理开关,采用IntelliMAX™技术,主要用于智能手机、平板电脑、便携式设备及存储系统等领域。该产品能够高效处理直流电源(<6V)供电的负载,在关闭状态下提供极低的电流泄漏,并具备过电压、过电流保护功能。

    2. 技术参数


    - 输入电压范围: 3.5 V 至 5.5 V
    - 最大绝对额定值:
    - 输入电压:-0.3 V 至 28 V
    - 输出电压:-0.3 V 至 6 V
    - 最大连续开关电流:2.75 A
    - 电阻性导通阻抗 (RON): 最大值为100 mΩ(在5 V输入电压和1 A输出电流时)
    - 过电压保护阈值:
    - 上升阈值:5.6 V 至 6.0 V
    - 下降阈值:5.5 V
    - 过电流保护 (ILIM): 调整范围为0.1 A至2.5 A,精度为10%
    - 热关断温度: 150 °C,返回温度:130 °C
    - 存储温度范围: -65 °C 至 +150 °C

    3. 产品特点和优势


    - 高集成度:FPF2496将负载管理和多种保护功能集成于单一芯片内,特别适合空间受限的应用场景。
    - 精确的电流限制:通过外部电阻调节电流限制,准确度高达10%,适合各种不同的负载需求。
    - 反向电流阻塞功能 (TRCB):有效防止从输出到输入的不期望的电流流动,确保系统的稳定性。
    - 过电压和过电流保护:提供全面的电路保护,确保设备安全运行。
    - 热关断和UVLO:内置的过温保护和欠压锁定功能可提高系统的可靠性和寿命。

    4. 应用案例和使用建议


    - 应用场景: 智能手机、平板电脑、存储系统和便携式设备。
    - 使用建议:
    - 在输入端放置一个大容量电容以减少瞬态冲击导致的电压跌落。
    - 在输出端放置一个电容,防止反冲电流导致的电压波动,影响设备稳定。
    - 合理选择外部电阻,确保电流限制符合设计要求。

    5. 兼容性和支持


    - 封装和接口:
    - 封装形式:1.21 mm x 1.21 mm的晶圆级芯片级封装(WLCSP)。
    - 逻辑输入:符合JESD76标准,可以直接连接到低电压控制信号/通用输入输出(GPIO)接口。
    - 支持和文档: 用户手册和相关应用指南可在ON Semiconductor官网获取,确保用户可以充分利用产品的所有功能。

    6. 常见问题与解决方案


    - Q: 如何设置电流限制?
    - A: 使用外部电阻连接ISET和GND来设置电流限制。建议电阻误差在1%以内,具体值参见表1。
    - Q: 如何进行正确的板布局?
    - A: 尽量缩短所有走线,尤其是输入和输出电容应靠近器件放置,以减少寄生效应。

    7. 总结和推荐


    FPF2496是一款高性能的智能型负载管理开关,具备全面的电路保护和精确的电流限制功能。适用于各类小型化、高性能要求的消费类电子设备。综合考虑其性能、可靠性及易用性,强烈推荐使用FPF2496,特别适用于对电源管理和电路保护有较高要求的应用场合。

FPF2496UCX参数

参数
最小输入电压 3.5V
拓扑 -
调光方式 -
最小输出电压 -
输出电流 2.5A
最大输出电压 -
输出数量 1
效率 -
最大输入电压 5.5V
功率 -
长*宽*高 1.22mm*1.22mm*380μm
通用封装 WLCSP
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

FPF2496UCX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FPF2496UCX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LED驱动器 ON SEMICONDUCTOR FPF2496UCX FPF2496UCX数据手册

FPF2496UCX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4158 ¥ 3.4969
库存: 2335
起订量: 1443 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.49
